61

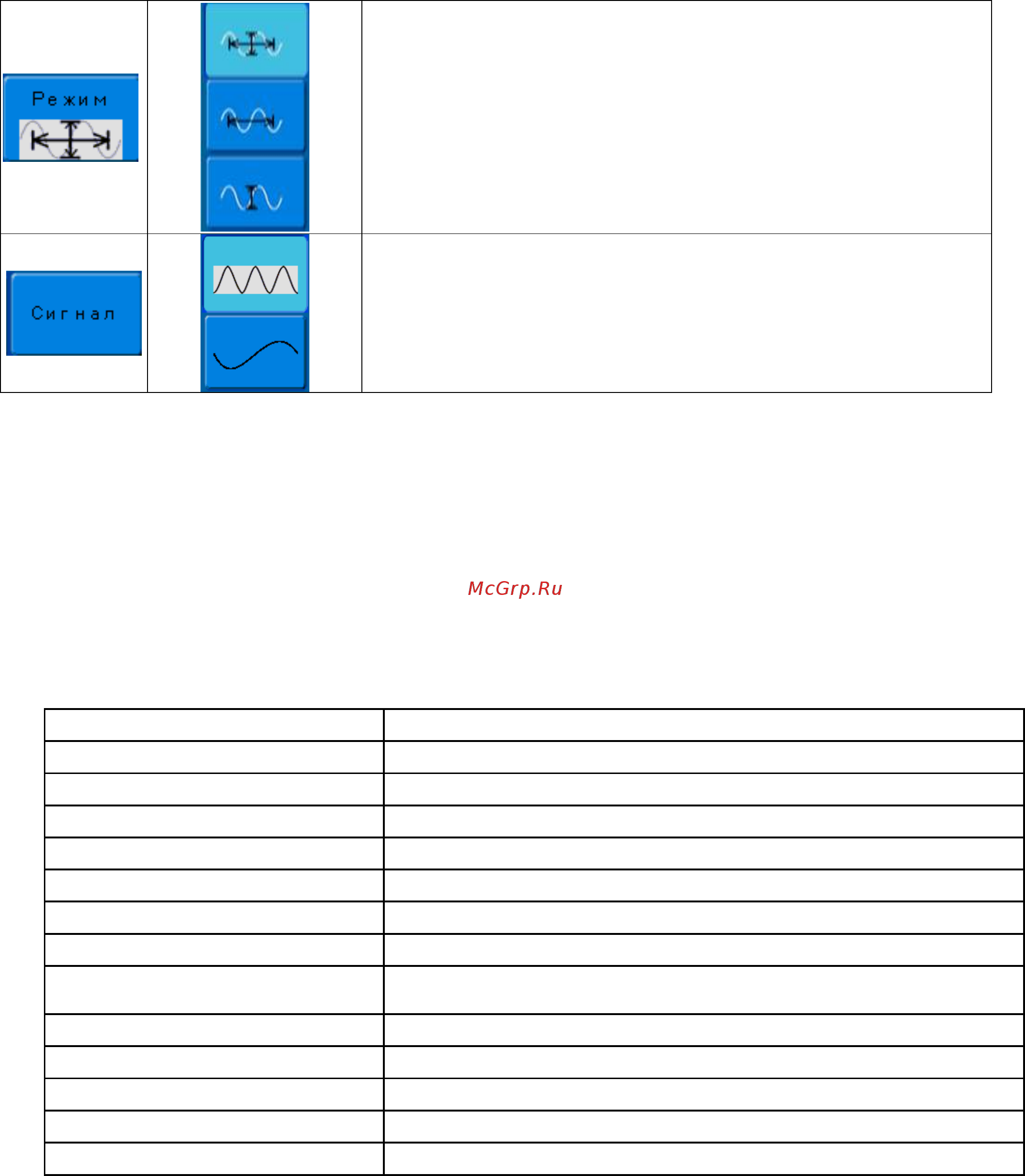

Кнопка выбора автоматической настройки по обеим осям.
Кнопка выбора автоматической настройки только
вертикального диапазона.
Кнопка выбора автоматической настройки только
горизонтального диапазона.
Отображение нескольких периодов сигналов.
Отображение одного периода сигнала.
Для использования функции автовыбор необходимо:
1) Нажать кнопку АВТОВЫБОР;
2) Нажать H1 для выключения или выключения автоматического выбора диапазона;
3) Нажать H2 для выбора режима автоматической настройки;
4) Нажать H3 для выбора формы отображения сигнала: один или несколько периодов.
Кнопки управления пуском
К кнопкам управления пуском сбора данных относятся: АВТО УСТ (автоматический
выбор настроек) и ПУСК/ СТОП.
АВТО УСТ. Эта функция производит автоматический выбор настроек осциллографа для
облегчения получения осциллограммы входного сигнала. Перечень автоматически
устанавливаемых настроек указан в нижеследующей таблице:
Параметры
Настройки
Режим сбора данных
Текущий
Связь канала по входу
DC (открытый)
Коэф. отклонения (В/дел.)
Регулируется в зависимости от характера сигнала
Полоса пропускания
Полная (без ограничения)
Горизонтальное положение
Центр экрана
Коэф. развертки (Время/дел.)
Регулируется в зависимости от характера сигнала
Тип Запуска
Текущий
Источник запуска
Автоматическое определение канала с присутствующим
входным сигналом
Связь системы запуска
Текущая
Фронт
Текущий
Уровень запуска
Середина размаха сигнала
Режим развертки
АВТО
Режим развертки
YT (формат дисплея)
Кнопка ПУСК/ СТОП
Эта кнопка позволяет запустить или остановить процесс регистрации формы сигнала
(сбора данных в реальном времени).
ЗАМЕЧАНИЕ: в состоянии остановки (СТОП) вертикальный и горизонтальный масштабы
осциллограммы можно регулировать в определенных пределах. То есть, можно увеличивать/
уменьшать размер осциллограммы сигнала в вертикальном или горизонтальном направлении.
При горизонтальной развертке – 50 мс/дел и менее горизонтальная развертка может
изменяться на 4 шага вверх или вниз.
