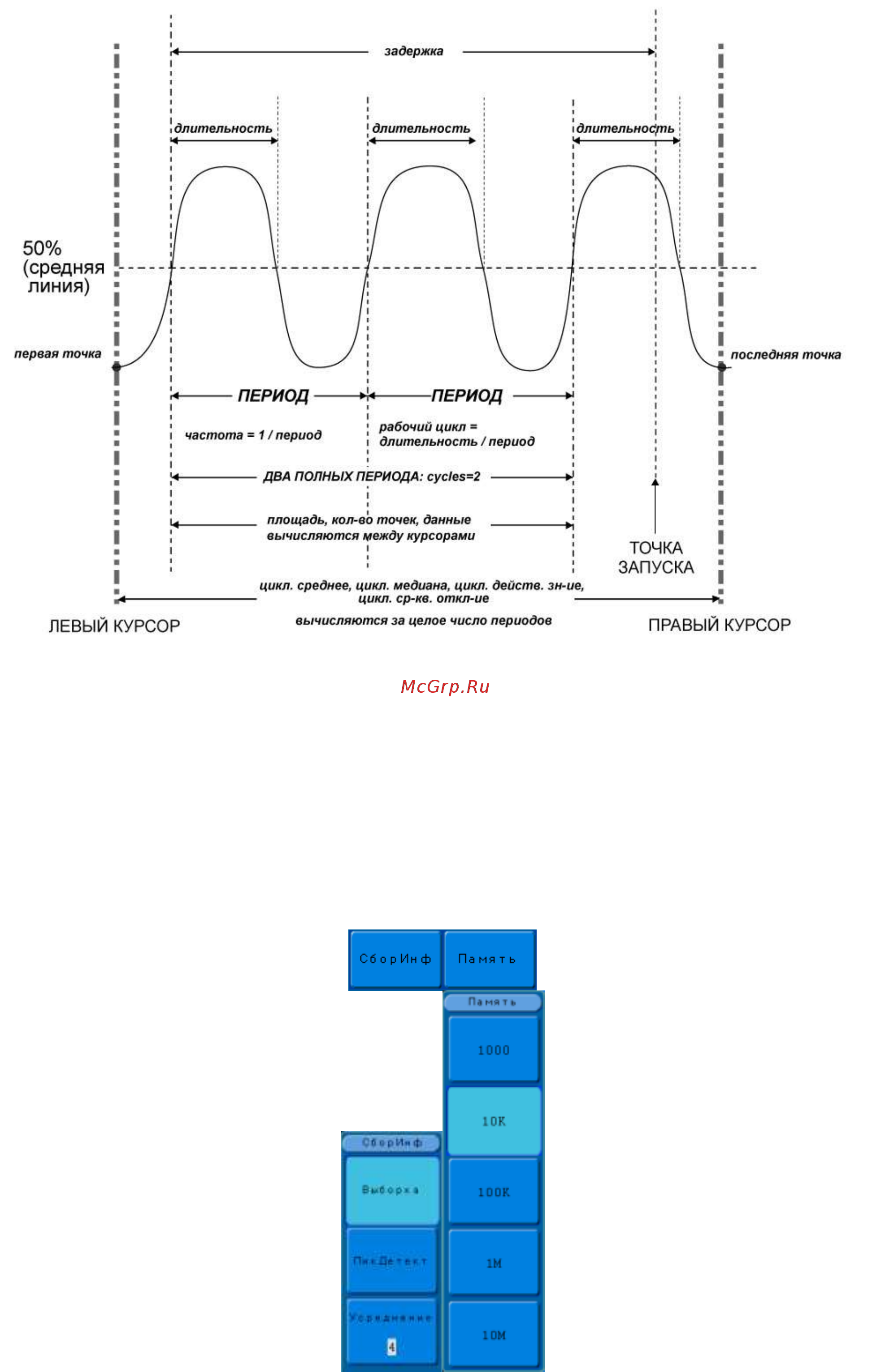

Рис. 8-16
Меню сбора информации
В меню сбора информации можно произвести выбор способа сбора информации, а так же
выбрать объем памяти.
Способ сбора информации - это способ выборки дискретных единичных отсчетов
(сэмплов) при оцифровке входного сигнала. В процессе преобразования входного аналогового
сигнала в цифровую форму возможны различные способы обработки и представления входного
сигнала на дисплее осциллографа.
