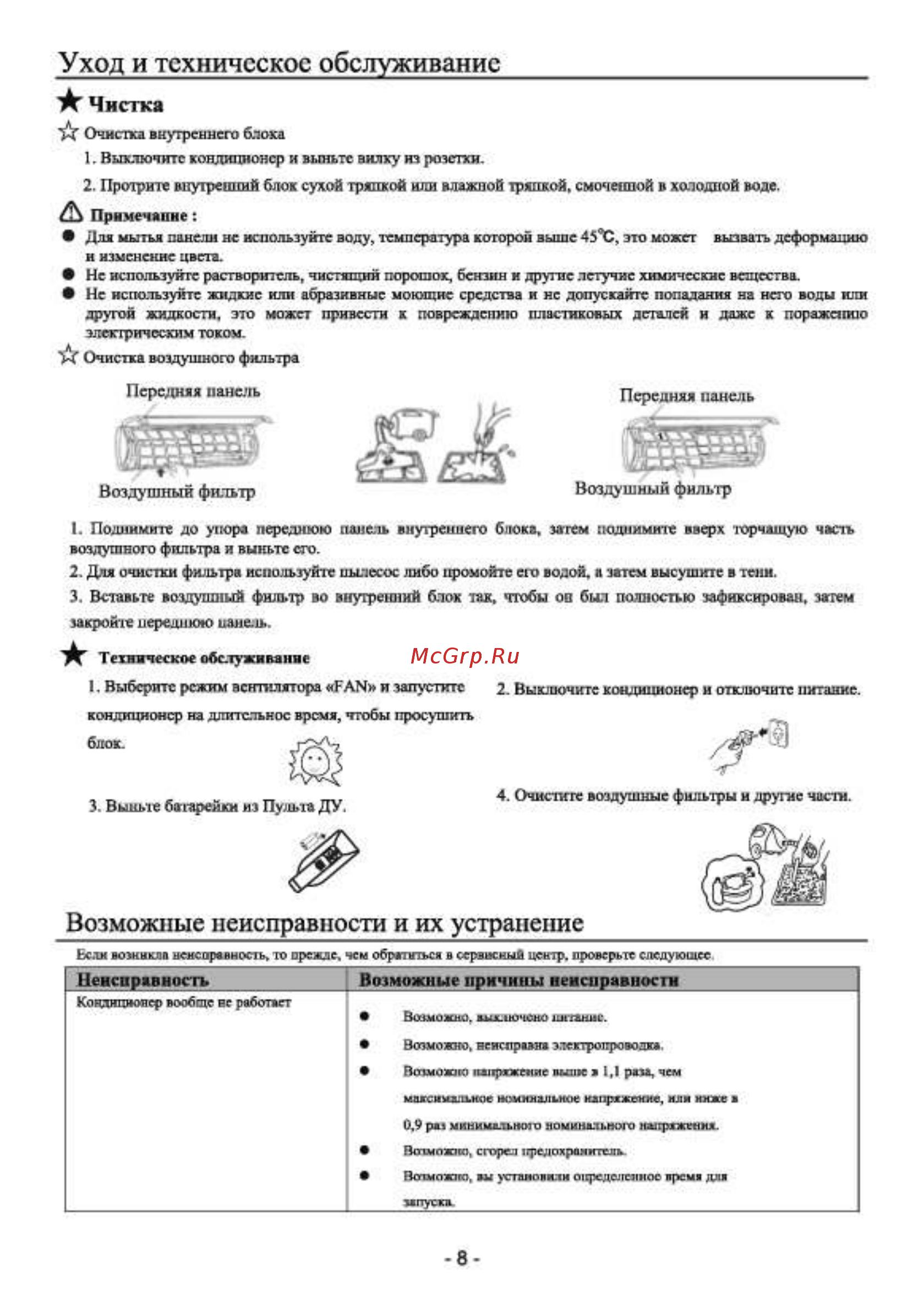

Уход и техническое обслуживание Чистка Очистка внутреннего блоха 1 Выключите кондиционер и выньте вилку из розетки 2 Протрите внутренний блок сухой тряпкой или влажной тряпкой смоченной в холодной воде Примечание Для мытья панели нс используйте воду температура которой выше 45 С это может вызвать деформацию и изменение цвета Не используйте растворитель чистящий порошок бензин и другие летучие химические вещества Не используйте жидкие или абразивные моющие средства и нс допускайте попадания на него воды или другой жидкости это может привести к повреждению пластиковых деталей и даже к поражению электрическим током Д Очистка воздушного фильтра Передняя панель Передняя панель Воздушный фильтр Воздушный фильтр 1 Поднимите до упора переднюю панель внутрениего блока затем поднимите вверх торчащую часть воздушного фильтра и выньте его 2 Для очистки фильтра используйте пылесос либо промойте ею водой п затем высушите в теин 3 Вставьте воздушный фильтр во внутренний блок так чтобы оп был полностью зафиксирован затем закройте переднюю панель Тептачесног обслупвагае I Выберите режим вентилятора FAN и запустите 2 Выключите кондиционер и отключите питание кондиционер на длительное время чтобы просушить блок 4 Очистите воздушные фильтры и другие части 3 Выньте батарейки из Пульта ДУ Возможные неисправности и их устранение Если возникла неисправность то прежде чей обратиться в сервисный центр проверьте следующее Кондиционер вообще ее работает Возможно амчючемо питание Возможно неисправна j enponpoводка Возможно напряжение пынк а 1 1 раза чем маасимальное номинальное напряжение май ниже 0 9 раз минимального номина Т1 нок напряжения Возможно сгорел згредояранитель Возможно вы установили определенное прсмя для пуски 8
