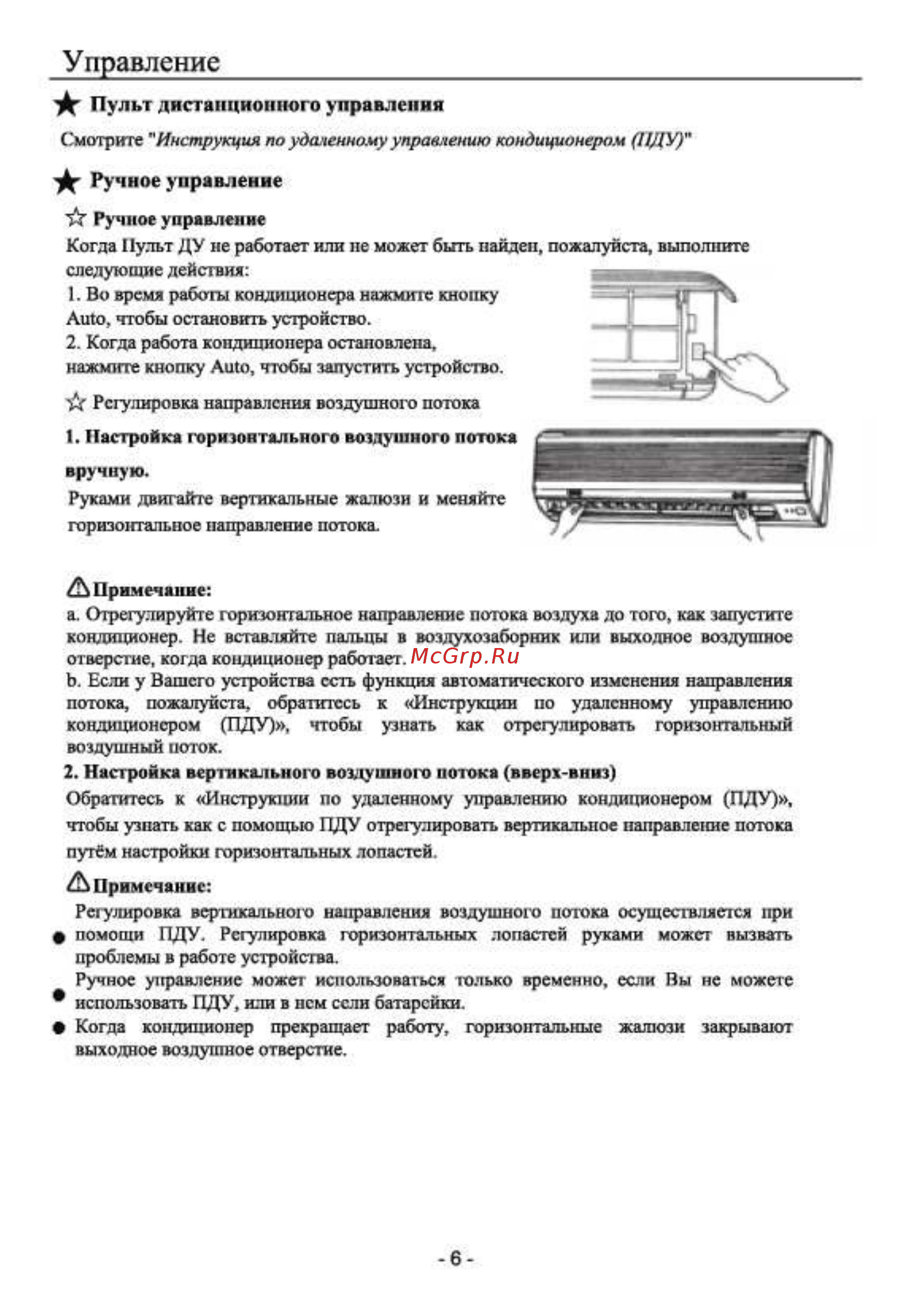

Управление______________________________ Пульт дистанционного управления Смотрите Инструкция по удаленному управлению кондиционером ИДУ Ручное управление Ручное управление Когда Пульт ДУ не работает или не может быть найден пожалуйста выполните следующие действия 1 Во время работы кондиционера нажмигс кнопку Auto чтобы остановить устройство 2 Когда работа кондиционера остановлена нажмите кнопку Auto чтобы запустить устройство Регулировка направления воздушного потока 1 Настройка горизонтального воздушного потока вручную Руками двигайте вертикальные жалюзи и меняйте горизонтальное направление потока примечание а Отрегулируйте горизонтальное направление потока воздуха до того как запустите кондиционер Не вставляйте пальцы в воздухозаборник или выходное воздушное отверстие когда кондиционер работает Ь Если у Вашего устройства есть функция автоматического изменения направления потока пожалуйста обратитесь к Инструкции по удаленному управлению кондиционером ПДУ чтобы узнать как отрегулировать горизонтальный воздушный поток 2 Настройка вертикального воздушного потока вверх вниз Обратитесь чтобы к узнать Инструкции как с помощью по удаленному ПДУ управлению отрегулировать кондиционером вертикальное направление путем настройки горизонтальных лопастей примечание Регулировка вертикального направления воздушного потока осуществляется при помощи ПДУ Регулировка горизонтальных лопастей руками может вызвать проблемы в работе устройства Ручное управление может использоваться только временно если Вы не можете использовать ПДУ или в нем если батарейки Когда кондиционер прекращает работу горизонтальные жалюзи закрывают выходное воздушное отверстие 6 ПДУ потока
