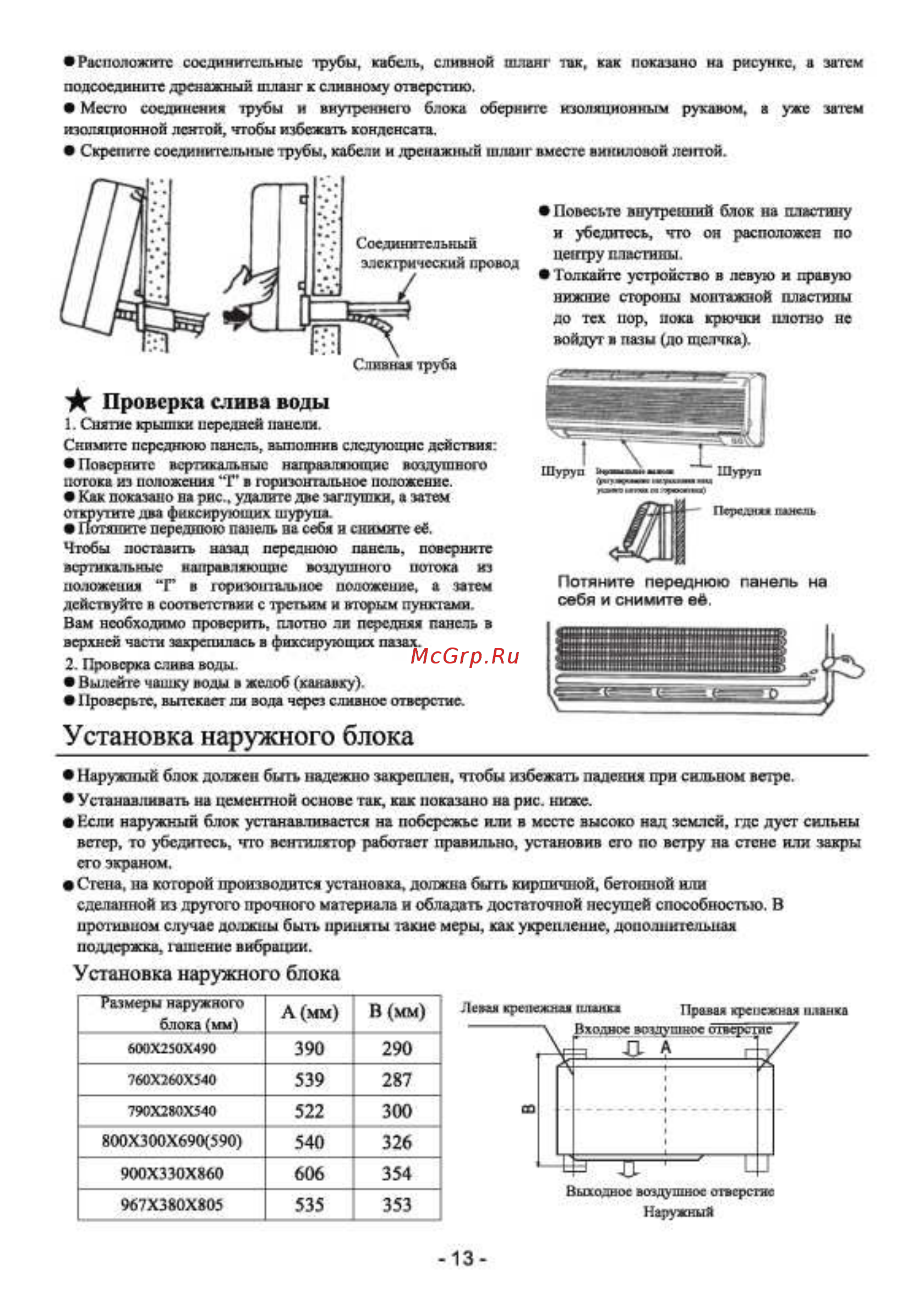

Расположите соединительные трубы кабель сливной шланг так как показано на рисунке а зачем подсоедините дренажный шланг к сливному отверстию Моею соединения трубы и внутреннею блока оберните изоляционным рукавом а уже затем изоляционной лентой чтобы избежать конденсата Скрепите соединительные трубы кабели и тренажный шланг вместе виниловой лешой Повесьте внутренний блок на пластину и убедитесь что он расположен по цеигру пластины Толкайте устройство в левую и правую вижние стороны монтажной пластины до тех пор пока крючки плотно нс войдут в пазы до щелчка Проверка слива воды 1 Снятие крышки передней панели Снимите переднюю панель выполнив следующие действия Поверните вертикальные напранляхнцие воздушного потока из положения Г в горизонтальное положение Как показано на рнс удалите две заглушки а затем открутите два фиксирующих шурупа Потяните переднюю панель па себя и снимите ев Чтобы поставить назад переднюю панель поверните вертикальные направляющие воздушною истока из положения Г в юризонтальное положение а ятем действуйте в соответствии с третьим и вторым пунктами Вам необходимо проверить платно ли передняя панель в верхней части закрепилась в фиксирующих пазах Потяните переднюю панель на себя и снимите её 2 Проверка слива воды Вылейте чашку воды в желоб канавку Проверьте вытекает ди зода через сливное отверстие Установка наружного блока Наружный блок должен быть надежно закреплен чтобы избежать падения при сильном ветре Устанавливать на цементной основе так как показано на рис ниже Если наружный блок устанавливается на побережье или в месте высоко над землей где дует сильны ветер го убедитесь что вентилятор работает правильно установив его по ветру на стене или закры его экраном Стена на которой производится установка должна быть кирпичной бетонной или сделанной из другого прочного материала и обладать достаточной несущей способностью В противном случае должны быть приняты такие меры ках укрепление дополнительная поддержка ташение вибрации Установка наружного блока Размеры наружного блока мм А мм В мм 760X260X540 539 287 790X280X540 522 300 800X300X690 590 540 326 900X330X860 606 354 967X380X805 535 353 И мя крележхг илани Правая крс ежнм Зходаос воздшире отверст пс у п А т Ё иНаружный 13 танка
