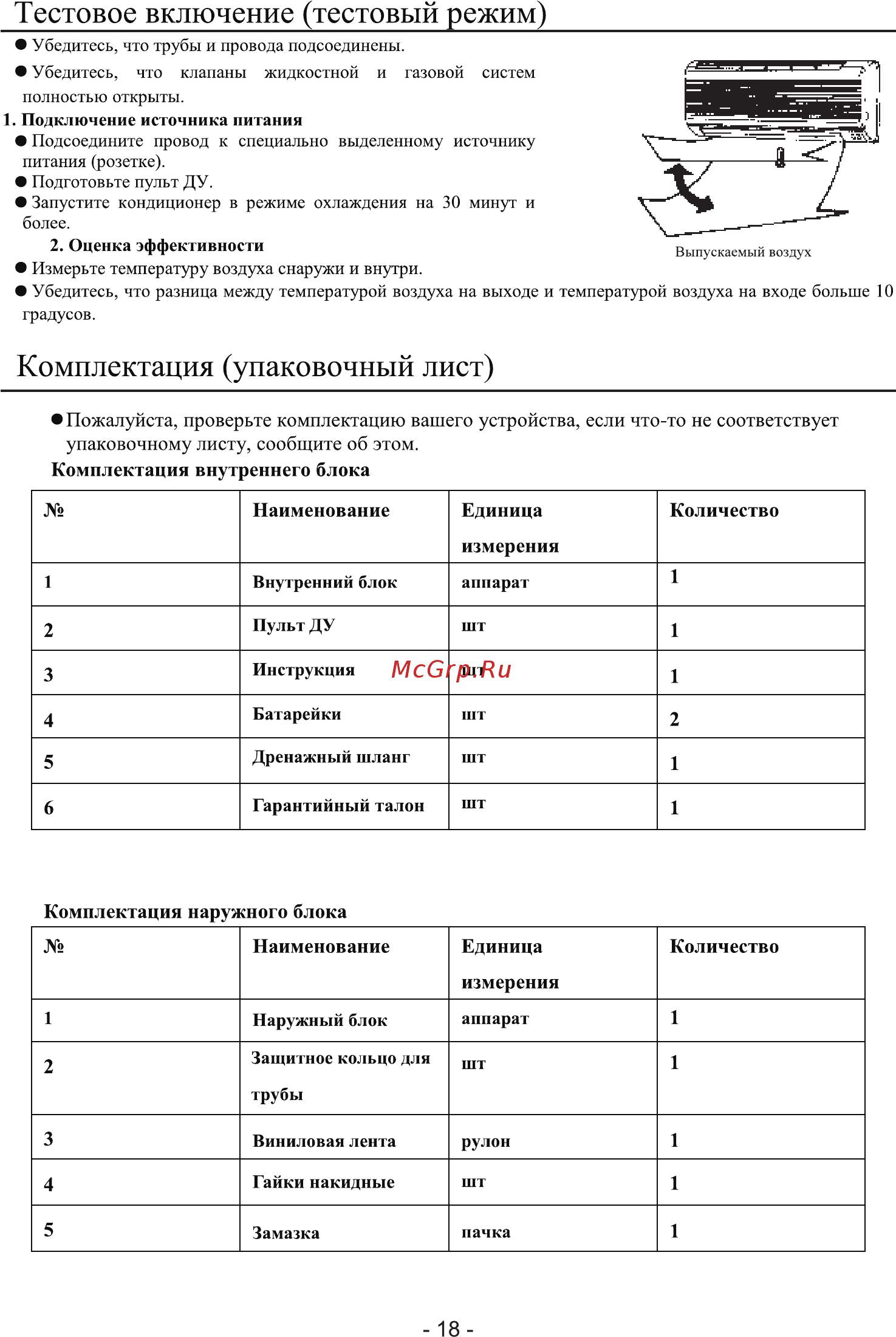

Тестовое включение тестовый режим Убедитесь что трубы и провода подсоединены Убедитесь что клапаны жидкостной и газовой систем полностью открыты 1 Подключение источника питания Подсоедините провод к специально выделенному источнику питания розетке Подготовьте пульт ДУ Запустите кондиционер в режиме охлаждения на 30 минут и более 2 Оценка эффективности Выпускаемый воздух Измерьте температуру воздуха снаружи и внутри Убедитесь что разница между температурой воздуха на выходе и температурой воздуха на входе больше 10 градусов Комплектация упаковочный лист Пожалуйста проверьте комплектацию вашего устройства если что то не соответствует упаковочному листу сообщите об этом Комплектация внутреннего блока Наименование Единица Количество измерения 1 Внутренний блок аппарат 1 2 Пульт ДУ шт 1 3 Инструкция шт 1 4 Батарейки шт 2 5 Дренажный шланг шт 1 6 Гарантийный талон шт 1 Единица Количество Комплектация наружного блока Наименование измерения 1 Наружный блок аппарат 1 2 Защитное кольцо для шт 1 трубы 3 Виниловая лента рулон 1 4 Гайки накидные шт 1 5 Замазка пачка 1 18
