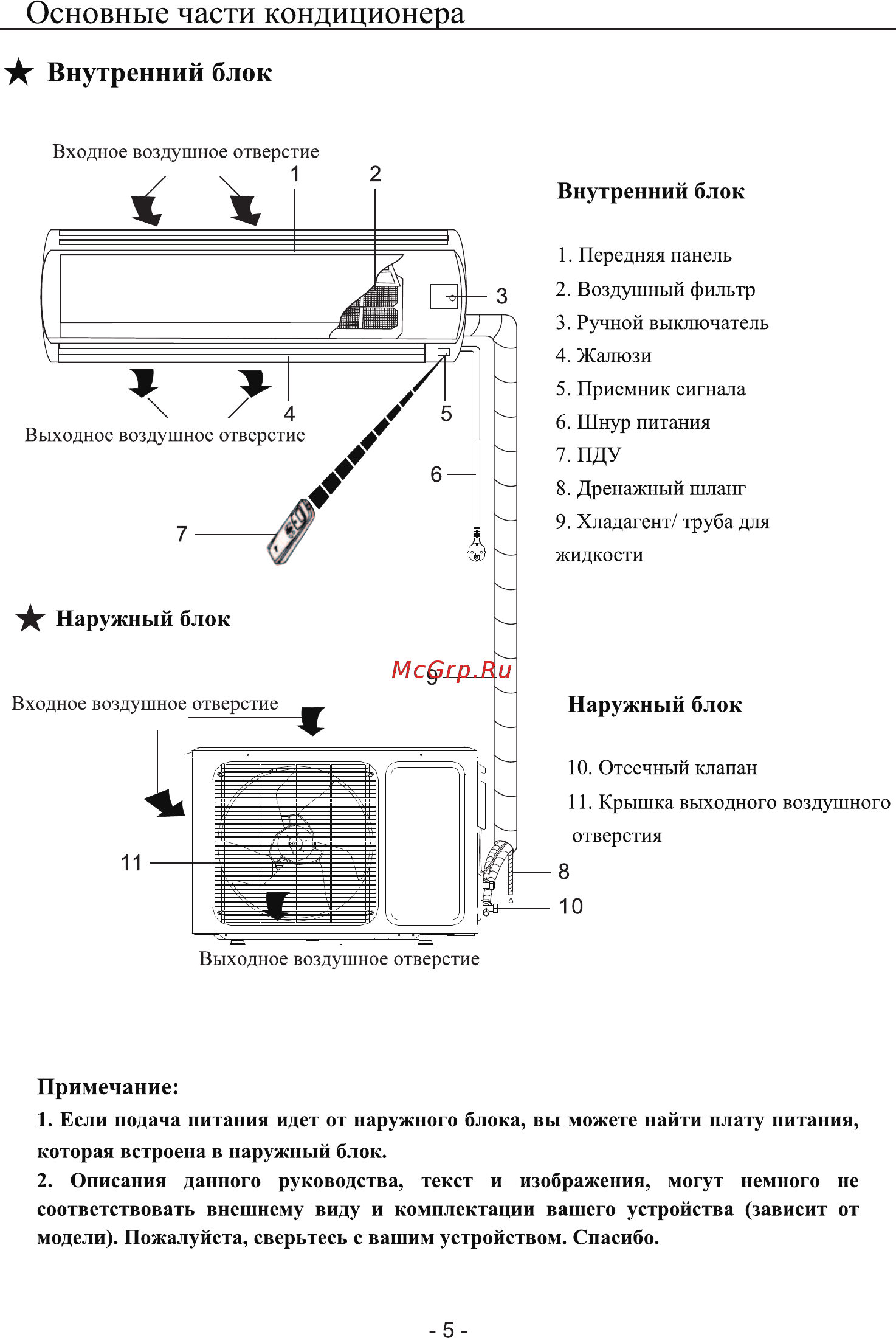

Основные части кондиционера Внутренний блок Внутренний блок 1 Передняя панель 2 Воздушный фильтр 3 Ручной выключатель 4 Жалюзи 5 Приемник сигнала 6 Шнур питания 7 ПДУ 8 Дренажный шланг 9 Хладагент труба для жидкости Наружный блок 10 Отсечный клапан 11 Крышка выходного воздушного отверстия 8 10 Выходное воздушное отверстие Примечание 1 Если подача питания идет от наружного блока вы можете найти плату питания которая встроена в наружный блок 2 Описания данного руководства текст и изображения могут немного не соответствовать внешнему виду и комплектации вашего устройства зависит от модели Пожалуйста сверьтесь с вашим устройством Спасибо 5
