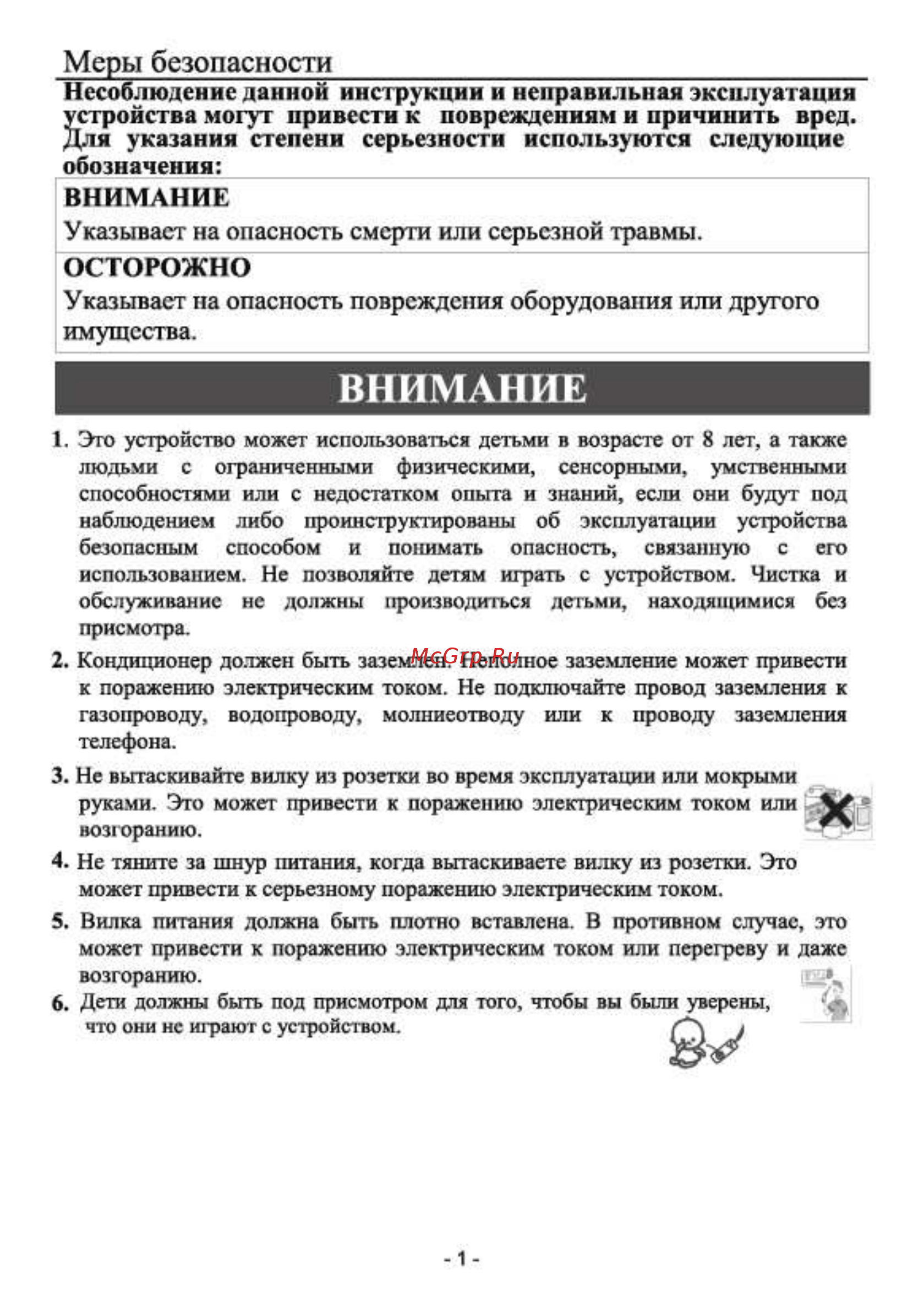

Меры безопасности__________________________________ Несоблюдение данной инструкции и неправильная эксплуатация устройства могут привести к повреждениям и причинить вред Для указания степени серьезности используются следующие обозначения ВНИМАНИЕ Указывает на опасность смерти или серьезной травмы ОСТОРОЖНО Указывает па опасность повреждения оборудования или другого имущества ВНИМАНИЕ 1 Это устройство может использоваться детьми в возрасте от 8 лет а также людьми с ограниченными физическими сенсорными умственными способностями или с недостатком опыта и знаний если они будут под наблюдением либо проинструктированы об эксплуатации устройства безопасным способом и понимать опасность связанную с его использованием Не позволяйте детям играть с устройством Чистка и обслуживание нс должны производиться детьми находящимися без присмотра 2 Кондиционер должен быть заземлен Неполное заземление может привести к поражению электрическим током Не подключайте провод заземления к газопроводу водопроводу молниеотводу или к проводу заземления телефона 3 Не вытаскивайте вилку из розетки во время эксплуатации или мокрыми руками Это может привести к поражению электрическим током или возгоранию 4 Не тяните за шнур питания когда вытаскиваете вилку из розетки Это может привести к серьезному поражению электрическим током 5 Вилка питания должна быть плотно вставлена В противном случае это может привести к поражению электрическим током или перегреву и возгоранию 6 Дети должны быть под присмотром для того чтобы вы были уверены что они нс играют с устройством 1 даже
