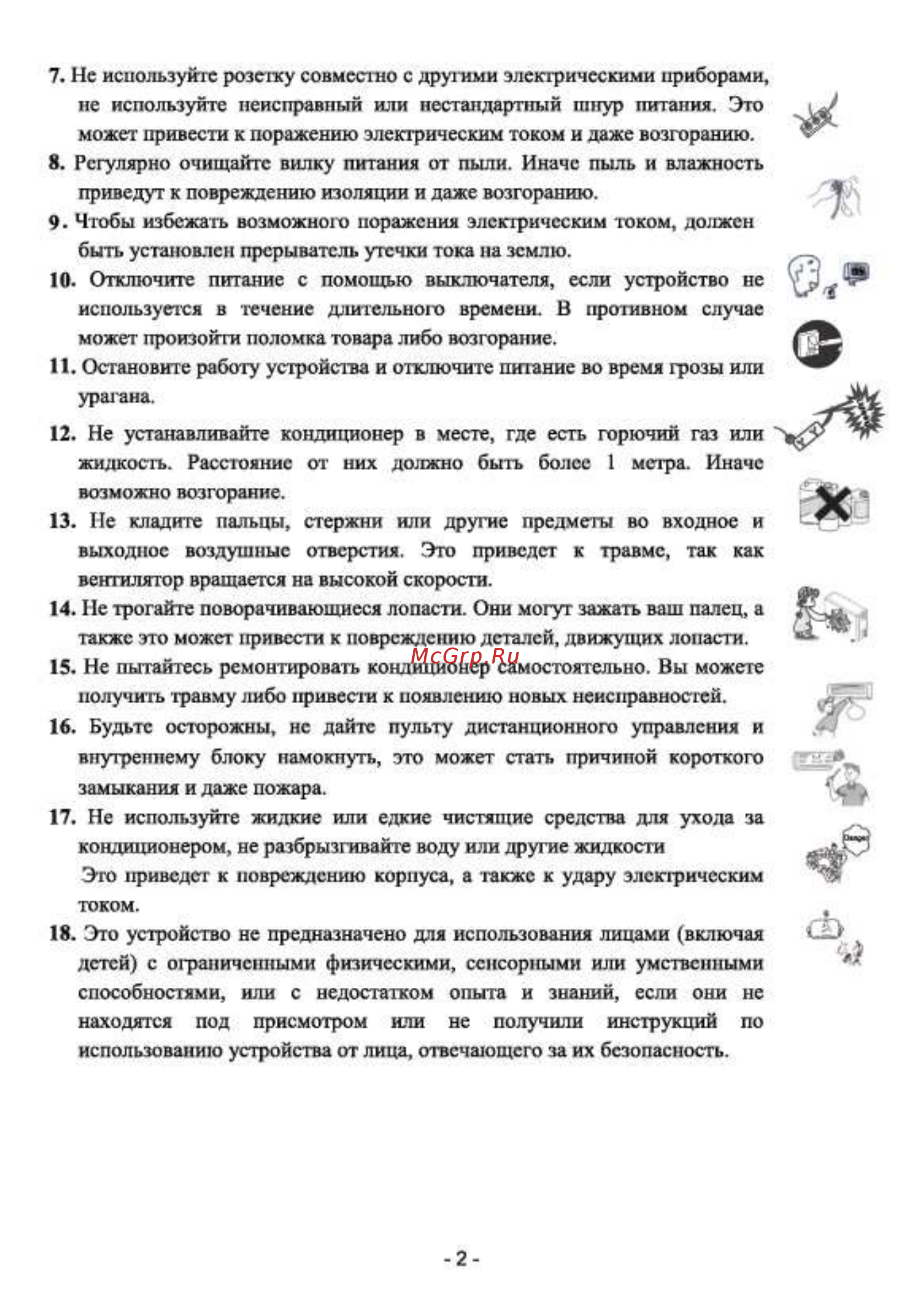

7 Не используйте розетку совместно с другими элек1рическими приборами не используйте неисправный или нестандартный шнур питания Это может привести к поражению электрическим током и даже возгоранию 8 Регулярно очищайте вилку питания от пыли Иначе пыль и влажность приведут к повреждению изоляции и даже возгоранию 9 Чтобы избежать возможною поражения электрическим током должен 10 быть установлен прерыватель утечки тока на землю Отключите питание с помощью выключателя если устройство не используется в течение длительною времени В противном случае 0Л может произойти поломка товара либо возгорание 11 Остановите работу устройства и отключите питание во время грозы или урагана 12 Не устанавливайте кондиционер в месте где есть горючий газ или жидкость Расстояние от них должно быть более 1 мс1ра Иначе возможно возгорание 13 Не кладите пальцы X стержни или другие предметы во входное и выходное воздушные отверстия Это приведет к травме так как вентилятор вращается на высокой скорости 14 Не трогайте поворачивающиеся лопасти Они могут зажать ваш палец а также это может привести к повреждению деталей движущих лопасти 15 Не пытайтесь ремонтировать кондиционер самостоятельно Вы можете получить травму либо привести к появлению новых неисправностей 16 Будьте осторожны внутреннему нс дайте пульту дистанционного управления и блоку намокнуть это может стать причиной короткого замыкания и даже пожара 17 Не используйте жидкие или едкие чистящие средства для ухода за кондиционером не разбрызгивайте воду или другие жидкости Эго приведет к повреждению корпуса а также к удару электрическим током 18 Это устройство не предназначено для использования лицами включая детей с ограниченными физическими сенсорными или умственными способностями или с недостатком опыта и знаний если они не находятся под присмотром или не получили инструкций по использованию устройства от лица отвечающего за их безопасность 2
