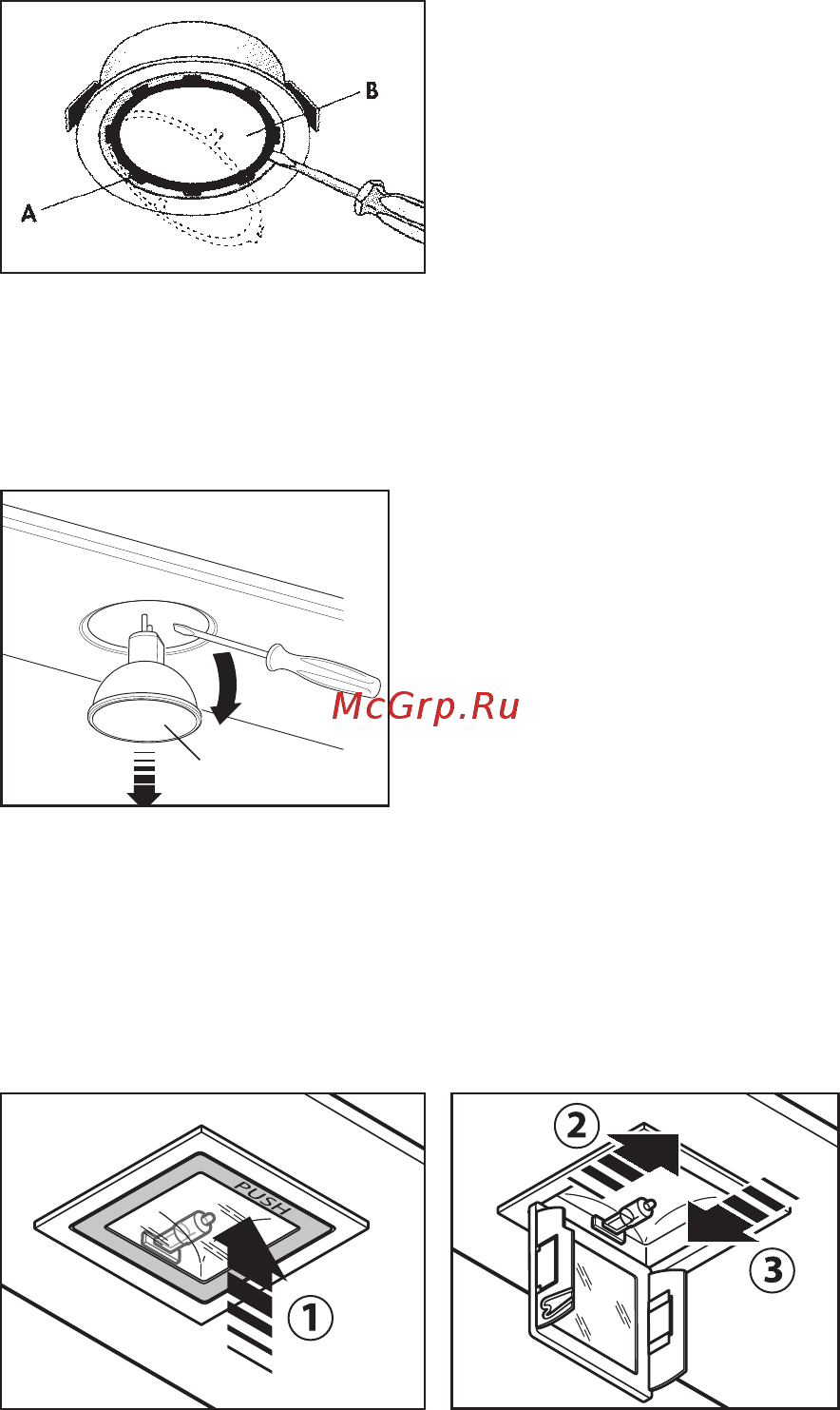

a) Upewnić się, że urządzenie jest odłączone od zasilania sieciowego.
b) Wyjąć, podważając wkrętakiem, pierścień utrzymujący A pokrywy szklanej.
c) Zdjąć pokrywę szklaną B uzyskując dostęp do obudowy lampy.
d) Wymienić lampę na lampę takiego samego typu (halogenowa max. 20 W,
12 V, mocowanie G4).
e) Założyć pokrywę szklaną B i zamocować ją wykorzystując specjalny
pierścień A.
Round halogen light
Wymiana oświetlenia “Dicroik Lamp”
a) upewnić się czy urządzenie jest odłączone od zasilania elektrycznego
b) przekręcić żarówkę używając do tego śrubokrętu (patrz rysunek )
c) wymienić żarówkę ( diodową max. 20W, 12 Volt)
Dicroic Lamp
Wymiana oświetlenia „ Square halogen Light „ – halogeny kwadratowe
a) upewnić się czy urządzenie jest odłączone od zasilania elektrycznego
b) otworzyć całkowicie ramkę halogenu do położenia 90 ( patrz rys. )
naciskając na PUSH
c) wymienić wziernik halogenu max. 20 W, 12 Volt podłączenie G4
d) zamknąć ramkę halogenu. Jeśli ramka nie domknie się odpowiednio,
powtórzyć operację od punktu b.
Square halogen light
3. LAMPA JARZENIOWA
(Rozdział przeznaczony dla wykwalifikowanych instalatorów).
Wymiana lampy jarzeniowej:
a) Odłączyć urządzenie od sieci;
b) Odkręcić wkręty mocujące i zdjąć płytę dolną;
c) Wyjąć lampę jarzeniową, obracając o 90
o
i wymienić ją na taką samą (8W
