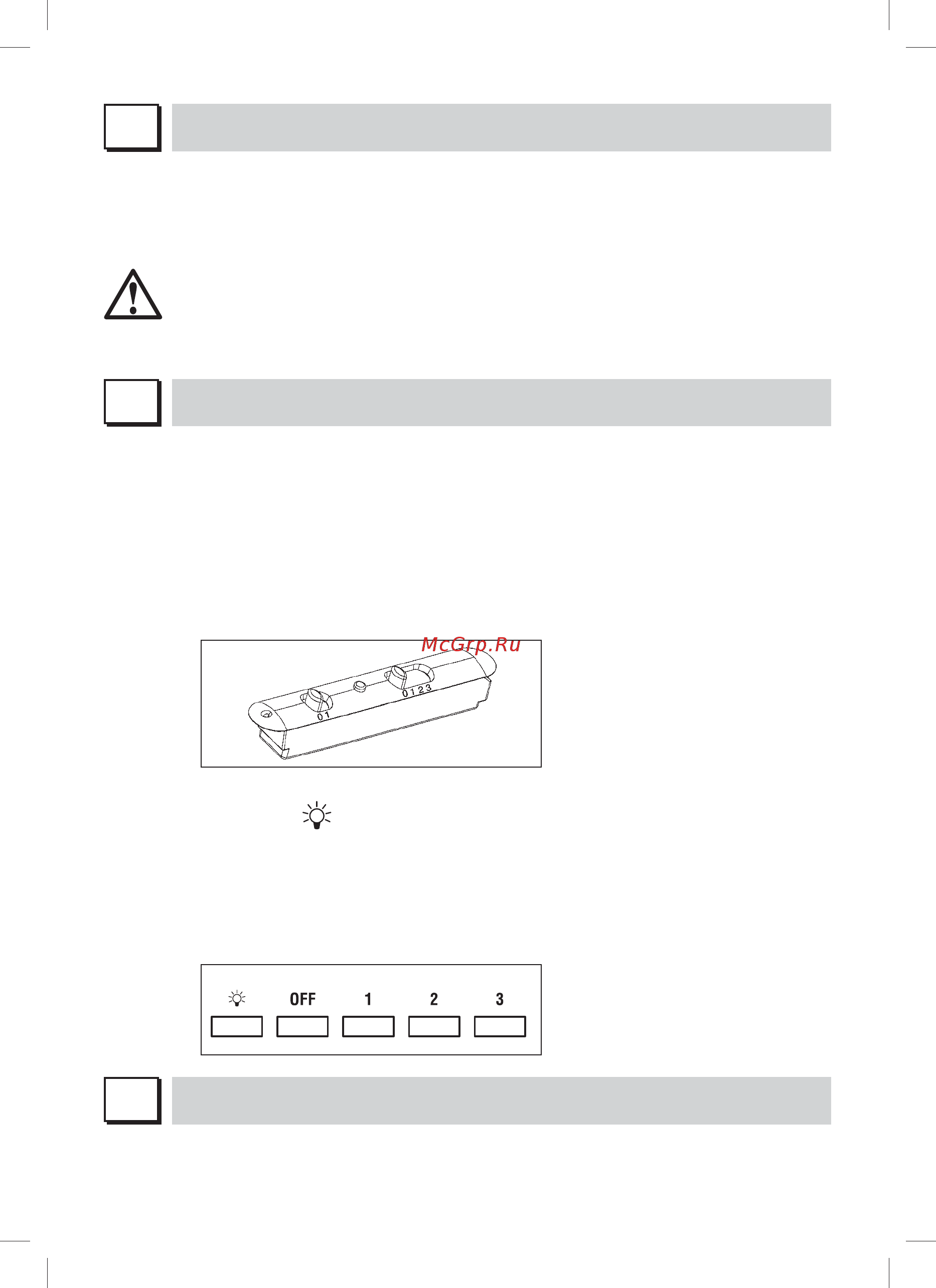

![Falmec Dora ANG 100 (600) S [26/68] G arbeitsweise](/views2/1317247/page26/bg1a.png)
24
F
HAUBE MIT UMLUFTBETRIEB (filtrierend)
Bei dieser Ausführung strömt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an
den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind,
andernfalls müssen sie wie unter Punkt H beschrieben installiert werden.
Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Aus-
gangsverbindungsstück des Motors montiert ist, zu entfernen.
Für optimale Leistung ist es ratsam, bei starker Geruch- und Dampfbildung die dritte Dreh-
zahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die erste Dreh-
zahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube
sollte bei Kochbeginn eingeschaltet, und erst wieder ausgeschaltet werden, wenn der Raum
vollkommen geruchsfrei ist.
G
ARBEITSWEISE
1. ZWEI-SCHALTER-STEUERUNG
LICHT - Schalter A
Stellung 0: Licht immer ausgeschaltet.
Stellung 1: Licht immer eingeschaltet.
DREHZAHL - Schalter B
Zum Einschalten und Einstellung der Betriebsdrehzahl des Motors, je nach Ausführung
Drehzahlstufe 1 bis 3 oder mittels stufenlosem Drehzahlregler.
KONTROLLLEUCHTE - C
Betriebskontrollleuchte des Motors.
2. BEDIENFELD MIT 5 TASTEN
LICHT – Taste
ON/OFF LICHT
MOTOR - Taste 1, 2, 3, OFF
1: startet den Motor mit Mindestdrehzahl
2: startet den Motor mit mittlerer Drehzahl
3: startet den Motor mit Höchstdrehzahl
OFF: schaltet den Motor aus
H
ANLEITUNGEN FÜR AUSBAU UND ERSATZ
1. METALLFILTER
Zur Entfernung des Metall-Fettfilters genügt es, am Griff A (Siehe Abb.) zu ziehen, bis der
