9

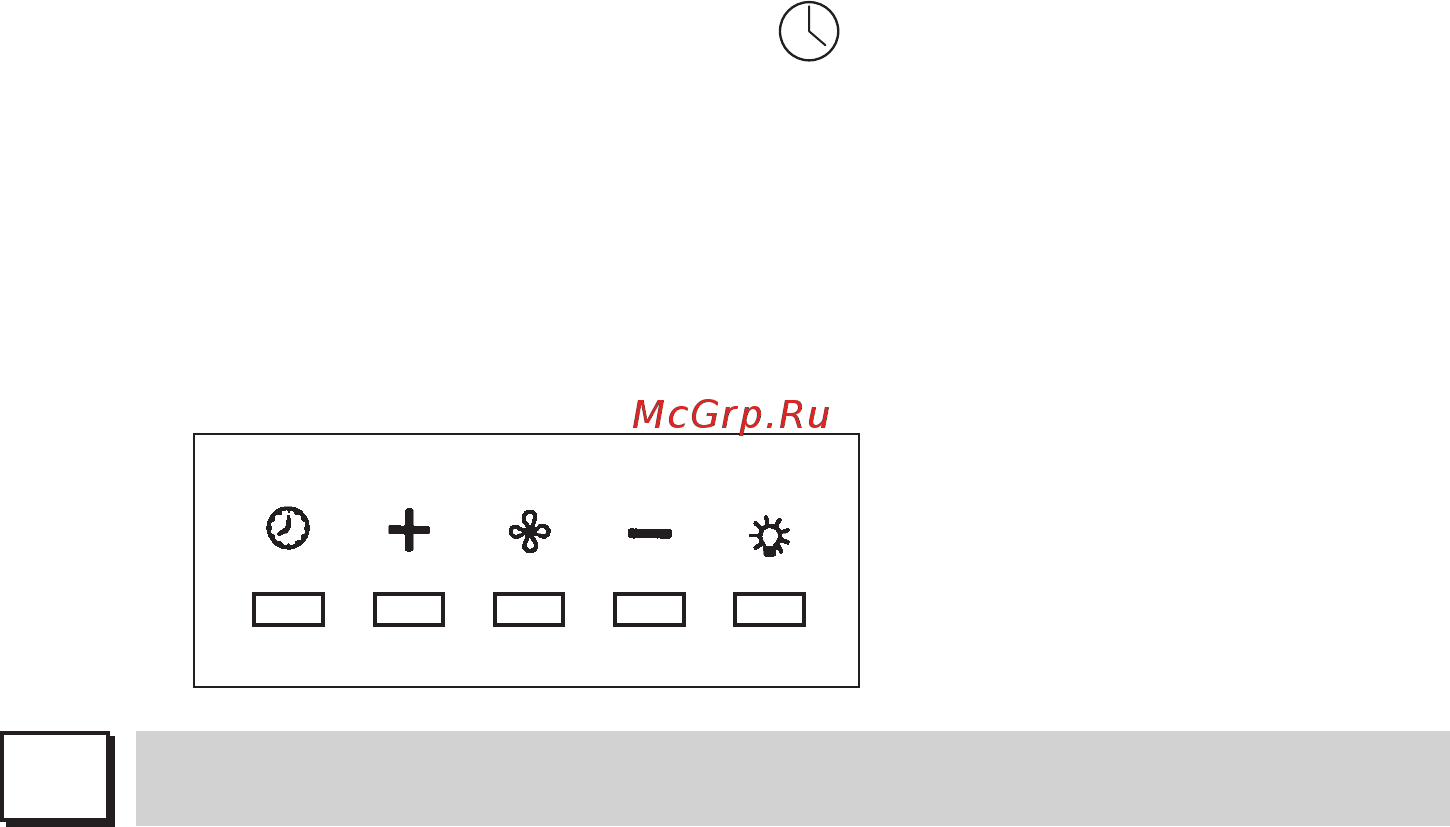

La velocità 1, 2 e 3 è visualizzata dal n° di led accesi escluso led luce e
timer.
Pulsante +
Premendo il tasto si incrementa la velocità del motore.
La velocità 1,2 e 3 è visualizzata dal n° di led accesi escluso led luce e ti-
mer.
(Nella versione a 4 velocità il tasto + presenta una luce intermittente. La 4°
velocità o intensiva è temporizzata e dopo circa 15 minuti il motore passa
automaticamente in 3° velocità).
Pulsante modalità
Funzione: accensione e spegnimento motore cappa.
La funzione velocità desiderata permette di avviare il motore con l’ultima
velocità selezionata prima del precedente spegnimento.
Optional: versione con radiocomando (disponibile solo su alcune versioni).
AVVERTENZE (versione con radiocomando):
Posizionare l’apparecchio lontano da sorgenti di onde elettromagnetiche
che potrebbero interferire con l’elettronica della cappa
Distanza massima di funzionamento 5 metri. Tale distanza può variare in
difetto in funzione delle interferenze elettromagnetiche di altri apparecchi.
Pulsante luce del telecomando: on/off luce.
Pulsante – e + decremento/incremento velocità (per avviare il motore pre-
mere indifferentemente tasto + o in tasto -.
Pulsante timer: vedi istruzione sottostante.
Pulsante timer e saturazione filtri
• Questa funzione permette lo spegnimento automatico della cappa dopo
15 minuti di funzionamento alla velocità precedentemente impostata (pul-
sante con luce intermittente).
• Dopo circa 30 ore di funzionamento il pulsante propone il lavaggio dei fil-
tri metallici (pulsante illuminato di rosso). Per disattivare l’allarme preme-
re il pulsante timer per qualche secondo fino allo spegnimento della luce
rossa. Successivamente spegnere la cappa e riaccenderla per verificare
l’annullamento dell’allarme.
FILTRI ISTRUZIONI PER L’ESTRAZIONE E LA SOSTITUZIONE
H
1. FILTRI METALLICI
Per l’estrazione dei filtro metallico antigrasso è sufficiente agire sulla
maniglia A fino a quando esce dalla guida anteriore; a questo punto, incli-
nando leggermente verso il basso, farlo uscire dalla guida posteriore. Per
l’inserimento invertire l’operazione.
