29
G
ARBEITSWEISE

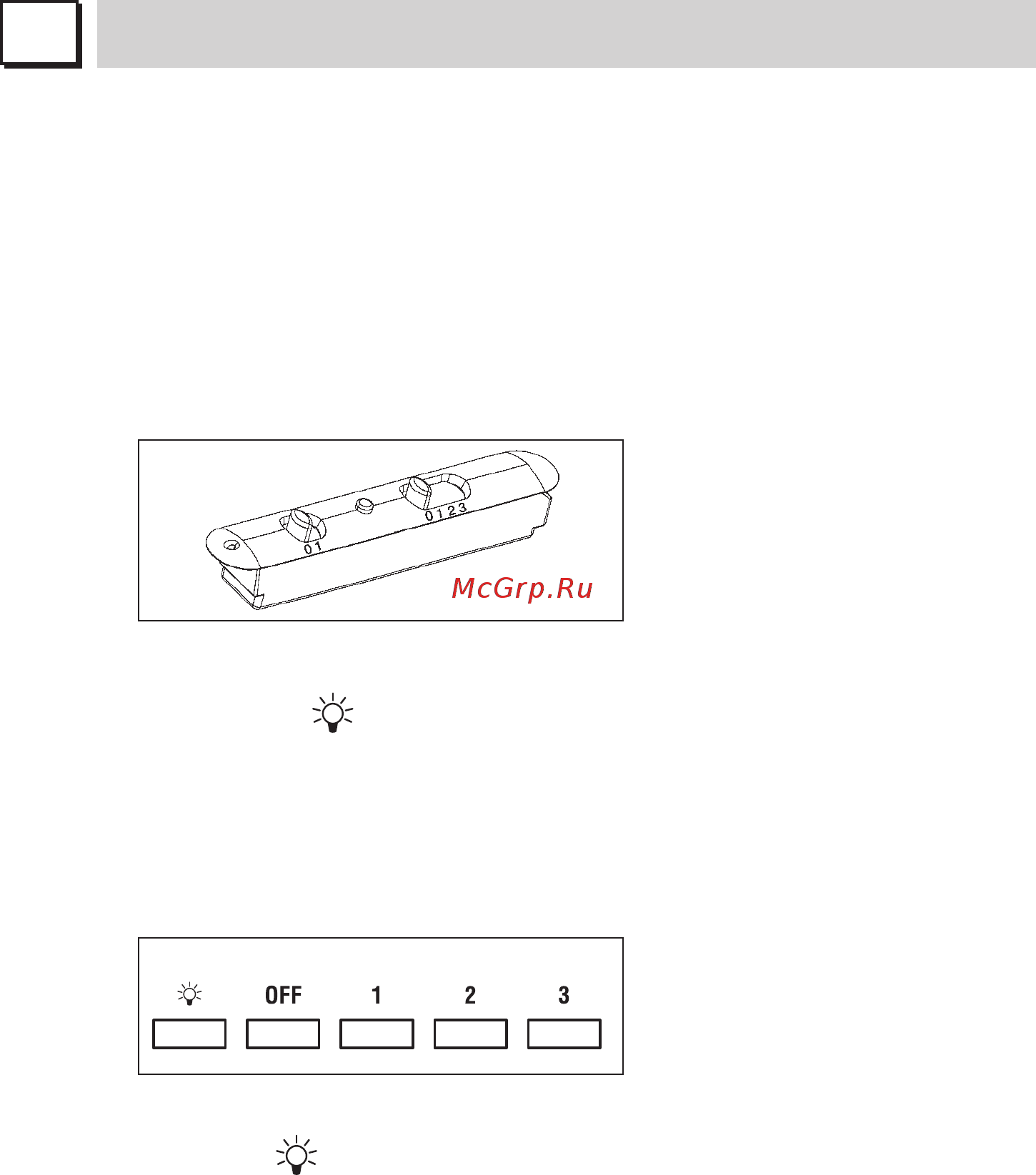

1. ZWEI-SCHALTER-STEUERUNG
LICHT - Schalter A
Stellung 0: Licht immer ausgeschaltet.
Stellung 1: Licht immer eingeschaltet.
DREHZAHL - Schalter B
Zum Einschalten und Einstellung der Betriebsdrehzahl des Motors, je nach
Ausführung Drehzahlstufe 1 bis 3 oder mittels stufenlosem Drehzahlre-
gler.
KONTROLLLEUCHTE - C
Betriebskontrollleuchte des Motors.
2. BEDIENFELD MIT 5 TASTEN
LICHT – Taste
ON/OFF LICHT
MOTOR - Taste 1, 2, 3, OFF
1: startet den Motor mit Mindestdrehzahl
2: startet den Motor mit mittlerer Drehzahl
3: startet den Motor mit Höchstdrehzahl
OFF: schaltet den Motor aus
3. ELEKTRONISCHES BEDIENFELD
Lichtknopf
• ON: Licht eingeschaltet (Druckknopf beleuchtet);
• OFF: Licht ausgeschaltet.
Druckknopf -
Bei Betätigung dieses Druckknopfes wird die Motorgeschwindigkeit redu-
ziert. Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledan-
zahl ausschließlich Licht- und Schaltuhrled angezeigt.
Druckknopf +
Bei Betätigung dieses Druckknopfes wird die Motorgeschwindigkeit ge-
steigert.
Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl
ausschließlich Licht- und Schaltuhrled angezeigt.
