Hansa BHI64383030 [31/48] Instalare

Instalarea plitei PBP4VI509LFTB4

INSTALARE

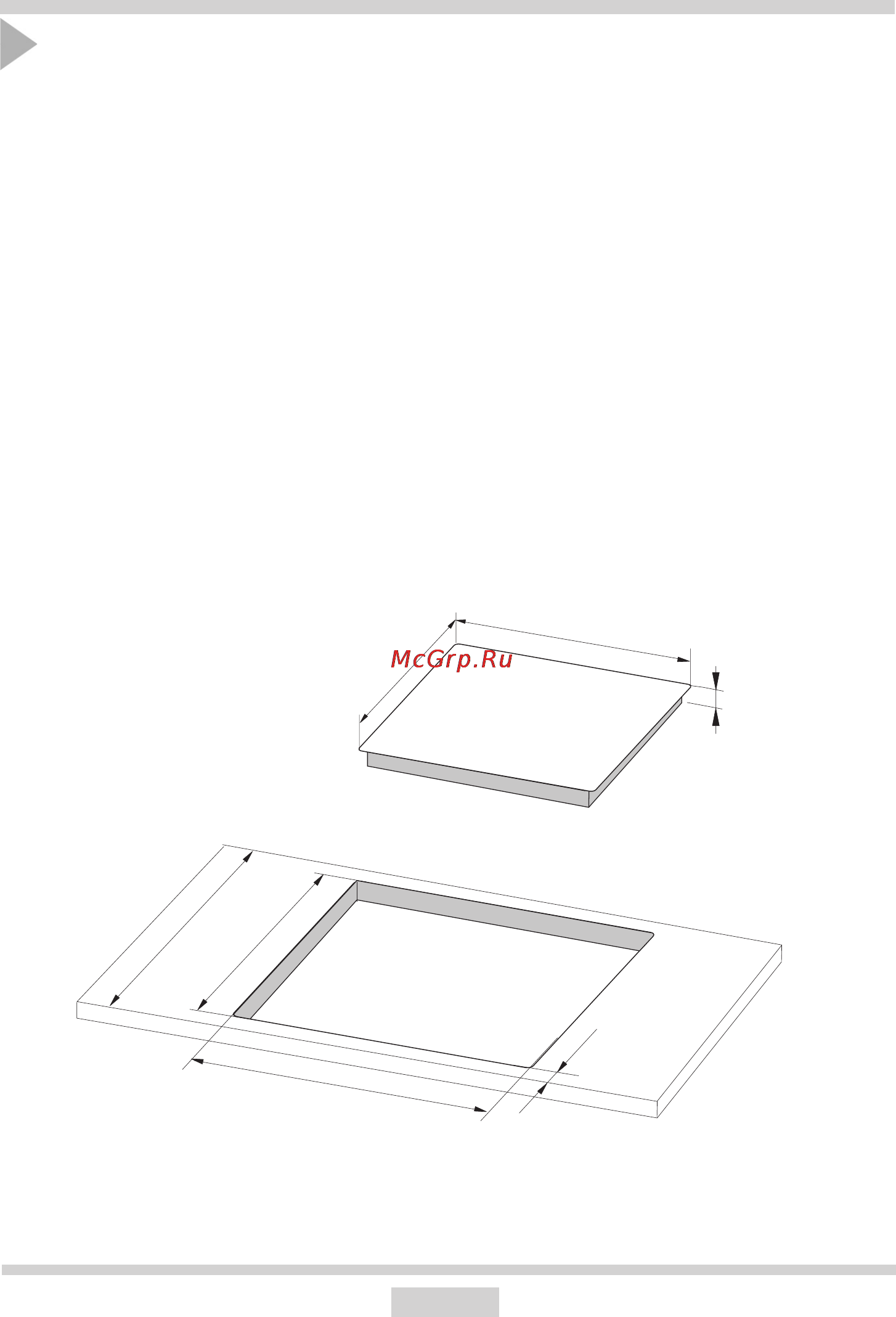

Fig. A

• Pregătiţi locul (oriciul ) în blatul mobilierului conform dimensiunilor pe care le vedeţi pe

gura de montaj (Fig. A)

• trebuie să lăsaţi cel puţin 50 mm distanţă între dispozitiv şi pereţii verticali învecinaţi ai

dulapurilor

• înălţimea plitei care va  montată este de 50 mm

• în cazul în care pălita este separată de restul dulapului de prindere cu ajutorul unei plăci

de protecţie orizontale, atunci spaţiul liber dintre partea inferioară a carcasei plitei şi placa

de protecţie trebuie să aibă o înălţime de cel puţin 25 mm - acest lucru va asigura libera

circulaţie a aerului.

• în partea din spate a plăcii protectoare ar trebui să faceţi un oriciu cu o lăţime de cel

puţin 80 mm (Fig.C)

• realizaţi racordarea plitei, care este echipată într-un cablu de racordare cu o lungime de

~ 1,5 m cu ştecher cu contact de protecţie,

• dezlipiţi hârtia care protejează banda adezivă cu două feţe care este lipită pe muchia

plitei

• curăţaţi blatul de praf, introduceţi plita în oriciu şi apăsaţi-o cu putere în jos spre blat (Fig.

B).

560

600

490

518

576
