Установка плиты PBP4VI509LFTB4

УСТАНОВКА

рис.A

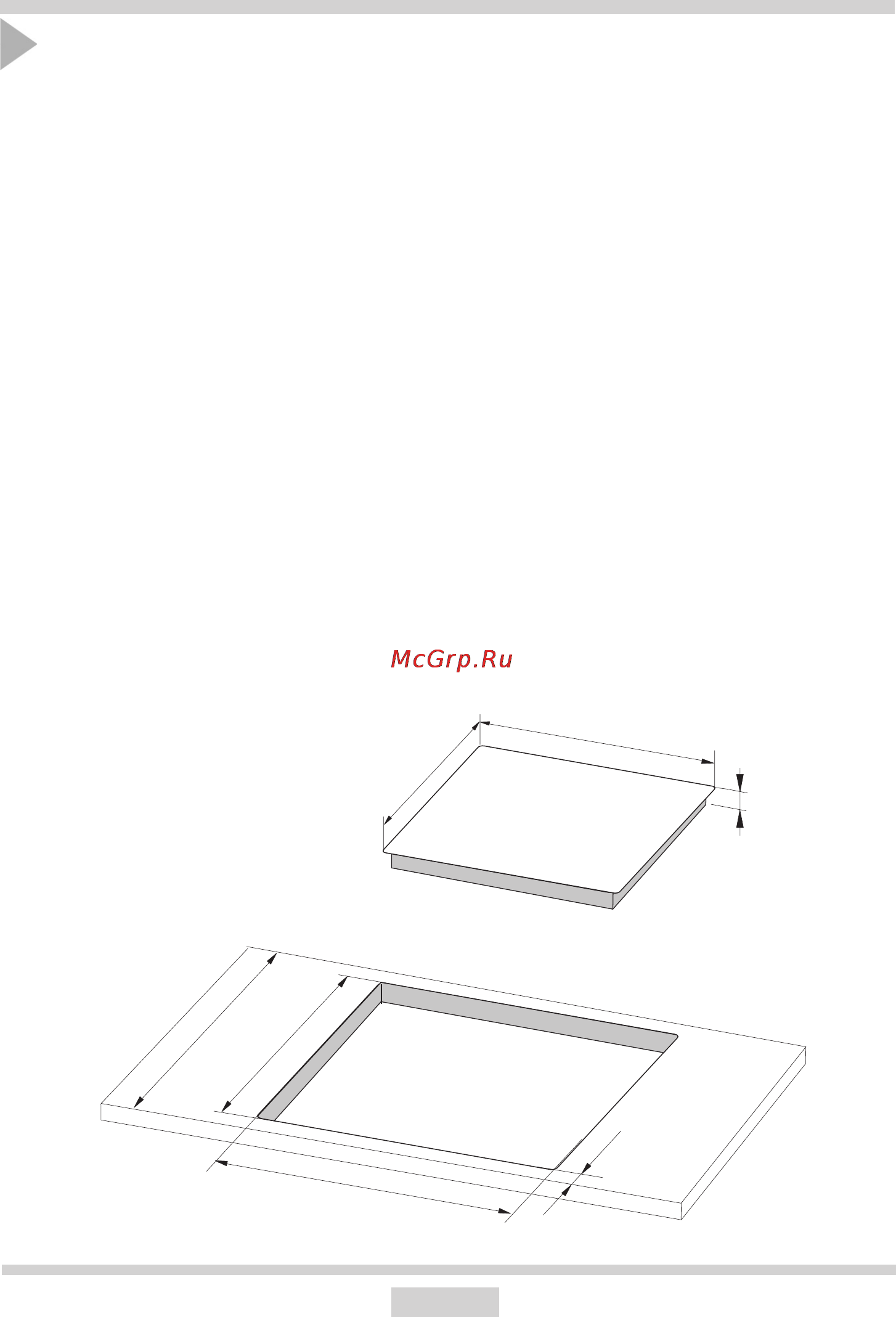

■ Подготовить место (отверстие) в столешнице мебели согласно размерам, показанным

на монтажном рисунке (рис. А)

■ Следует оставить промежуток не менее 50 мм между оборудованием и соседними

стенками вертикальных шкафов

■ Высота монтируемой панели равна 50 мм

■ Если кухонная плита отделена от остальной части крепёжного шкафа при помощи

горизонтальной страхующей панели, то свобободное пространсво между низом

встроенной мебели кухонной плиты и страхующей панели, должо быть высотой

не менее 25 мм – это обеспечит свободную циркуляцию воздуха.

■ В задней части страхующей панели надо вырезать отверстие шириной не менее

80 мм (рис. С)

■ Произвести подключение плиты, оборудованной в приводный шнур длиной

1,5 м со штепсельной вилкой с контактом безопасности

■ Отклеить бумагу, хранящую двустороннюю ленту, приклеенную одной стороной к

краю панели

■ Очистить столешницу от пыли, поместить плиту в отверстие и сильным нажатием

плотно прижать к столешнице (рис.В)

560

600

490

518

576
