- 10 -
16. СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ
При подготовке и отправке плиты на утилизацию необходимо разобрать и рассортировать
составные части плиты по материалам, из которых они изготовлены.
Внимание! Конструкция плиты постоянно совершенствуется, поэтому возможны незначи-
тельные изменения, не отраженные в настоящем паспорте и руководстве по эксплуатации.
17. СВЕДЕНИЯ О СОДЕРЖАНИИ ДРАГОЦЕННЫХ МЕТАЛЛОВ
Сведения о содержании драгоценных металлов приведены в таблице 5.
Т а б л и ц а 5
Наименование
Куда входит
(наименование)
Масса
1шт, г.
Количество в изделии, шт.
ЭП-
2ЖШ
ЭП-
3ЖШ
все
ЭП-4ЖШ
все
ЭП-6ЖШ
все
ЭП-4П
ЭП-
6П
Серебро
терморегулятор
0,39
1
1
1
1
-
-
переключатель
0,836
4
5
6
8
4
6
18. УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ
Хранение плиты должно осуществляться в транспортной таре предприятия - изготовителя по
группе условий хранения 4 ГОСТ 15150 при температуре окружающего воздуха не ниже минус
35 °С.
Срок хранения не более 12 месяцев.
При сроке хранения свыше 12 месяцев владелец плиты обязан произвести перекон-
сервацию изделия по ГОСТ 9.014
Упакованную плиту следует транспортировать железнодорожным, речным, автомо-
бильным транспортом в соответствии с действующими правилами перевозок на этих видах
транспорта. Морской и другие виды транспорта применяются по особому соглашению.
Условия транспортирования в части воздействия климатических факторов
– группа 8 по ГОСТ 15150, в части воздействия механических факторов – С по ГОСТ 23170.
Погрузка и разгрузка плиты из транспортных средств должна производиться осторож-
но, не допуская ударов и толчков.
ВНИМАНИЕ! Допускается складирование упакованных плит по высоте в два яруса
для хранения.
Р
Р
и
и
с
с
.
.
1
1
Доступ к кнопке аварийного термовыключателя
- 11 –

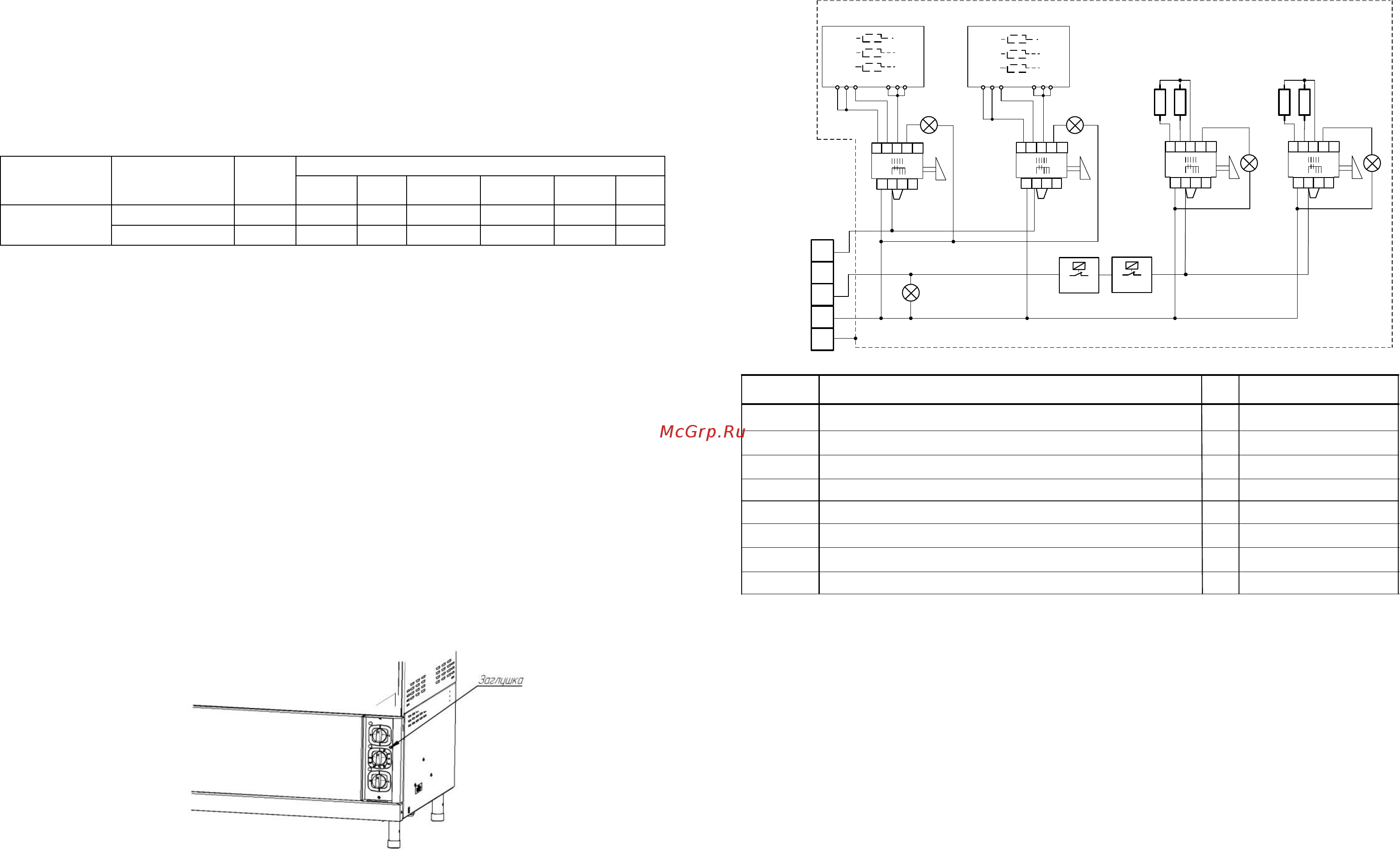

Рис.2 Схема электрическая принципиальная ЭП-2ЖШ
SА1...SА4
Поз.
Обозн.
Наименование
Кол.
Примечание
2
5
4
Конфорка КЭТ-0,09
1
1
1
Светосигнальная арматура
Х1
HL1...HL5
Блок КБ63(5) ТУ3424-003-03965778-97
Терморегулятор 55.13059.220
4
ТЭН-130-С-8,5/0,8 Т220
ЕК1, ЕК2
Допускается замена элементов, не ухудшающих технические характеристики изделия.
ЕК3...ЕК6
Переключатель 43.24232.00 EGO
SК1
SК2
Термоограничитель 55.13569.070
X1
A
B
PE
C
N
3/N/PE
~400/230В
50 Гц
SK1
SK2
21
HL1
«Сеть»
2
1
270 °С
320 °С
EK3 EK4
Кр.
2,5 мм.
Зел.
Бел.
Кр.
2,5 мм.
Зел.
Бел.
EK1
HL2
EK2
SA2
HL3
SA3
EK5
EK6
SA4
HL4 HL5
«Свод»«Под»
SA1
N
Р
3
Р
1
Р
2
1234
N
Р
3
Р
1
Р
2
1234
N
Р
3
Р
1
Р
2
1234
N
Р
3
Р
1
Р
2
1234
