-16-

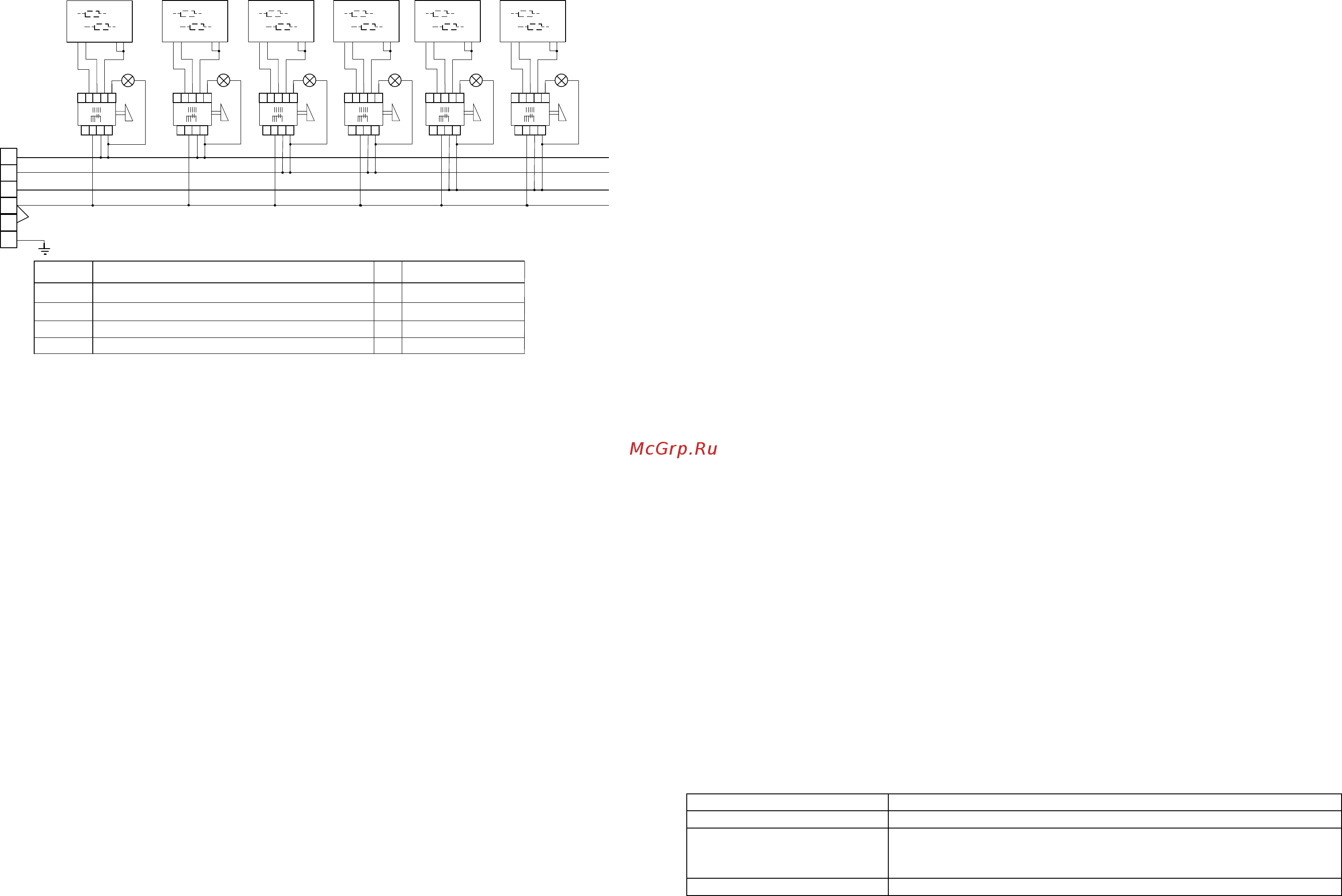

Рис.7 Схема электрическая принципиальная ЭП-6П
SА1...SА6
Поз. обозн.
Наименование
Кол.
Примечание
6
6
Конфорка электрическая КЭТ-0,12
1
Светосигнальная арматура
Х1
HL1...HL6
Блок КБ63(6) ТУ3424-003-03965778-97
6
ЕК1...ЕК6
Переключатель 43.24232.00 EGO
Допускается замена элементов, не ухудшающих технические характеристики изделия.
X1
A
B
PE
N
EK1
Зел.
Бел.
Крас.
2,5мм
3/N/PE
~400/230В 50 Гц
SA1
HL1
N L
EK2
Зел.
Бел.
Крас.
2,5мм
SA2
N L
EK3
Зел.
Бел.
Крас.
2,5мм
SA3
HL2
N L
HL3
EK4
Зел.
Бел.
Крас.
2,5мм
SA4
N L
HL4
EK5
Зел.
Бел.
Крас.
2,5мм
SA5
N L
HL5
EK6
Зел.
Бел.
Крас.
2,5мм
SA6
N L
HL6
C
N
- 5 –
присоединение плиты к сети должно осуществляться с учетом допускаемой нагрузки на
электросеть;
по пожарной безопасности плита соответствует ГОСТ 12.1.004;
не допускается использование плиты в пожароопасных и взрывоопасных зонах;
Внимание! Для очистки плиты не допускается применять водяную струю.
6. ПОРЯДОК УСТАНОВКИ
Распаковку, установку и испытание плиты должны производить специалисты по монтажу и
ремонту торгово-технологического оборудования. После внесения плиты с отрицательной темпера-
туры в помещение необходимо выдержать еѐ при комнатной температуре в течении 6 часов.
Установку плиты проводить в следующем порядке:
перед установкой плиты на предусмотренное место снять защитную пленку со
всех поверхностей. Плиту разместить в хорошо проветриваемом помещении, ес-
ли имеется возможность, то под воздухоочистительным зонтом. Учитывая вид
плиты, ее можно размещать отдельно или вместе с другим кухонным оборудова-
нием;
допускается установка плиты на расстояние не ближе 100 мм от стенки;
подключение плиты к электросети должно быть выполнено согласно действую-
щим нормативам. Электроподключение производится только уполномоченной
специализированной службой с учетом маркировок на табличке с надписями;
монтаж и подключение производить так, чтобы установленная и подключенная
плита предупреждала доступ к токопроводящим частям без применения инстру-
ментов;
плавкие предохранители для нормальной работы оборудования должны быть
предусмотрены:
- на ток 32А - для ЭП-2ЖШ;
- на ток 32А - для ЭП-3ЖШ, ЭП-4ЖШ, ЭП-4ЖШ-01,всех ЭП-4П, ЭП-6П;
- на ток 55А - для ЭП-6ЖШ, ЭП-6ЖШ-01;
установить плиту на соответствующее место;
выровнять плиту с помощью регулируемых ножек так, чтобы рабочие поверхности приня-
ли горизонтальное положение; высота должна быть удобной для пользователя.
плиту надежно заземлить, подсоединив заземляющий проводник к заземляюще-
му зажиму клемного блока; заземляющий проводник должен быть в шнуре пита-
ния;
провести ревизию соединительных устройств электрических цепей плиты (винто-
вых и без винтовых зажимов), при выявлении ослабления подтянуть (подогнуть)
до нормального контактного давления;
Электропитание необходимо подвести снизу к клеммному блоку от распределительного
щита через автоматический выключатель:
- на ток 32А - для ЭП-2ЖШ;
- на ток 32А - для ЭП-3ЖШ, ЭП-4ЖШ, ЭП-4ЖШ-01,всех ЭП-4П, ЭП-6П;
- на ток 55А - для ЭП-6ЖШ, ЭП-6ЖШ-01;
На электрической плите ЭП-4П и ЭП-6П для доступа к клеммному блоку необходимо снять
полку в подставке, отвернув пять винтов.
Номинальное поперечное сечение кабелей питания должно быть не меньше значений, ука-
занных в таблице 3.
Таблица 3
Изделие
Обозначение шнура (марка, число и номинальное сечение жил)
ЭП-2ЖШ
ПВС 5х1,5; ПРМ 5х1,5
ЭП-3ЖШ, ЭП-4ЖШ,
ЭП-4ЖШ-01,
все ЭП-4П, ЭП-6П
ПСГ 5х4
ЭП-6ЖШ
ПСГ 5х10
