Garbin 43DX [29/73] Электросхема
![Garbin 43DX [29/73] Электросхема](/views2/1319090/page29/bg1d.png)

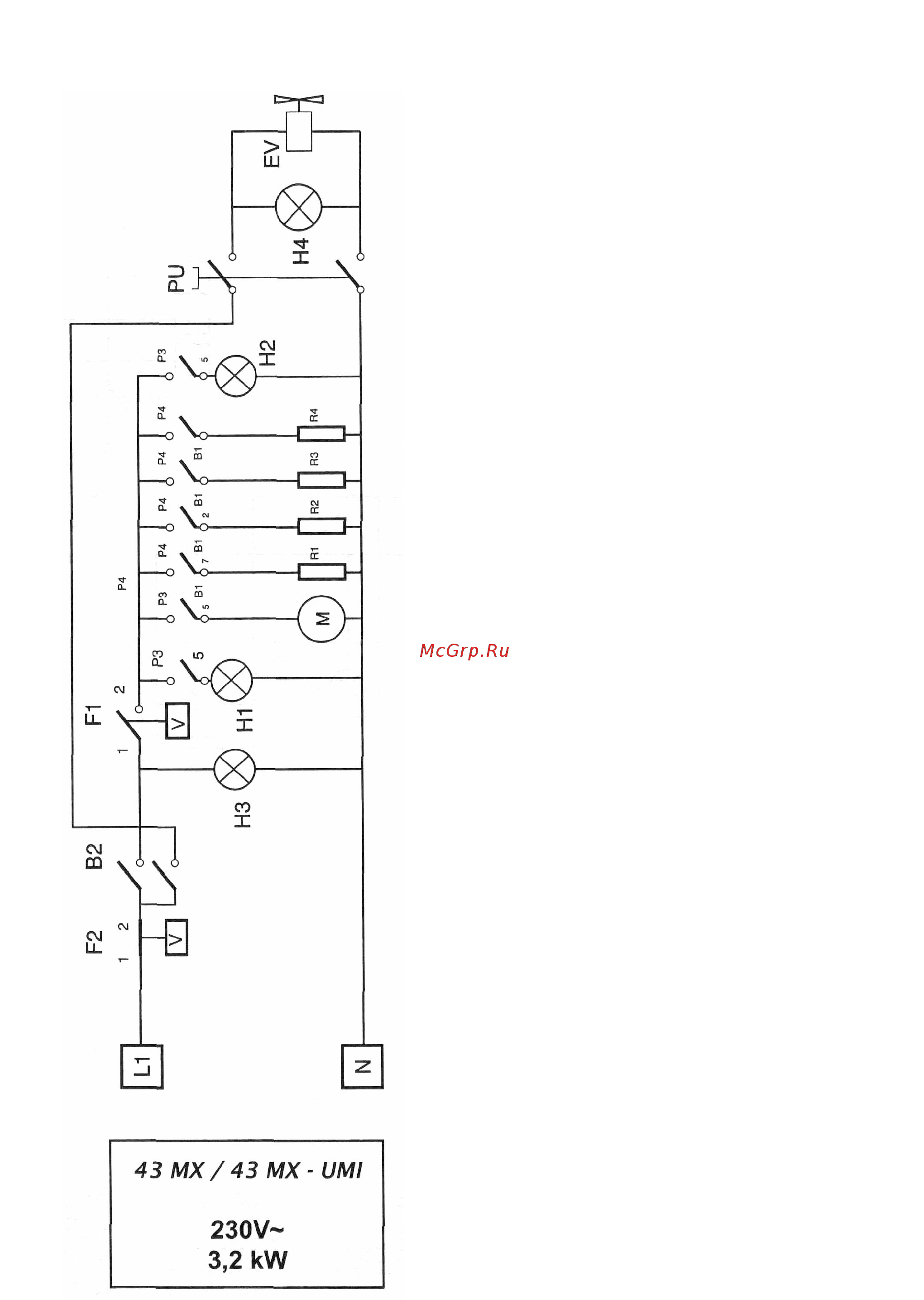

Электросхема
В1 Многофункциональный переключатель
В2 Таймер
F1 Операционное термреле
F2 Предохранительное термореле
H1 Зеленая индикаторная лампочка
H2 Лампочка освещения духового шкафа
H3 Индикаторная лампочка таймера
H4 Индикаторная лампочка кнопки увлажнителя
M Электромотор вентилятора
R1 Спиральный элемент (2500 Вт – 230 В)
R2 Верхний элемент (1700 Вт – 230 В)
R3 Нижний элемент (1300 Вт – 230 В)
R4 Нагревательный элемент решетки (700 Вт – 230
В)
EV Электромагнитный клапан
PU Кнопка увлажнителя
29
