Garbin 43DX [32/73] Электросхема
![Garbin 43DX [32/73] Электросхема](/views2/1319090/page32/bg20.png)

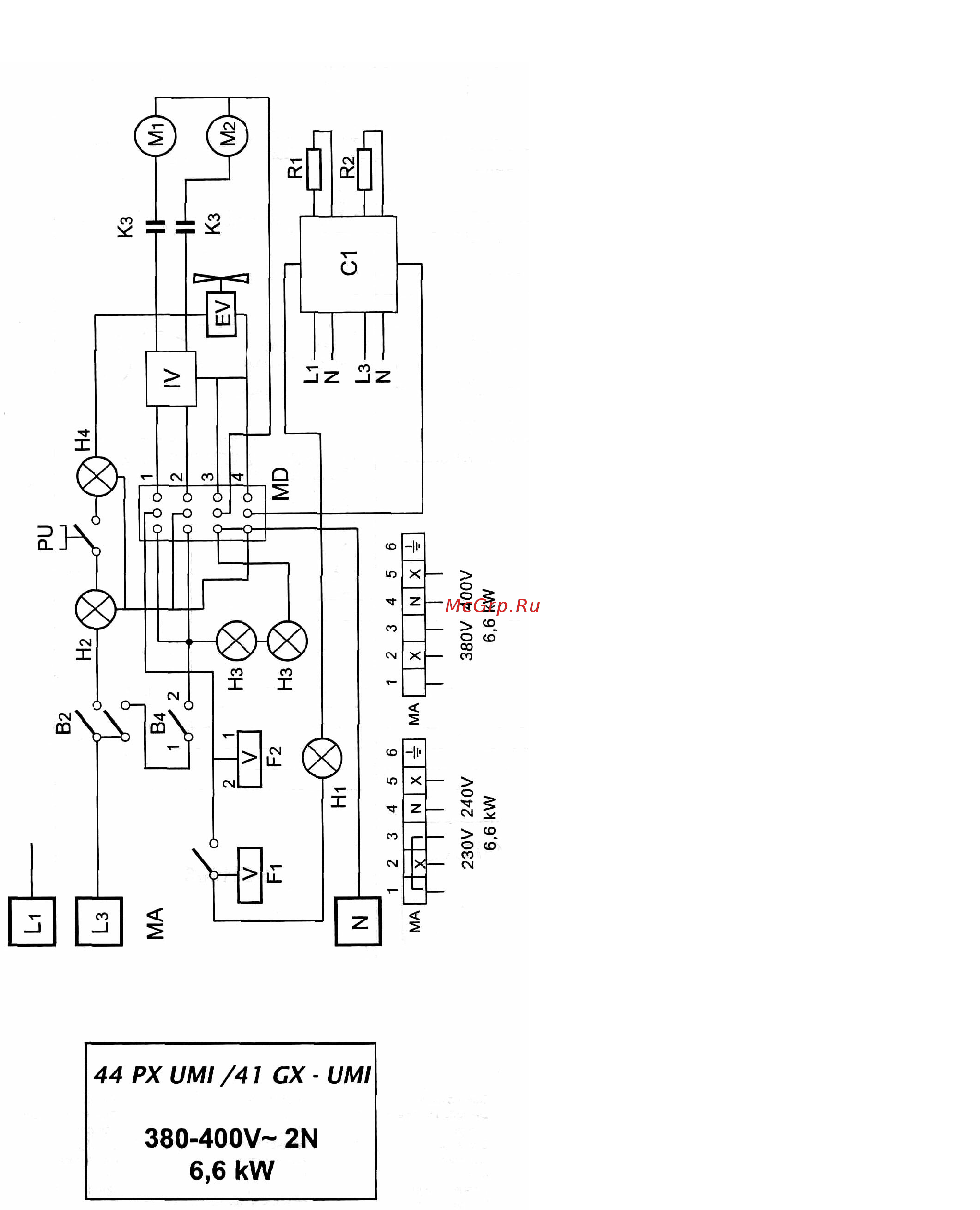

Электросхема
B2 Таймер
B4 Микропереключатель дверцы
MA Клеммная колодка линейного входа
MD Клеммная колодка фазы
F1 Термостат
F2 Предохранительное термореле
PU Кнопка увлажнителя
M1,2 Электромотор вентилятора
C1 Переключатель дистанционного
управления
IV Шестерня обратного хода
EV Электромагнитный клапан
K3 Конденсатор
H1 Оранжевый индикатор (термостат)
H2 Оранжевый индикатор (таймер)
H3,4 Лампочка духового шкафа
H5 Индикаторная лампочка включателя
влажности
TR Термостат
R1 Спиральный элемент (3300 Вт – 230 В)
R2 Спиральный элемент (3300 Вт – 230 В)
32
