SCARICO FUMI (parte riservata solo a personale qualicato per il montaggio della cappa)

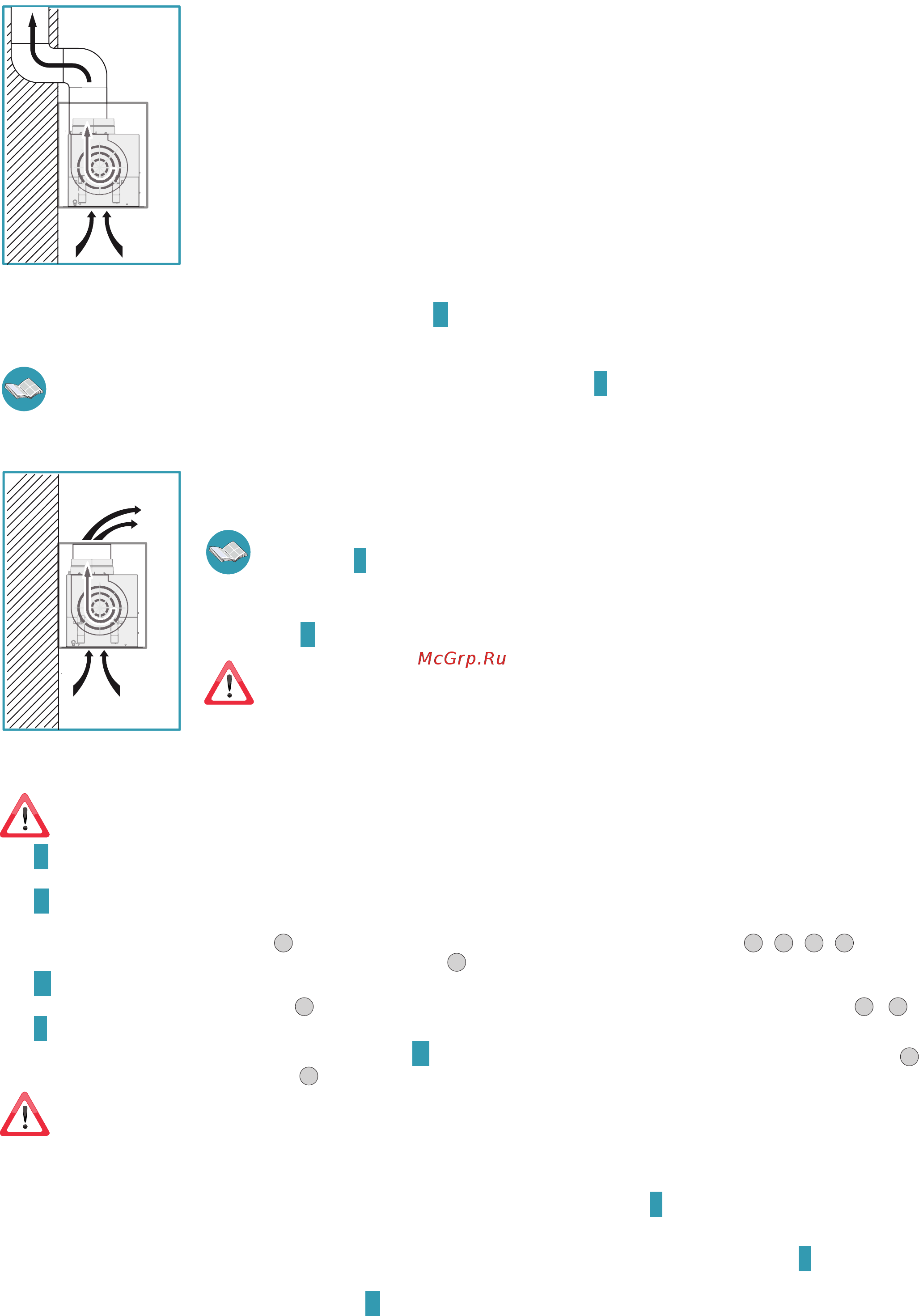

CAPPA IN VERSIONE AD EVACUAZIONE ESTERNA ASPIRANTE
In questa versione i fumi e i vapori della cucina vengono convogliati verso l’esterno attraverso un tubo di scarico.
Il raccordo di uscita aria che sporge sulla parte superiore della cappa deve essere collegato con un tubo che condu-
ce i fumi e i vapori in una uscita esterna.
Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla combustione (ad es. caldaie, cami-
netti, ecc...) e rispettare obbligatoriamente le norme vigenti sullo scarico dell’aria all’esterno.
Il tubo di uscita dei fumi deve avere:
- un diametro non inferiore a quello del raccordo della cappa;
- una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per evitare che, qualora si formasse condensa,
questa refluisca nella cappa;
- il numero minimo indispensabile di curve;
- lunghezza minima indispensabile (tubazioni lunghe e con diverse curve potrebbero ridurre la capacità di aspira-
zione della cappa e innescare delle vibrazioni della valvola di non ritorno).
Se il tubo di uscita dei fumi passa attraverso ambienti freddi come soffitte ecc., è possibile che si formi dell'acqua di
condensa a causa di eventuali sbalzi di temperatura. In questo caso è necessario isolare la tubazione.
Nelle cappe dotate di motore 800m
3
/h viene fornita in dotazione una valvola di non ritorno la cui funzione è impedire scambi d'aria con l'esterno
quando la cappa non è in funzione: per il montaggio vedi istruzioni
C a pag. 7
Quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi che impiegano gas o altri combustibili, il locale
deve disporre di suciente ventilazione secondo le norme vigenti.
In questa versione vanno tolti i filtri al carbone attivo; per la rimozione vedi istruzioni L a pag. 9.
Deviazione per la Germania: quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente,
la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).
CAPPA IN VERSIONE A RICICLO INTERNO FILTRANTE
In questa versione l’aria passa attraverso i filtri al carbone attivo per essere purificata e viene riciclata nell’ambiente
cucina.
Controllare che i filtri al carbone attivo siano montati sulla cappa, in caso negativo applicarli come indicato
nelle istruzioni
L a pag. 9.
Se la cappa viene predisposta in versione filtrante la valvola di non ritorno non deve essere montata: rimuoverla se
eventualmente presente sul raccordo di uscita aria del motore (effettuare l'operazione inversa a quanto descritto
nelle istruzioni
C a pag. 7).
Qualora si desideri installare la cappa in versione ltrante, nella struttura (pensile) nella quale viene
montata deve essere predisposto un foro di dimensioni idonee per permettere all’aria puricata di
uscire dalla struttura stessa. E’ preferibile collegare tale foro al raccordo di uscita aria della cappa con
una tubazione idonea, in modo da proteggere l’interno della struttura da umidità e residui di particelle grasse.
ISTRUZIONI DI MONTAGGIO (parte riservata solo a personale qualicato per il montaggio della cappa)
Prima di installare la cappa accertarsi che la struttura nella quale verrà ssata sia in grado di sorreggere l’apparecchio in totale sicurez-
za: il peso della cappa, nelle varie congurazioni, è riportato nelle schede tecniche inserite nelle prime pagine di questo libretto.
Fase B pag. 7
• Eseguire la foratura prevista per l’incasso (per le dimensioni della foratura vedere le schede tecniche inserite nelle prime pagine di questo libretto).
Fase
C pag. 7
• Solo per versione ad evacuazione esterna (aspirante) con motore 800m
3
/h: se lo si desidera, installare la valvola di non ritorno (M); rimuo-
vere, se presente, il raccordo (ERM) (Fig.
1
), installare la valvola di non ritorno (M) come indicato nelle figure (Fig.
2
-
3
-
4
-
5
) e rimontare
successivamente il raccordo (ERM) precedentemente rimosso (Fig.
6
).
Fase
D pag. 7
• Inserire la cappa nel fondo del pensile (Fig.
1
): le molle (MO) aprendosi sorreggono provvisoriamente la cappa sulla struttura (Fig.
2
-
3
).
Fase
E pag. 8
• Aprire il pannello di aspirazione perimetrale (vedi istruzioni
H a pag. 9), avvitare le 4 viti (V1) in modo da aprire le molle (MO) (Fig.
2
) e
bloccare la cappa sul fondo del pensile (Fig.
3
).
Assicurarsi che le molle (MO) abbiano fatto tenuta sul fondo del pensile.
Per il corretto bloccaggio della cappa non utilizzare troppa forza: è preferibile utilizzare l’utensile fornito in dotazione nella
maniera indicata.
• Assicurarsi che la cappa sia ben fissata alla struttura e richiudere il pannello di aspirazione perimetrale.
CAPPA IN VERSIONE AD EVACUAZIONE ESTERNA ASPIRANTE
• Collegare il raccordo di uscita aria della cappa allo scarico esterno con una tubazione idonea (Fase F pag. 8).
CAPPA IN VERSIONE A RICICLO INTERNO FILTRANTE
• Controllare che i filtri al carbone attivo siano montati sulla cappa, in caso negativo applicarli come indicato nelle istruzioni L a pag. 9.
• Se installati, rimuovere il raccordo (ERM) ed eventualmente la valvola di non ritorno (M) montati sul raccordo di uscita aria della cappa (effettuare
l'operazione inversa a quanto descritto nelle istruzioni
C pag. 7).
