38
DESCARGA DE HUMOS (parte reservada únicamente a personal cualicado para realizar el montaje de la campana)

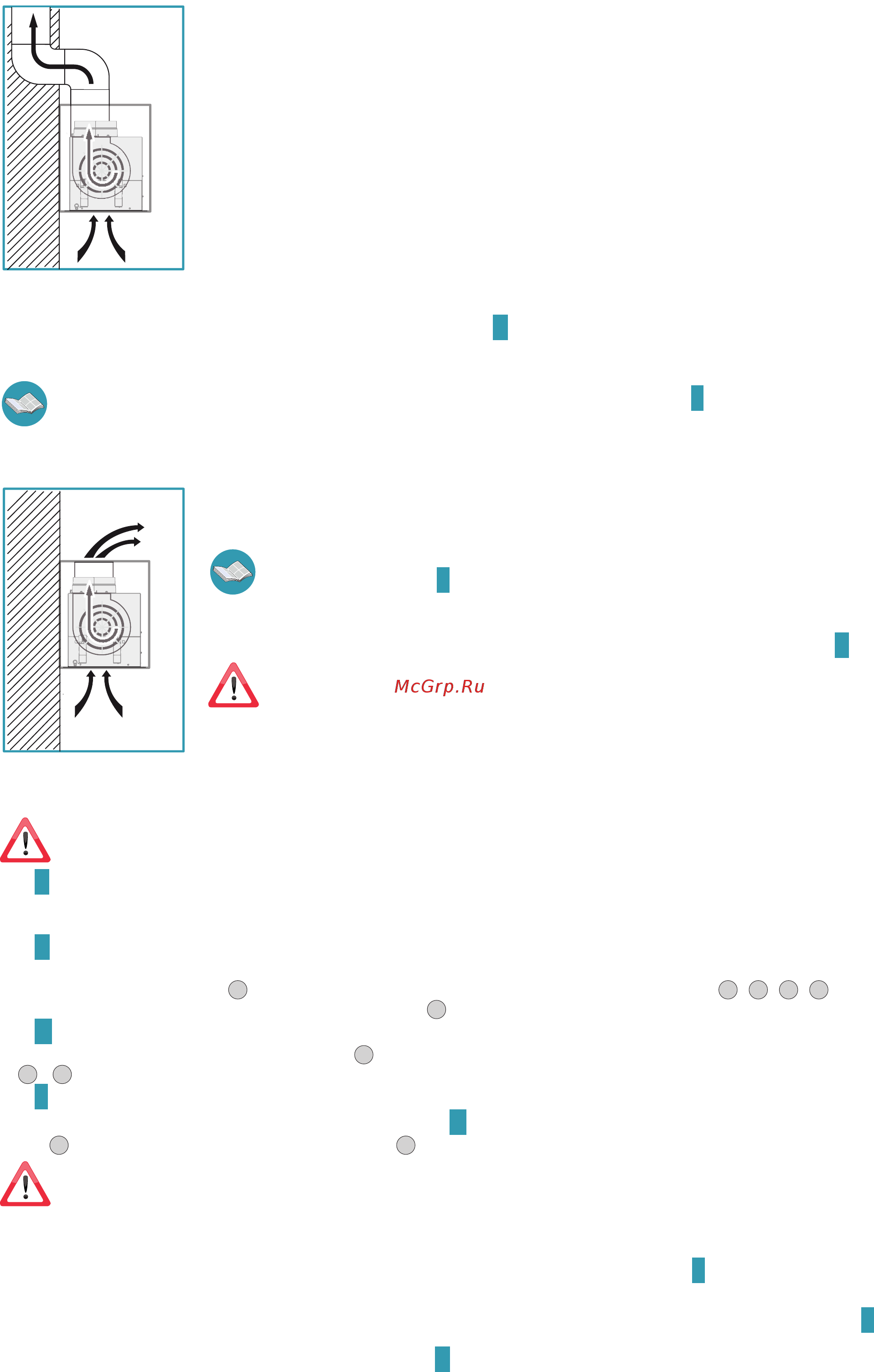

CAMPANA EN VERSIÓN DE EVACUACIÓN EXTERNA EXTRACTORA
En esta versión, los humos y vapores de la cocina son canalizados hacia el ambiente exterior a través de un tubo de
descarga. El empalme de salida que sobresale por la parte superior de la campana debe estar conectado a un tubo
que conduce los humos y vapores hacia una salida externa.
No conecte el equipo a conductos de descarga de humos producidos por combustión (calderas, chime-
neas, etc.) y respete siempre las normas vigentes sobre la descarga del aire en el exterior.
El tubo de salida de los humos debe tener:
- un diámetro no inferior al del empalme de la campana ;
- una ligera inclinación hacia abajo (caída) en los tramos horizontales para evitar que, si se forma condensación, esta
suba por la campana ;
- el número mínimo indispensable de curvas ;
- longitud mínima indispensable (tuberías largas y con diversas curvas podrían reducir la capacidad de aspiración
de la campana y provocar vibraciones de la válvula de no retorno).
Si el tubo de salida de los humos pasa a través de ambientes fríos como desvanes, etc., es posible que se forme
agua de condensación a causa de los cambios bruscos de temperatura. En este caso es necesario aislar la tubería.
En las campanas con motor de 800 m
3
/h se entrega de serie una válvula de no retorno, cuya función es impedir intercambios de aire con el exterior
cuando la campana no funciona: para el montaje controle las instrucciones
C n la pág. 7.
De acuerdo con las normas vigentes, cuando la campana de cocina es utilizada simultáneamente con otros aparatos que emplean gas u
otros combustibles, el local debe disponer de suciente ventilación.
En esta versión no deben utilizarse los filtros de carbón activo, para quitarlos vea las instrucciones L en la pág. 9.
Desviación para Alemania: cuando la campana de cocina y los equipos alimentados con energía diferentes de la eléctrica están funcionando simultánea-
mente, la presión negativa en el local no debe superar los 4 Pa (4 x 10-5 bares).
CAMPANA EN VERSIÓN DE RECIRCULACIÓN INTERNA FILTRANTE
En esta versión, el aire pasa a través de los filtros de carbón activo para ser purificado y reenviado hacia el ambiente
de la cocina.
Controle que los filtros de carbón activo estén montados en la campana; si no es así, móntelos como se
indica en las instrucciones
L en la pág. 9.
Si la campana se prepara en versión filtrante, la válvula de no retorno no se debe montar: quítela si se encuentra en el em-
palme de salida del aire del motor (realice la operación inversa como se describe en las instrucciones
C n la pág. 7).
Si se desea instalar la campana en versión ltrante, en la estructura (mueble) donde se montará se
debe preparar un oricio de tamaño adecuado para permitir que salga el aire puricado de la misma
estructura. Es preferible conectar dicho oricio al racor de salida del aire de la campana con un con-
ducto idóneo, de manera que el interior de la estructura esté protegido contra la humedad y los residuos de
partículas grasas.
INSTRUCCIONES DE MONTAJE (parte reservada únicamente a personal cualicado para realizar el montaje de la campana)
Antes de instalar la campana, asegúrese de que la estructura a la que se deba jar sea capaz de sostener el aparato de manera segura: el peso
de la campana, en las distintas conguraciones de montaje, se indica en las chas técnicas incluidas en las primeras páginas de este manual.
Fase B pág. 7
• Realice los agujeros previstos para el empotrado (para las dimensiones de los agujeros consulte las fichas técnicas incluidas en las primeras pág-
inas de este manual).
Fase
C pág. 7
• Solo para la versión con evacuación externa (aspirante) con motor de 800 m
3
/h: si lo desea, instale la válvula de no retorno (M); quite el
racor (ERM) si está presente (Fig.
1
), instale la válvula de no retorno (M) como se muestra en las figuras (Fig.
2
-
3
-
4
-
5
) y vuelva a montar
entonces el racor (ERM) que había quitado anteriormente (Fig.
6
).
Fase
D pág. 7
• Introduzca la campana en el fondo del mueble (Fig.
1
): los resortes (MO) al abrirse sujetan de manera provisional la campana a la estructura (Fig.
2
-
3
).
Fase
E pág. 8
• Abra el panel de aspiración perimetral (consulte las instrucciones
H en la pág. 9), enrosque los 4 tornillos (V1) para que se abran los resortes (MO)
(Fig.
2
) y bloquee la campana en el fondo del mueble (Fig.
3
).
Asegúrese de que los resortes (MO) estén bien jados al fondo del mueble.
Para bloquear correctamente la campana no ejerza demasiada fuerza: es preferible utilizar la herramienta suministrada con el
equipo de la manera indicada.
• Asegúrese de que la campana esté bien fijada a la estructura y cierre el panel de aspiración perimetral.
CAMPANA EN VERSIÓN DE EVACUACIÓN EXTERNA EXTRACTORA
• Conecte el racor de salida de aire de la campana a la descarga externa con una tubería adecuada (Fase F pág. 8).
CAMPANA EN VERSIÓN DE RECIRCULACIÓN INTERNA FILTRANTE
• Controle que los filtros de carbón activo estén montados en la campana; si no es así, móntelos como se indica en las instrucciones L en la pág. 9.
• Si están instalados, quite el racor (ERM) y posiblemente la válvula de no retorno (M) montados en el racor de salida del aire de la campana (realice
en orden inverso el procedimiento descrito en las instrucciones C pág. 7)
