F. CONTROLLO FINALE
1. L’apparecchio è stato installato in un locale
dove la temperatura ambiente è di almeno 10°C
anche durante i mesi invernali?
2. Ci sono almeno 15 cm di spazio dietro ed ai
lati dell’apparecchio onde avere una efficace
ventilazione del condensatore?
3. L’apparecchio è ben livellato? (IMPORTAN-
TE)
4. L’apparecchio è stato collegato alla linea di
alimentazione elettrica? É stato eseguito il colle-
gamento alle tubazioni dell’acqua di alimentazio-
ne e di scarico?
5. É stato controllato il voltaggio della linea di
alimentazione elettrica? Corrisponde al voltag-
gio specificato sulla targhetta dell’apparecchio?
6. É stata controllata la pressione dell’acqua
di alimentazione in modo da assicurare all’appa-
recchio una pressione di ingresso di almeno 1
bar?
7. Controllare tutte le tubazioni del circuito
refrigerante e del circuito idraulico verificando se
esistono vibrazioni o sfregamenti. Controllare
inoltre che le fascette stringitubo siano ben ser-
rate e che i cavetti elettrici siano fermamente
collegati.
8. Sono stati controllati i bulloni di ancoraggio
del compressore? Permettono a questi di oscilla-
re sui propri supporti?
9. Le pareti interne del contenitore del ghiac-
cio e le pareti esterne dell’apparecchio sono
state pulite?
10. É stato consegnato il libretto di istruzione e
sono state date al proprietario le istruzioni neces-
sarie per il funzionamento e la manutenzione
periodica dell’apparecchio?
11. La cartolina di garanzia è stata compilata?
Controllare il numero di serie ed il modello sulla
targhetta dell’apparecchio, quindi spedirla al
costruttore.
12. É stato dato al proprietario il nome ed il
numero telefonico del servizio di assistenza tec-
nica autorizzato della zona?

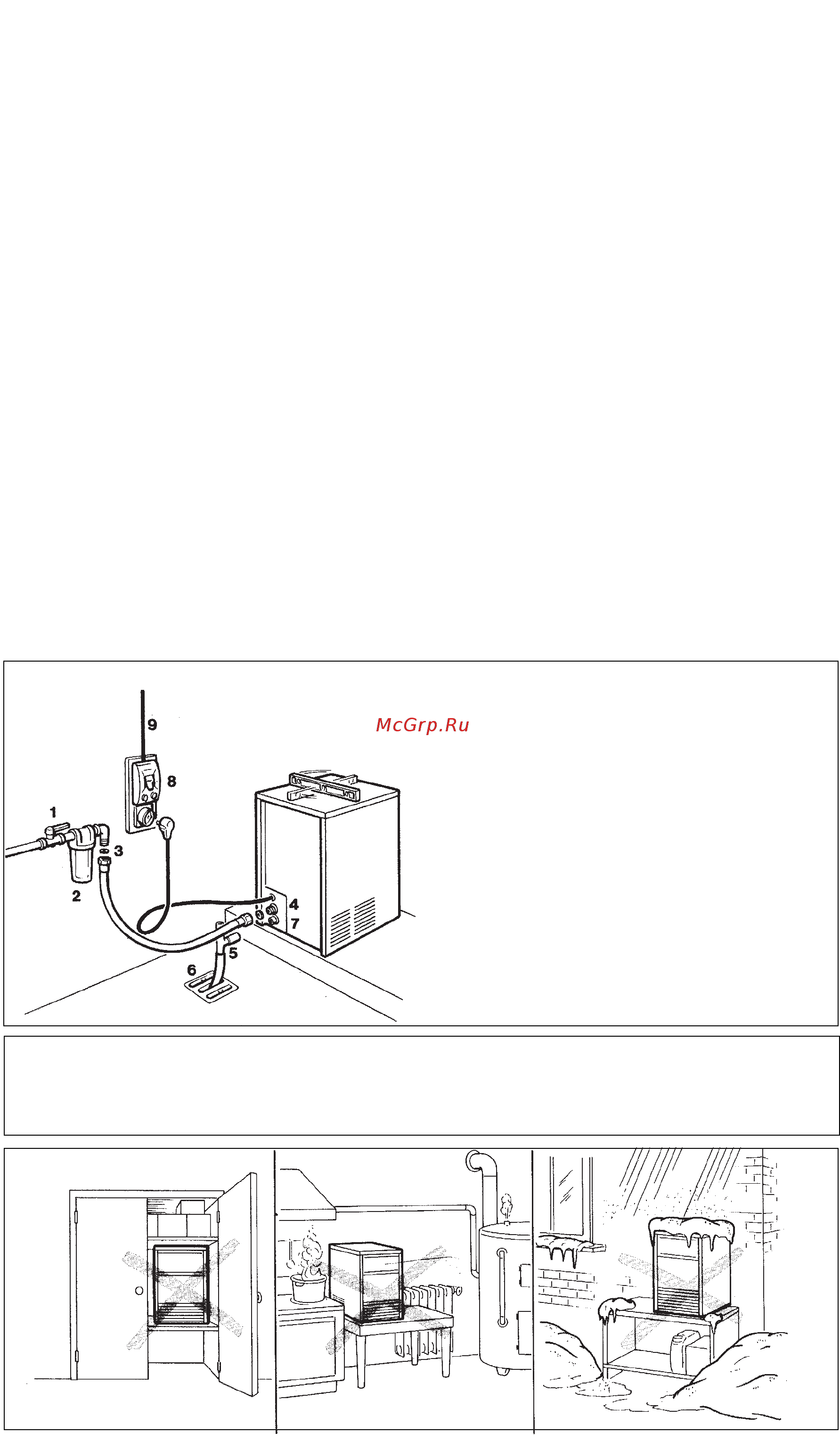

G. SCHEMA DI INSTALLAZIONE
1. Rubinetto di intercettazione
2. Filtro acqua
3. Linea di alimentazione idraulica
4. Raccordo da 3/4 di pollice
5. Scarico ventilato
6. Scarico acqua con sifone ventilato
7. Raccordo di scarico
8. Interruttore principale
9. Linea elettrica
ATTENZIONE. Questo fabbricatore di ghiaccio non è stato progettato per essere installato
all’aperto o per funzionare a delle temperature ambienti inferiori a 10°C o superiori a 40°C.
Lo stesso vale per la temperatura dell’acqua di alimentazione che non deve essere inferiore
a 5°C o superiore a 35°C.
Pagina 13
