Page 21
INFORMATIONS GÉNÉRALES
ET INSTALLATION
A. INTRODUCTION
Dans ce manuel vous trouverez les indications
nécessaires et la marche à suivre pour réaliser:
l’installation, le démarrage, le fonctionnement,
l’entretien et le nettoyage des machines à glace.
Ces machines ont été étudiées, conçues,
construites et vérifiées avec le maximum de soin
pour satisfaire la clientèle la plus exigeante.
NOTA.
Pour préserver les caractéristiques
de qualité et de securité des fabriques de
glace, il est fondamental d’effectuer les
opérations d’installation et de maintenance
strictement selon les instructions indiquées
dans ce manuel de service.
B. DÉBALLAGE ET VÉRIFICATION
1. Examiner l’extérieur du carton d’emballage
et s’assurer qu’il n’y a pas d’avarie imputable au
transport. Celle-ci pouvant entraîner un dommage
caché sur la machine, exiger un examen intérieur
en présence du transporteur.
2. a) Couper et enlever les sangles en plastique
maintenant le cartonnage sur son socle.
b) Ouvrir le dessus du carton et enlever la
plaque et les plots d’angle de polystyrène de
protection.
c) Enlever entièrement la boîte en carton.
3. Démonter les panneaux de la machine et
s’assurer qu’il n’y a pas de dégats à l’intérieur.
Faire une déclaration auprès du transporteur
dans le cas d’un dommage caché, comme indiqué
au paragraphe 2 ci-dessus.

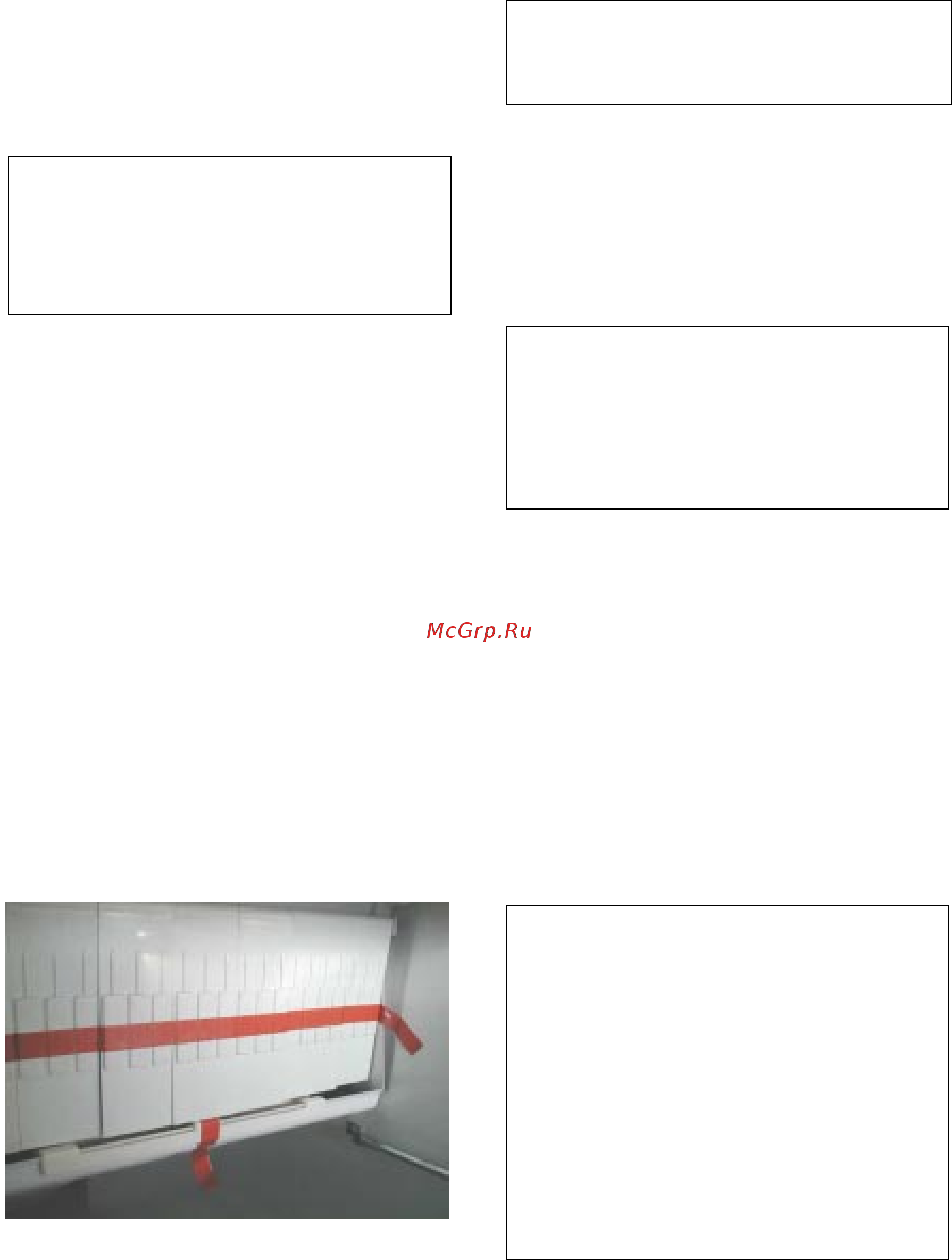

4. Ouvrir la porte cabine et enlever tous les
supports intérieurs d’emballage et les rubans
adhésifs de protection.
5. S’assurer que les tuyauteries frigorifiques
ne frottent, ni ne touchent, ni entre elles ni à
d’autres surfaces et que l’hélice du ventilateur du
condenseur tourne librement.
6. Nettoyer les parois intérieures de la cabine
de stockage et les parois extérieures du meuble.
7. S’assurer que la tension d’alimentation
correspond bien aux indications mentionnées
sur la plaque signaletique fixée à l’arrière sur le
chassis.
ATTENTION. Tout incident occasionné
par l’utilisation d’une mauvaise tension
d’alimentation annulera vos droits à la
GARANTIE.
8. Retirer du Mode d’Emploi la fiche de garantie
et la remplir avec soin en y indiquant le type et le
numero de série relevés sur la plaque
signalétique. Envoyer un exemplaire à l’Usine.
C. LOGEMENT ET MISE DE NIVEAU
ATTENTION. Cette machine n’est pas faite
pour fonctionner à l’extérieur lorsque les
températures de l’air ambiant sont en
dessous de +10°C ou au dessus de +40°C.
Le fonctionnement prolongé hors de ces
limites est considéré annule les clauses
du contrat de garantie.
1. Mettre en place la machine dans l'emplacement
qui lui est réservé. Pour le choix de l'emplacement
tenir compte:
a) température ambiante du local compris
entre +10°C et +40°C.
b) température de l’eau d’alimentation
compris entre +5°C et +35°C.
c) endroit bien ventilé pour assurer un
refroidissement correct du condenseur.
d) espace suffisant pour accèder aux
branchements à l’arrière. Un espace libre de
15 cm minimum est nécessaire autour de l’unité
pour le passage de l’air frais sur le condenseur
des groupes à air et son évacuation.
NOTA.
Dans le cas d’une machine encastrée
et, en fonction de l’augmentation de la
température de l’ambiance au-delà de +30
°
C,
la production indiquées sur le diagramme
sont à diminuer progressivement jusqu’à 10%
maximum.
La capacité de production est directement
liée à la température d’arrivée de l’air sur le
condenseur, à la température de l’eau et à
l’ancienneté de la machine.
Pour conserver à votre machine à glace en
cubes sa capacité maximum de production,
il est nécéssaire de procéder périodiquement
à son entretien comme reporté au chapitre
correspondant.
2. Mettre de niveau la machine en utilisant les
pieds réglables.
