Es soll bemerkt werden dass wenn die
Raumtemperatur später wieder auf 20÷30°C
sinkt, bei soll der Knopf wieder auf dem weissen
Punkt gedreht werden (siehe Ab. unten).
Wenn die Eiswürfel flach und trüb sind, ist es
möglich, daß der Eisbereiter gegen Ende des
Gefrierzyklus mit zu wenig Wasser versorgt wird
oder daß die Qualität des zufließenden Wassers
den Einsatz eines entsprechenden Wasserfilters
oder Conditioners erforderlich macht.
I. Halten Sie während des Ausgabezyklus‘
eine Handvoll Eiswürfel gegen den
Temperaturfühler des Vorratsbehälter-
thermostats. Der Eisbereiter schaltet sich dann
innerhalb von 1 bis 2 Minuten ab.
Entnehmen Sie das Eis aus dem
Vorratsbehälterthermostat. Der Eisbereiter
nimmt innerhalb von 3 bis 4 Minuten den Betrieb
automatisch wieder auf.
HINWEIS:
Der Vorratsbehälterthermostat ist
werkseitig eingestellt auf 1
°
C AUS und 4
°
C
EIN.
K. Bringen Sie die Frontabdeckung der
Einheit wieder an und weisen Sie dann den
Eigentümer / Benutzer in den allgemeinen Betrieb
des Eisbereiters ein, und informieren Sie Ihn
ferner über alle erforderlichen Reinigungs- und
Wartungsmaßnahmen.
F. Überprüfen Sie während des ersten Abtau-
/ Ausgabezyklus‘, daß das Wasser korrekt in die
Auffangvorrichtung fließt und diese korrekt
aufgefüllt wird. Das überschüssige Wasser muß
in das Überfluß – Ablaufrohr geleitet werden.
G. Kontrollieren Sie die Beschaffenheit der
frischen Eiswürfel. Die korrekte Größe muß eine
kleine Vertiefung (ungefähr 5 – 6 mm) an der
Oberseite aufweisen. Sollte dies nicht der Fall
sein, warten Sie den zweiten Abtau- /
Ausgabezyklus ab, bevor Sie Veränderungen
vornehmen.
H. Sofern notwendig, bei den Modelle 21, 31
und 50 kann die Länge des Gefrierzyklus durch
Drehen des Verdampfer-thermostat auf der
Vorderseite der Schalttafel angepaßt werden,
bis die gewünschte Größe erreicht wird.

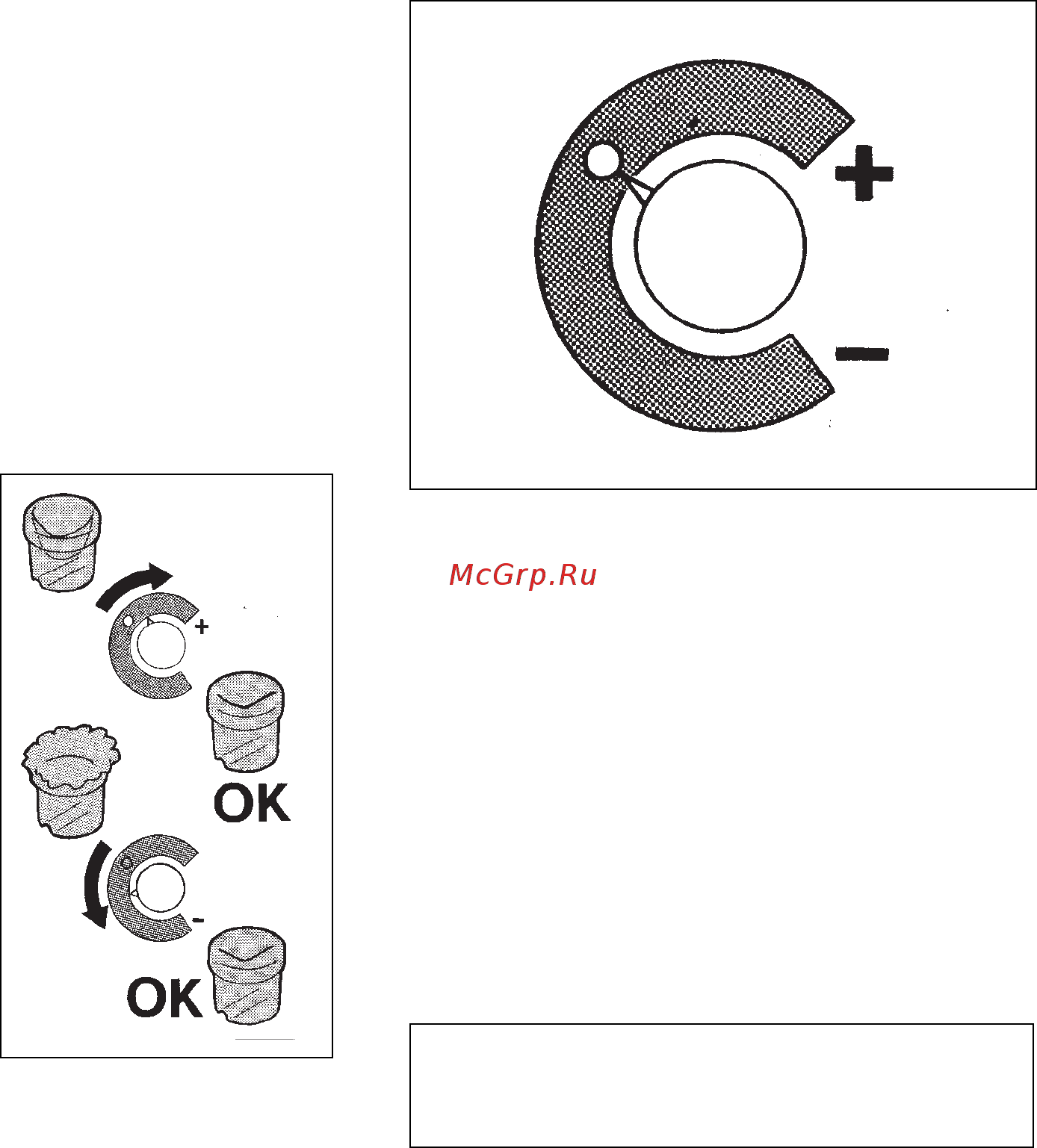

• Wenn die Raum-
temperatur, wo
sich das Gerät
befindet, unter
20ºC liegt, werden
die Würfel teilweise
hohl sein (siehe
Abbildung rechts).
• Wenn die Raum-
temperatur, wo
sich das Gerät
befindet, höher als
30ºC liegt, werden
die hergestellten
Würfel einen
dickeren Eisrand
um der "Krone"
herum haben.
Wenn unbedingt notwendig kann die
obengenannte Situation wie folgt abgeändert
werden:
in dem ersten Fall bei Drehung, im Uhrzeigersinn,
des Kontrolknopfes (wenig oder mehr, wie man
will)
in dem zweiten Fall bei Drehung, im
Gegenuhrzeigersinn (nach rechts) des
Kontrolknopfes.
Seite 36
