97
RU

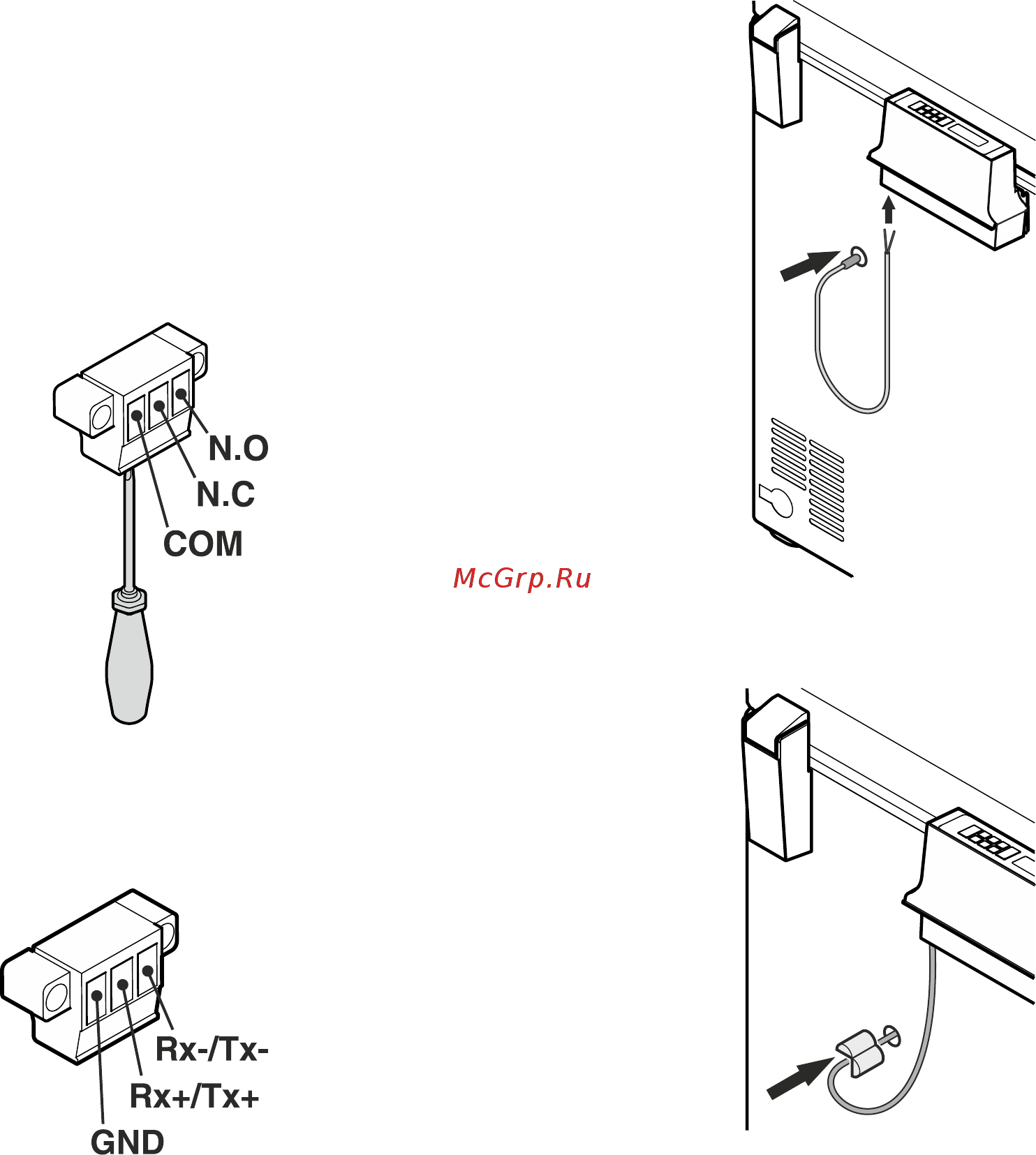

Втулка для внешнего датчика
температуры
• Оденьте пенопластовую изоля-
цию на кабель, защелкните ее и
вставьте в отверстие с внешней
стороны.
• То же самое проделайте со вто-
рой пенопластовой изоляцией с
внутренней стороны.
Важно!
Закройте прилагаемым серым
герметиком втулку датчика с
внешней стороны, в противном
случае в этом месте может об-
разовываться наледь.
Втулка датчика расположена на
задней стенке прибора.
• Снимите пенопластовые изо-
ляции со втулки датчика.
• Проведите кабель датчика через
отверстие внутрь.
• Подключите кабель датчика в
соответствующий разъем.
Положение разъема указано в
главе Внешняя сигнализация
> Подключение опционального
датчика температуры.
Интерфейс RS485
Rx- / Tx-
Линия передачи данных для отправ-
ки/приема (отрицательный полюс)
Rx+ / Tx+
Линия передачи данных для отправ-
ки/приема (положительный полюс)
GND
Заземляющая шина
Выход сигнализации с нулевым потенци-
алом
Эти три контакта могут быть использованы для подключе-
ния визуального или звукового устройства сигнализации.
Разъем расчитан максимум на 42 В/8 А постоянного тока
из источника безопасного сверхнизкого напряжения SELV
(минимальный ток 150 мА).
Внимание
При подаче сетевого напряжения на контакт сиг-
нализации с нулевым потенциалом требования техники
безопасности стандарта EN 60335 не выполняются.
N.O
Выход сигнализации
Подключение сигнальной лампы или
звукового датчика сигнализации.
N.C
Контрольная лампа работы
Подключение контрольной лампы,
отображающей работу прибора в
нормальном режиме.
COM
Внешний источник напряжения
Максимум 42 В / 8 A постоянного тока
Минимальный ток 150 мA
