Стр. 10 MN-29759 (ред. 3) • TH/III & SK/III. руководСтво по уСтаНовке, экСплуатации и обСлуживаНию
УСТАНОВКА

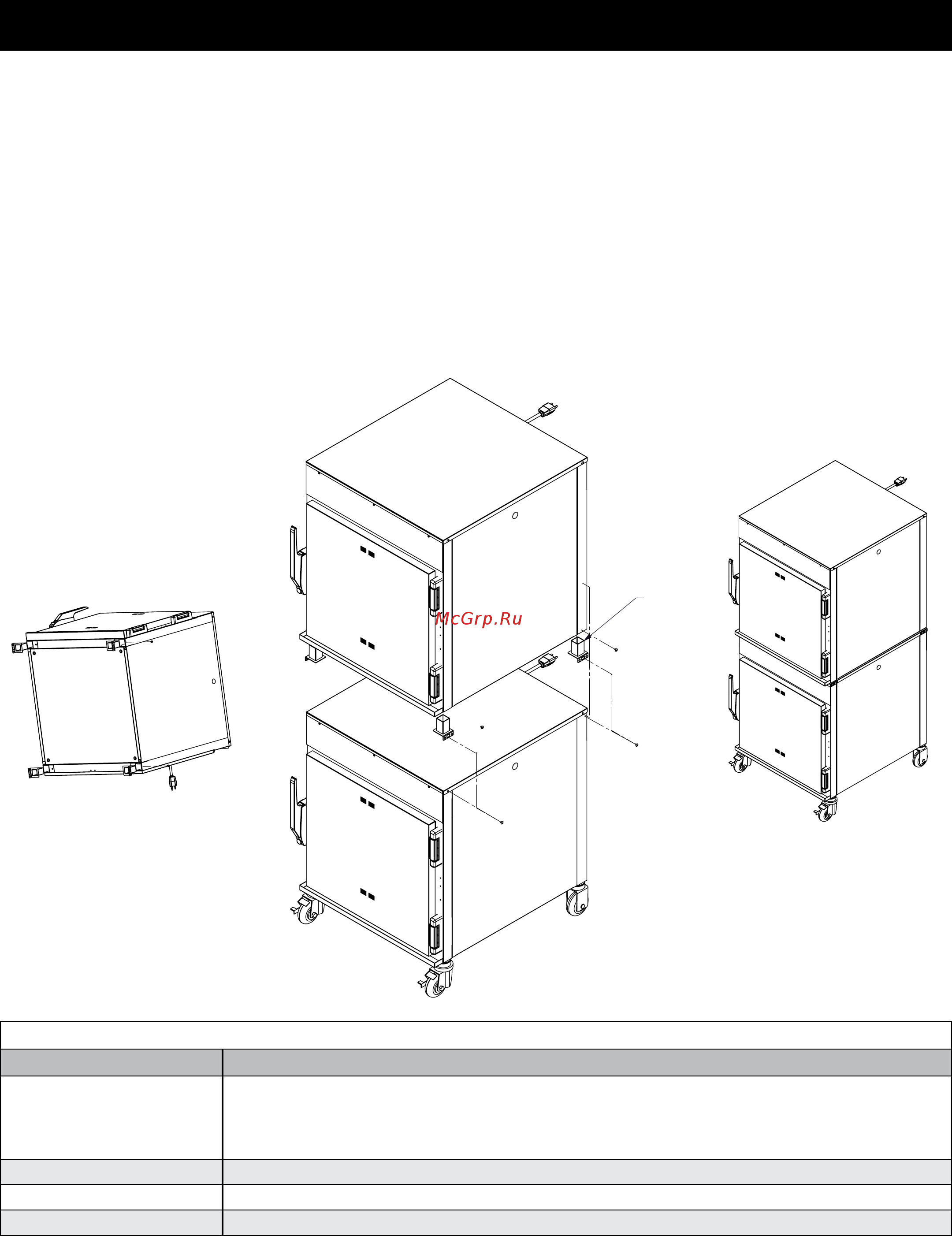

Многоярусное расположение
Модель Допускается этажерочная сборка с
300-TH/III 300-TH/III или 300-S
При этажерочной сборке крепеж не требуется. Достаточно совместить углубления
вверху и внизу устройств. Перед установкой одного устройства на другое
рекомендуется снять ножки верхнего устройства.
500-TH/III 500-TH/III, 500-TH-II или 500-S
750-TH/III или 767-SK/III 750-TH/III, 750-TH-II, 750-S, 767-SK или 767-SK/III
1000-TH/III или 1000-SK/III 1000-TH/III, 1000-SK/III, 1000-SK/II или 1000-S
ИНСТРУКЦИИ ПО УСТАНОВКЕ
1) Если два изделия одновременно доставлены с фабрики, изделие, которое планируется установить
сверху, будет без колесиков. Комплект для установки одной печи на другую прилагается.
Вслучае, если вам надо снять колеса, положите печь на заднюю стенку так, чтобы не нарушить
электрическую подводку. Открутите 6 винтов на каждом колесе. Выньте колеса из пазов. держащие
колесики. Снимите колесики.
2) Вставьте прокладки в каждый угол верхней печи. Удостоверьтесь, что в каждое гнездо вы поставили 2
винт и две прокладки, которые прилагались к набору. Примечание: фланцы должны бытьраз вернуты в
сторону от печи.
3) Выньте винты – заглушки из нижней печи. Установите верхнюю печь на нижнюю. Отцентрируйте
верхнюю печь. Закрутите винты при помощи фланцев. Возможные комбинации
Места
соединения
Набор винтов
для колес
Верхние
винты
Верхние
винты
Содержание
