Alto-Shaam 767-SK/III глух. дверь [13/61] У с т анов ка
![Alto-Shaam 767-SK/III глух. дверь [13/61] У с т анов ка](/views2/1319383/page13/bgd.png)
MN-29759 (ред. 3) • TH/III & SK/III. руководСтво по уСтаНовке, экСплуатации и обСлуживаНию Стр. 11
УстановКа на Месте РаботЫ
УстановКа
С первоначальной установкой и
запуском связан целый ряд настроек.
Очень важно, чтобы эти настройки
выполнял квалифицированный техник по
обслуживанию. Ответственность за установку
и первоначальную настройку несет дилер
или пользователь. В число этих настроек
входит, в частности, калибровка термореле,
регулировка двери, установка по уровню,
подключение к электропитанию и установка
дополнительных роликов или ножек.

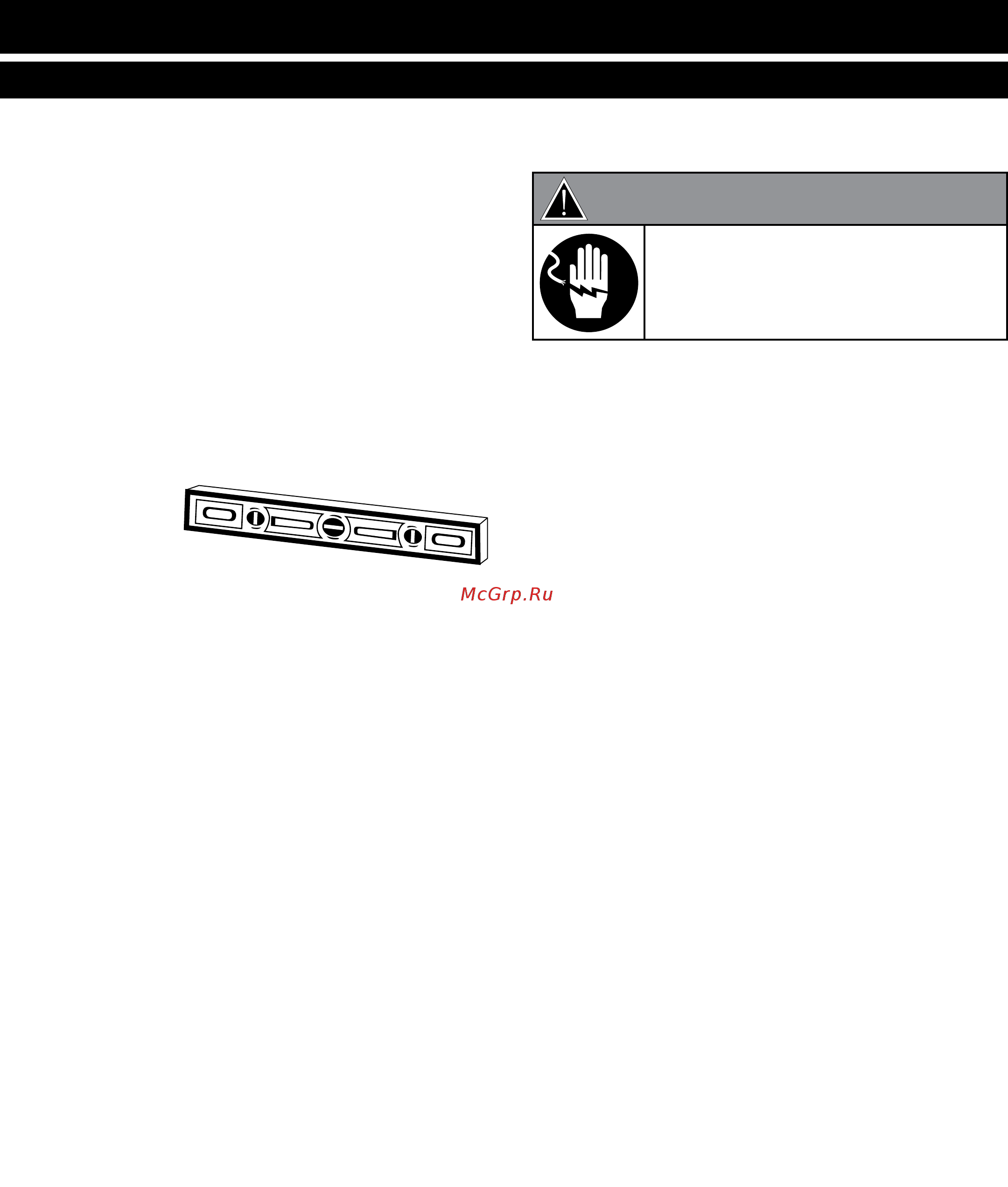

УстановКа по УРовнЮ
Выровняйте
печь в
поперечном и
продольном направлениях
при помощи спиртового уровня. Если печь
установлена на роликах, очень важно, чтобы
поверхность, на которой она стоит, была
горизонтальной, так как положение печи
может часто меняться.
Мы рекомендуем периодически проверять
горизонтальность печи, так как пол может
сдвинуться, а печь — сместиться.
пРиМеЧание. Перекос при установке
может привести к
неправильной работе печи и
неравномерному выпеканию
продуктов из полужидкого
теста.
оГРаниЧение пеРеМеЩениЙ
пеРедвижноГо обоРУдования
Если прибор поставляется без шнура питания,
но с комплектом роликов, то он должен
быть привязан к неподвижной конструкции.
Должно быть предусмотрено средство,
надежно ограничивающее перемещение
прибора таким образом, чтобы не
растягивался электрический провод. Должны
быть выполнены следующие требования:
1. Максимальная высота роликов — 152 мм.
2. Два ролика должны быть снабжены
тормозами.
3. Такой передвижной прибор или прибор
на передвижной стойке должен быть
прикреплен к конструкции здания гибкой
связью.
Гибкая связь должна крепиться к
верхнему заднему краю прибора. Гибкая
ограничительная связь не входит в комплект
и заводом не поставляется.
пРедостеРежение
ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ.
Не собранное до конца
приспособление должно находиться
под наблюдением.
