MN-29759 (ред. 3) • TH/III & SK/III. руководСтво по уСтаНовке, экСплуатации и обСлуживаНию Стр. 41

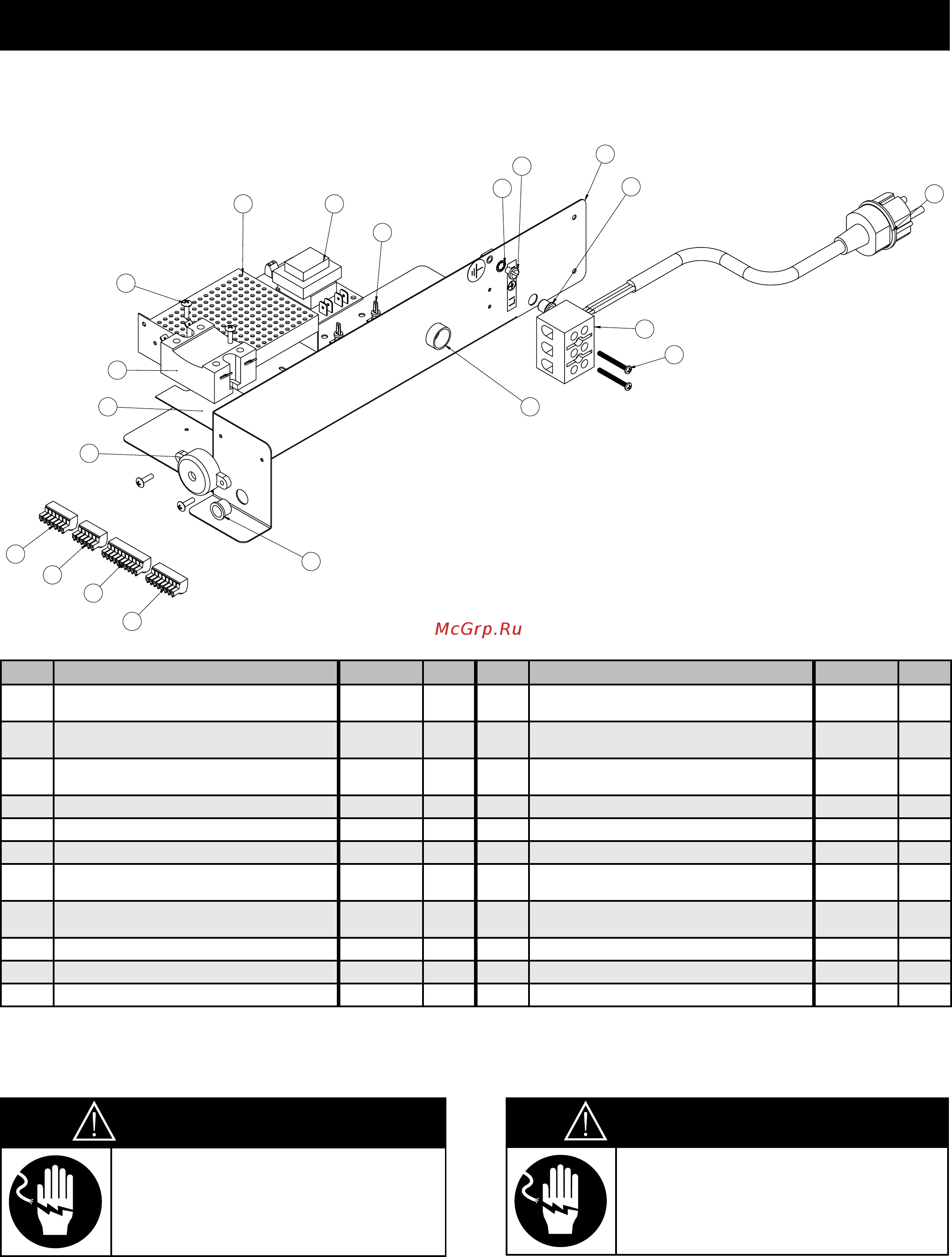

ЭлеКтРоннЫе КоМпонентЫ. 300-TH/III
обслУживание
5
4
3
1
2
8
6
7
20
1918
15
16
17
14
9
13
12
11
10
Показаны для 230 В
Номера деталей и чертежи могут быть изменены без предварительного уведомления.
поЗ. описание иЗд. № Кол. поЗ. описание иЗд. № Кол.
1
ШАЙБА СТОПОРНАЯ
ЗВЕЗДООБРАЗНАЯ
WS-2467 1 11 РАЗЪЕМ, 10-КОНТАКТНЫЙ CR-33717 1
2
ВИНТ ЗАЗЕМЛЕНИЯ С ПОЛУКРУГЛ.
ГОЛОВКОЙ, 10-32 X 1/4
SC-2190 1 12 РАЗЪЕМ, 7-КОНТАКТНЫЙ CR-33762 1
3
СТОЙКА ЭЛЕКТРООБОРУДОВАНИЯ
СТАНДАРТНАЯ
5014530 1 13 РАЗЪЕМ, 8-КОНТАКТНЫЙ CR-33761 1
4 ВТУЛКА, 3/8 ДЮЙМА, ЧЕРНАЯ BU-3419 1 14 ГУДОК BP-3567 1
5 ШНУР ПИТАНИЯ, 230 В, 2,4 м CD-3922 1 15 РАДИАТОР HE-33926 1
ШНУР ПИТАНИЯ, 120 В, 1,5 м CD-3397 1 16 РЕЛЕ RL-33829 1
6 СОЕДИНИТЕЛЬНЫЙ БЛОК BK-3019 1 17
ВИНТ С ПЛОСКОЙ ГОЛОВКОЙ, С
КРЕСТООБР. ШЛИЦЕМ, 6-32 X 1/2, NC
SC-2472 6
7
ВИНТ С ПОЛУКРУГЛ. ГОЛОВКОЙ,
6-32 X 1-1/4
SC-2365 2 18 ПЛАТА ПИТАНИЯ BA-36144 1
8 ВТУЛКА, ОТВ., 3/4 ДЮЙМА BU-3008 19 ПЛАТА КОНТРОЛЯ НАПРЯЖЕНИЯ BA-33764 1
9 ВТУЛКА, ОТВ., 1/2 ДЮЙМА BU-3006 1 20 РАСПОРКА МОНТАЖНАЯ SP-33832 4
10 РАЗЪЕМ, 6-КОНТАКТНЫЙ CR-33719 1
опасно
ОТКЛЮЧАЙТЕ ОТ
ИСТОЧНИКА ПИТАНИЯ ДО
НАЧАЛА ОЧИСТКИ ИЛИ
ОБСЛУЖИВАНИЯ
опасно
ЗАБЛОКИРУЙТЕ ПАНЕЛЬ
УПРАВЛЕНИЯ ВПЛОТЬ ДО
ОКОНЧАНИЯ РАБОТ.
