Основные компоненты
12
•
Избегайте случайных рывков пускового шнура
при нормальном режиме работы мотора.
Потеря мощности мотора означает потерю
лодкой управляемости. Кроме того, при потере
мощности мотора лодка быстро замедляет
свое движение, в результате чего находящихся
в нем людей и предметы может резко бросить
вперед.
ПРИМЕЧАНИЕ: _________________
Двигатель не может быть запущен со
снятым зажимом.
Кнопка остановки двигателя
Для размыкания цепи зажигания и
остановки двигателя нажмите эту кнопку.

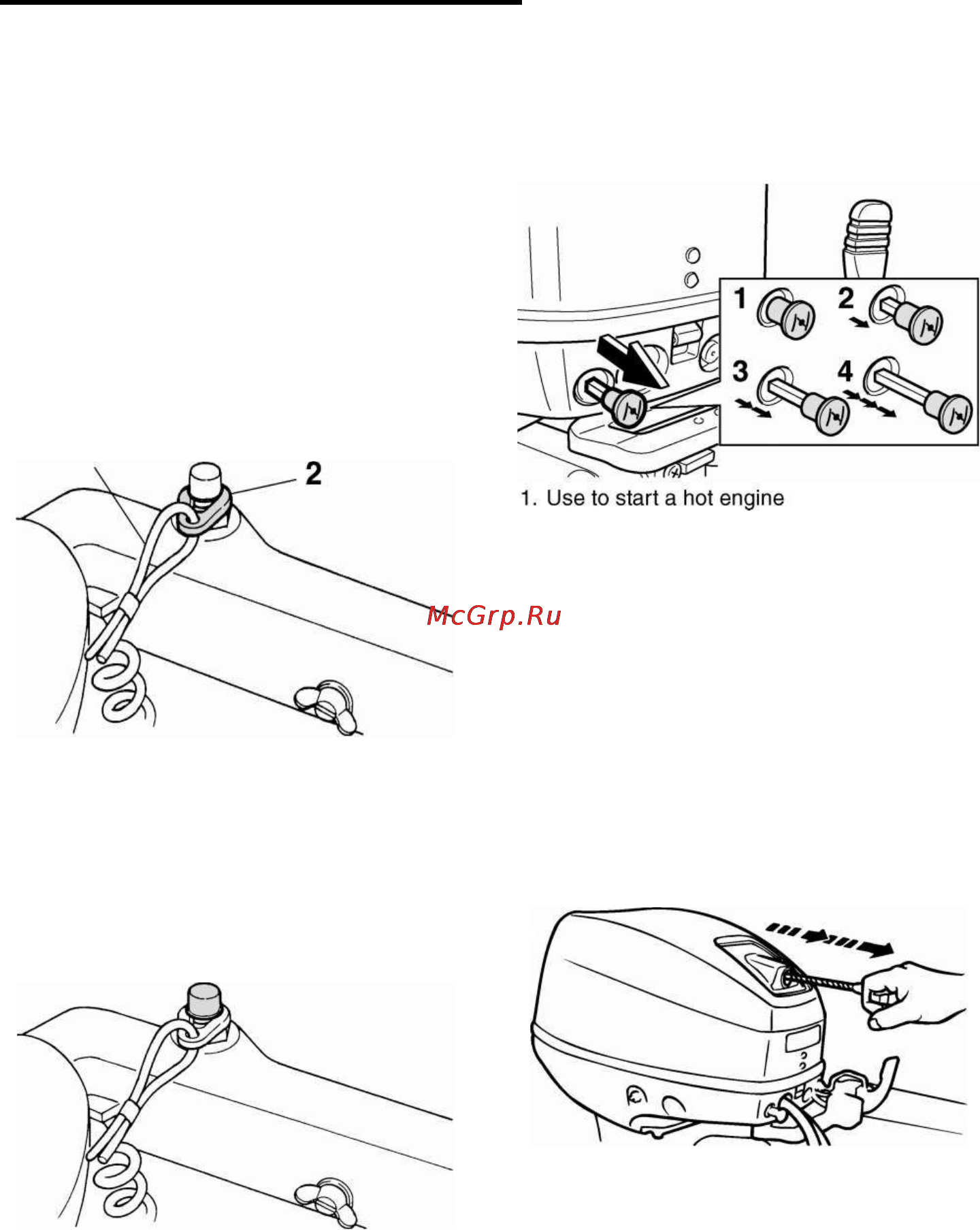

Ручка воздушной заслонки
Для питания двигателя обогащенной
топливной смесью, необходимой для
запуска, вытяните эту ручку. Ручка
воздушной заслонки имеет 4 рабочих
положения, показанных на следующем
рисунке.
Рукоятка ручного стартера.
Для запуска двигателя сначала осторожно
потяните ручку на себя, пока не
почувствуете сопротивления. Из этого
положения быстро потяните ручку прямо на
себя для проворачивания двигателя.
Регулятор усилия поворота руля.
Устройство обеспечивает регулирование
усилия поворота рулевого механизма и
может быть настроено в соответствии с
предпочтениями рулевого. Регулировочный
1. Шнур
2.
Зажим
1. Исп. Для запуска горячего двигателя.
2. Ист. Для прогрева холодного двигателя или
повторного запуска прогретого двигателя.
3. Ист. Для прогрева холодного двигателя или
повторного запуска прогретого двигателя.
4. Используйте для запуска холодного
двигателя.
