Обслуживание
46

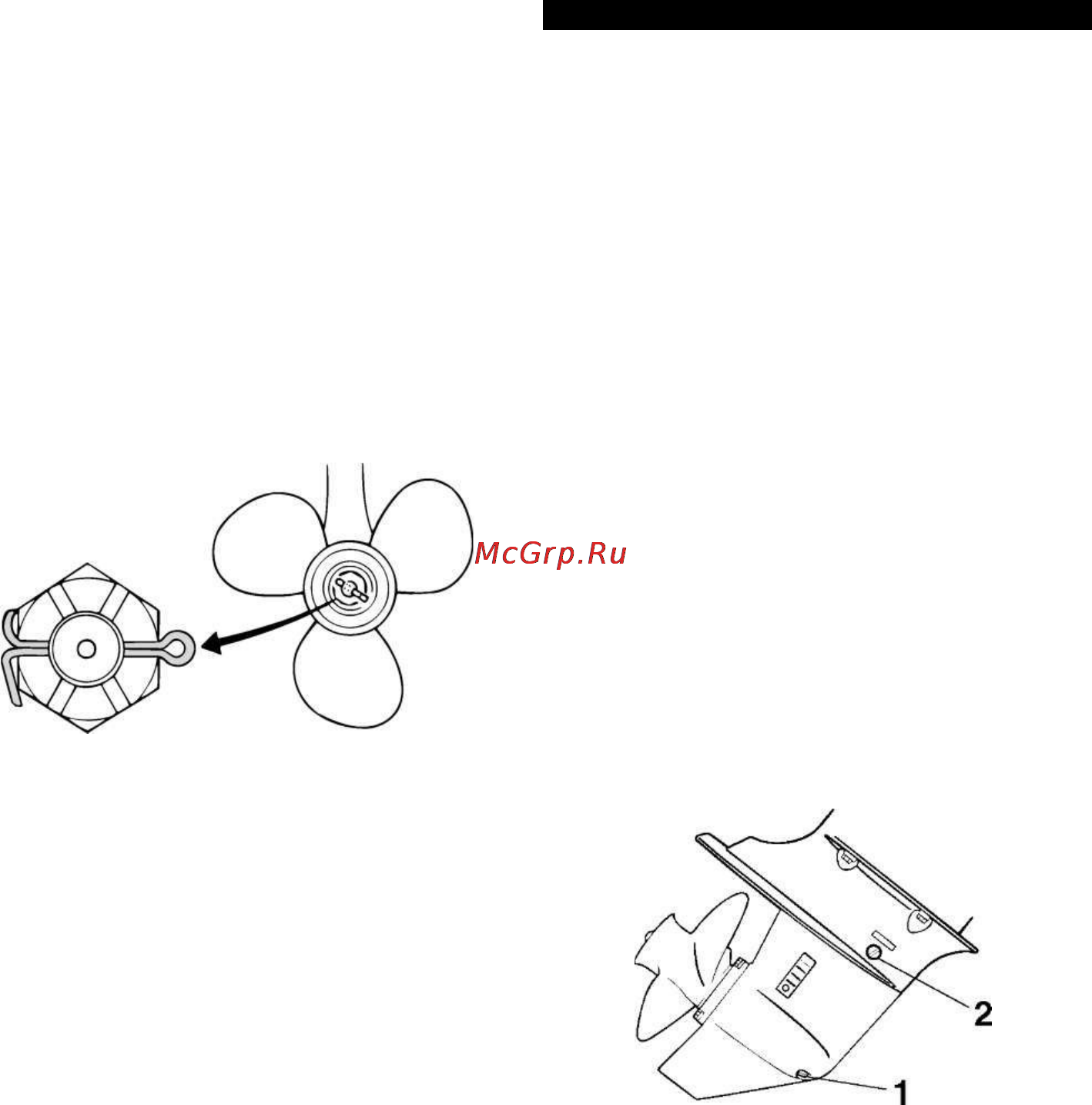

Установка гребного винта.
Шпоночные модели.
ВНИМАНИЕ:
•
Перед установкой гребного винта
убедитесь в том, что упорная шайба
установлена, в противном случае
нижняя часть корпуса подвесного
мотора и ступица гребного винта могут
быть повреждены.
•
Обязательно используйте новый
шплинт и надёжно отогните концы. В
противном случае гребной винт в
процессе работы может отделиться
и будет утерян.
1.
1. Нанесите морскую консистентную смазку
или коррозионно-стойкую смазку на вал
гребного винта.
2.
Установите распорную втулку (если есть),
упорную шайбу и гребной винт на вал.
3.
Установите распорную втулку (если есть) и
шайбу. Затяните гайку гребного винта с
указанным моментом затяжки.
4.
Установите гайку гребного винта по
отверстию в валу гребного винта. Вставьте
новый шплинт в отверстие и отогните его
лапки.
ПРИМЕЧАНИЕ:
Если гайка гребного винта не совпадает с
отверстием в валу после затяжки с
указанным моментом затяжки, подтяните
гайку дальше до совпадения с отверстием.
Замена редукторного масла
ВНИМАНИЕ
•
Убедитесь, что подвесной мотор
надёжно прикреплён к транцу или
устойчивой станине. Если подвесной
мотор внезапно упадёт на вас, он
может нанести серьёзную травму.
•
Никогда не следует находиться под
наклонённым опускаемым блоком,
даже когда упорный рычаг или кнопка
мотора в полностью наклоненном
положении заблокированы. Если
подвесной мотор внезапно упадёт, он
может нанести серьёзную травму.
1.
Наклонить навесной мотор таким образом,
чтобы винт слива редукторного масла
оказался в самом нижнем (возможном)
положении.
2.
Установить под редуктором подходящую
емкость.
3.
Выкрутить винт слива редукторного масла и
прокладку.
ПРИМЕЧАНИЕ: _________________
Всегда используйте новые прокладки.
1. Сливной винт редукторного
масла
2.
Винт уровня масла
