Обслуживание
45
запуска мотора может привести к
получению серьезных травм.
• Перед осмотром, демонтажом и
установкой винта снимите свечные
колпачки со свечей зажигания,
установите рычаг переключения
передач в нейтральное положение, а
также извлеките шнур выключения
двигателя из выключателя
двигателя.
• Запрещается удерживать винт рукой
при ослаблении или затягивании гайки
крепления винта. Для предотвращения
проворачивания винта вставьте
деревянный брусок между
противокавитационной пластиной и
винтом.
Контрольные точки
•
Проверьте каждую лопасть гребного
винта на наличие износа, эрозии
вследствие кавитации или других
повреждений.
•
Проверьте вал гребного винта на
наличие повреждений.
•
Проверьте шпонки на наличие износа
или повреждений.
•
Проверьте, не намотались ли
рыболовные снасти на вал гребного винта.
Проверьте сальник вала гребного винта.
Снятие гребного
винта (шпоночные
модели)
2. Выпрямите шплинт и извлеките его,
используя для этого клещи или
пассатижи.
1.
Отверните гайку гребного винта,
снимите шайбу и распорную втулку (если она
установлена).

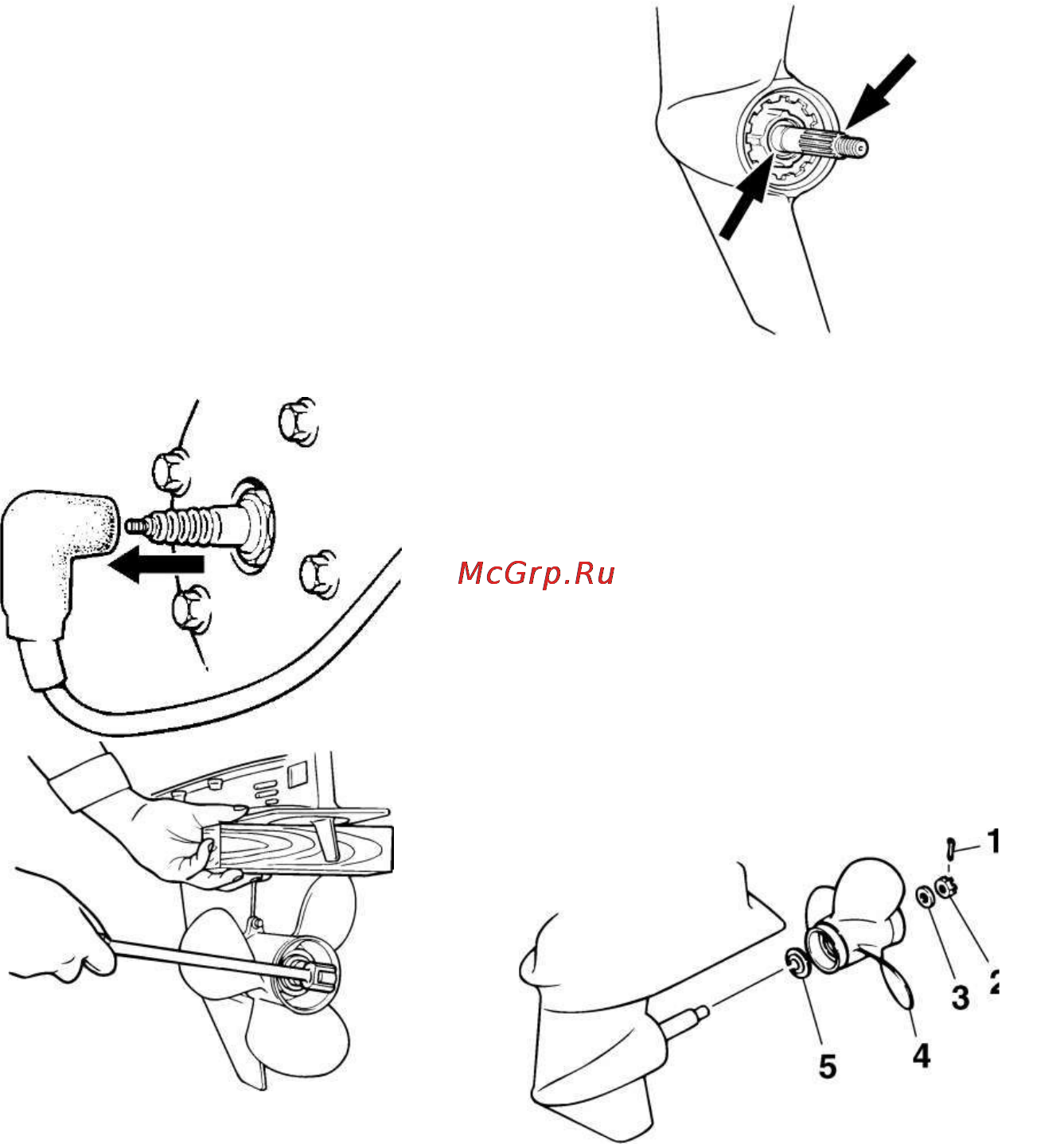

1. Шплинт
2. Гайка гребного винта
3. Шайба
4. Гребной винт
5. Упорная шайба
3. Снимите гребной винт и упорную .
