Основные компоненты
13
винт или болт располагается на
поворотном кронштейне.
Для увеличения сопротивления поверните
устройство регулировки по часовой стрелке.
Для уменьшения сопротивления поверните
устройство регулировки против часовой
стрелки.
ВНИМАНИЕ
Не затягивайте чрезмерно фрикционный
регулятор. Если сопротивление будет
слишком высоко, будет трудно
осуществлять руление, и это может
привести к аварии.
Тяга установки угла наклона.
Положение штока триммера определяет
угол наклона подвесного мотора
относительно транца.

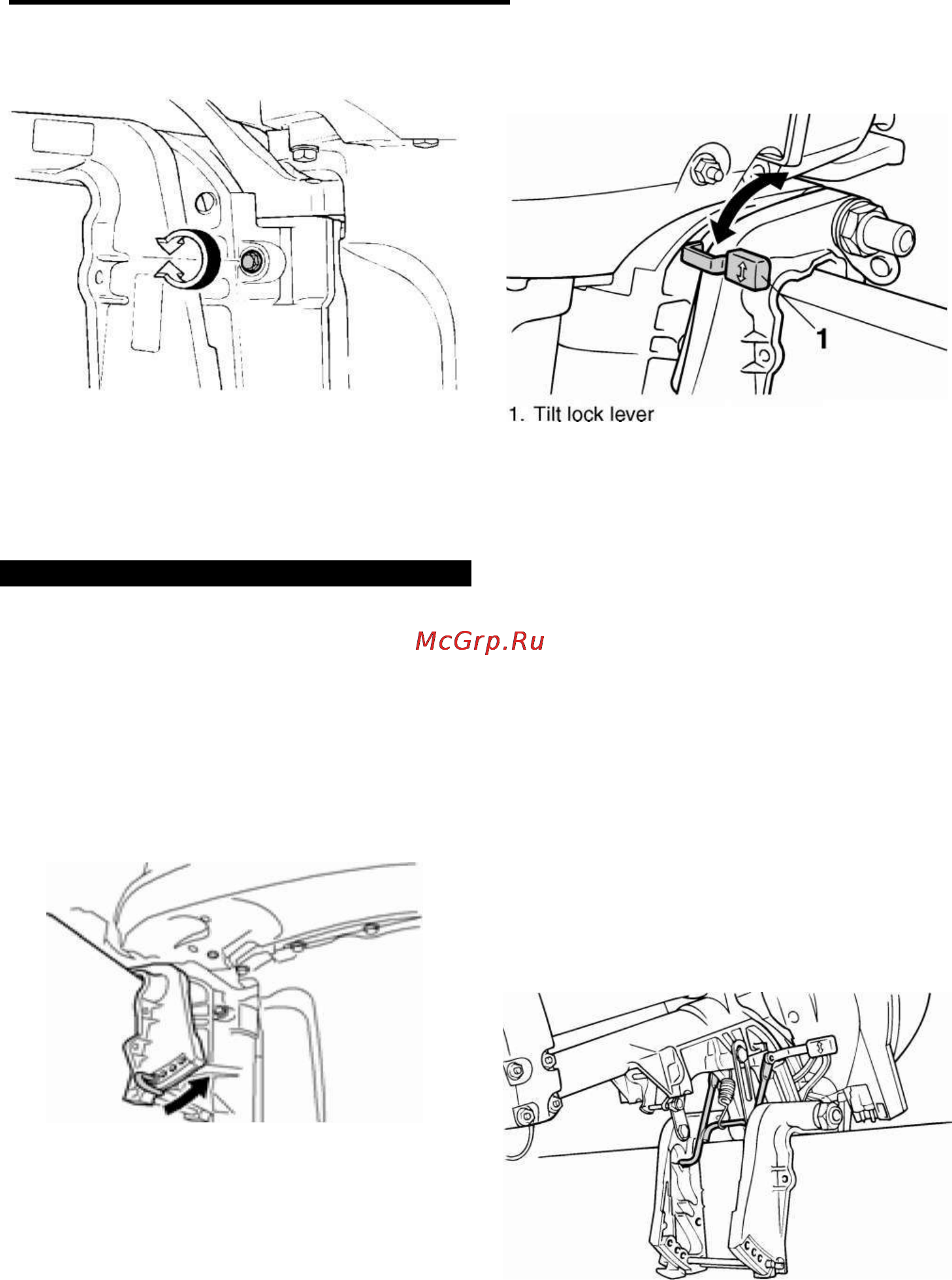

Рычаг фиксации наклона
Рычаг фиксации наклона применяется для
предотвращения подъема подвесного
двигателя из воды при движении задним
ходом.
Для подъема подвесного мотора
установите рычаг фиксации наклона в
положение (вверх). Для опускания
подвесного мотора установите рычаг
фиксации наклона в положение "JL" (вниз).
Рычаг поддержки угла наклона
Рычаг для поддержания мотора держит
подвесной мотор в полностью наклоненном
положении.
