Примечание:
День недели не будет отображаться, если функция часов отключена на
дисплее выбора функции (Function Selection).
Индикатор дня
недели и часов
°C
°C
TIME SUN
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
2
4
9
1
a
Установка времени
TIME SUN
2
3
4
Установка дня недели
4. Установка дня недели и времени
°C
°C
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
2
7
2
3
3
8
6
4
5
8
7
1
1
5
6
2
5
6
1
2 6
5
3
3
7
7
5.1. Включение/Выключение
<Для начала работы>
Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1.
• Загорится лампа включения 1 и индикатор дисплея.
<Типы экранов отображения>
Настройку языка дисплея можно изменить на русский язык при
помощи выбора функции на пульте дистанционного управления. См.
пункт [4]-1, раздела 8 для изменения установки языка.
Начальный установленный язык – английский.
Выбор функции: Устанавливает доступные функции и
диапазоны для пульта дистанционного
управления (функции таймера, ограничения
операций и т.д.)
Установка дня/времени:
Настраивает текущий день недели или время.
Стандартные экраны управления:
Отображает и определяет рабочее состояние
систем кондиционирования воздуха.
Монитор таймера:
Отображает текущие настройки таймера
(недельный таймер, простой таймер или таймер
автоматического включения или отключения).
Настройка таймера:
Настраивает работу любого таймера
(недельный таймер, простой таймерили таймер
автоматического включения или отключения).
<Изменение экрана>
Для перехода к A :
Удерживайте в течение 2 секунд нажатыми
кнопку выбора режима и кнопку включения/
выключения таймера “On/Off”.
Для перехода к B : Нажмите кнопку таймера “Menu”.
Для перехода к C : Нажмите кнопку выбора режима (Back).
Для перехода к D : Нажмите кнопки установки времени ( или ).
°F°C
TIMER
MON
OFF
WEEKLY
SUN MON TUE WED THU FRI SAT
WEEKLY
°F°C
°C
TIME SUN
Выбор функции
Установка дня/времени
Стандартные экраны управления
OFF ON
Монитор таймера Настройка таймера
ADC
BC
B

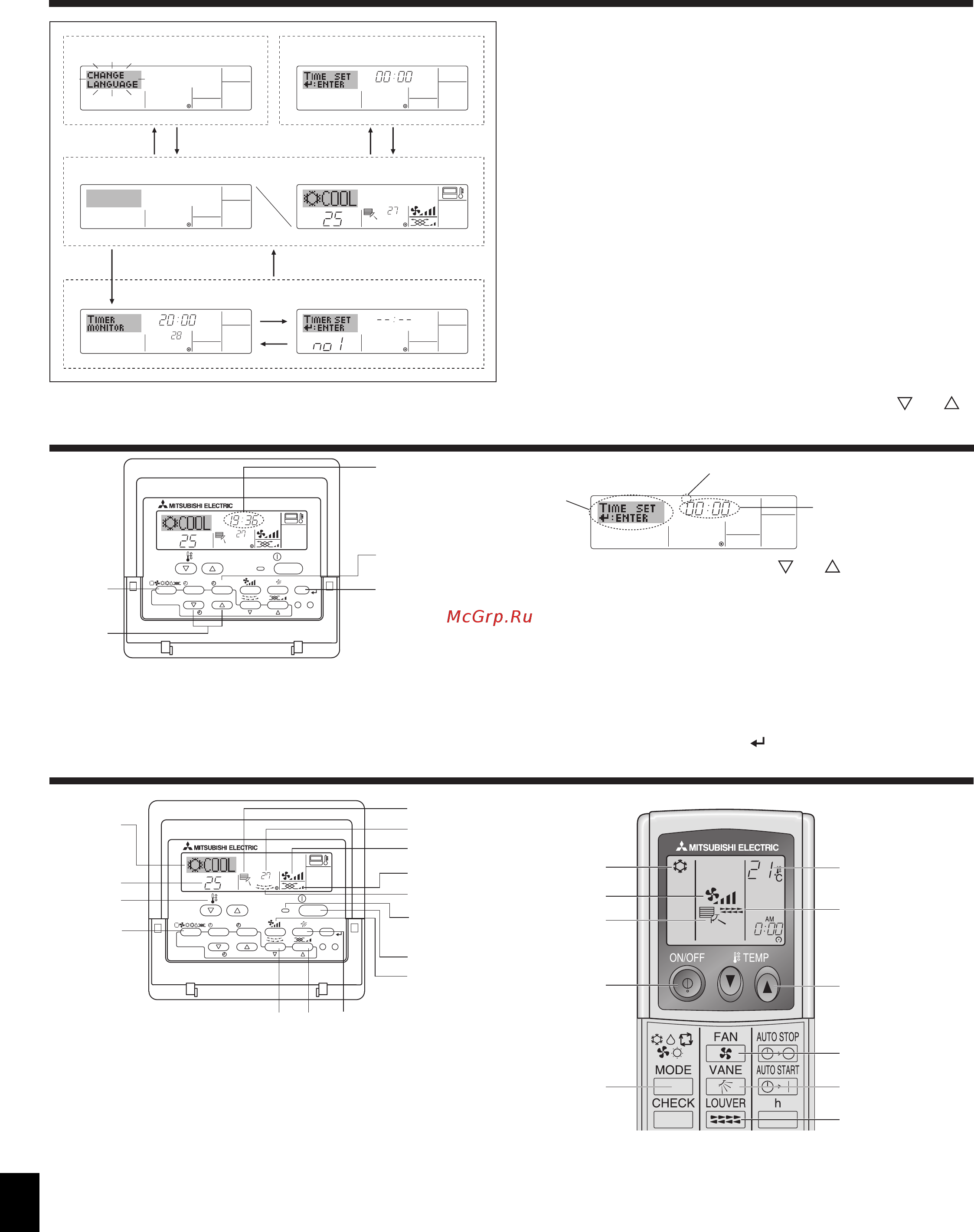

3. Конфигурация дисплея
5. Эксплуатация
1. Нажмите кнопку настройки времени или a для включения
отображения на дисплее 2.
2. Нажмите кнопку включения/выключения таймера “On/Off”
(установка дня) 9 для установки дня недели.
* Каждое нажатие кнопки переключает день, как показано на 3:
Sun (Вск) → Mon (Пнд) → ... → Fri (Птн) → Sat (Сбт).
3. Нажмите соответствующую кнопку настройки времени a для
установки времени.
* Пока вы удерживаете кнопку нажатой (4), временные интервалы
сначала будут иметь приращение по минуте, затем по десять
минут, а посте этогопо одному часу.
4. После выполнения соответствующих настроек в действиях 2и 3
нажмите кнопку “Filter” (Фильтр)
4 для сохранения значений.
