Установка монтажной пластины

1. Монтажная пластина должна крепиться к несущим элементам стены. Вокруг нее на стене

необходимо предусмотреть наличие свободного пространства.

2. Если стена выполнена из кирпича, бетона или подобного материала, просверлите в ней

пять или восемь отверстий диаметром 5 мм. Вставьте анкерные фиксаторы для соответ-

ствующих крепежных винтов.

3. Прикрепите монтажную пластину к стене шестью или восемью винами типа «А».

Примечание.

Устанавливайте монтажную пластину с учетом конструкции стены и расположения крепеж-

ных отверстий на пластине. Монтажные пластины для различных моделей могут отличаться

друг от друга. (Размеры даны в «мм», если не указаны другие единицы)

Сверление отверстия в стене

1. Определите местоположение отверстий у

левой и правой части монтажной пластины.

Центр отверстия должен располагаться на

указанном на вышеприведенных рисунках

расстоянии от пластины.

2. Просверлите отверстие для трубопровода

пустотелым сверлом диаметром 65 мм.

3. Отверстие должно иметь наклон вниз на-

ружу.

4. Всегда принимайте меры по защите тру-

бопровода (гильзу), если приходится свер-

лить металлическую сетку, металлическую

пластину и т.п.

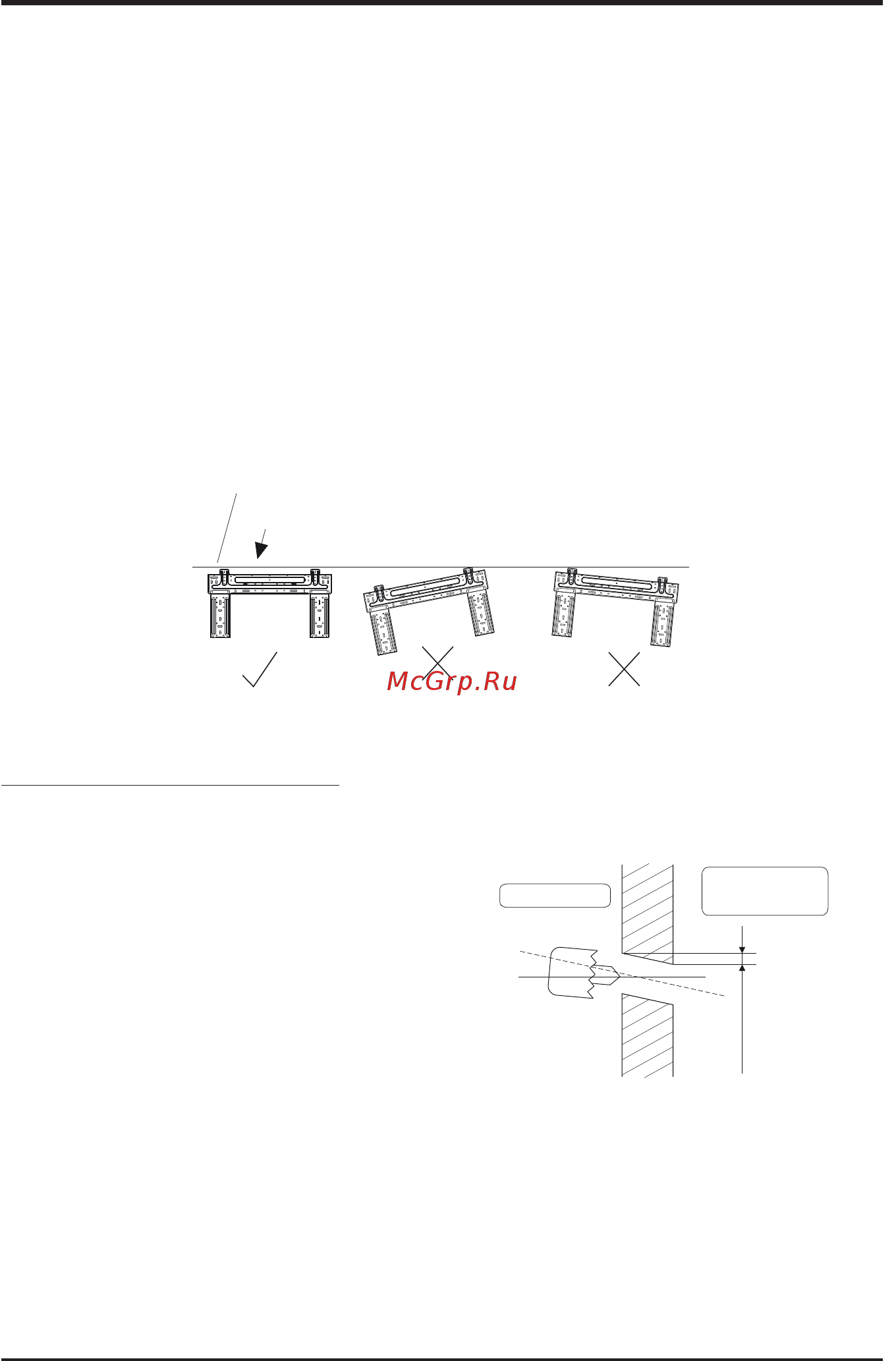

Правильное расположение

монтажной пластины

Стена

5-7 мм

Помещение

Наружное

пространство
