12 www.igc-aircon.com

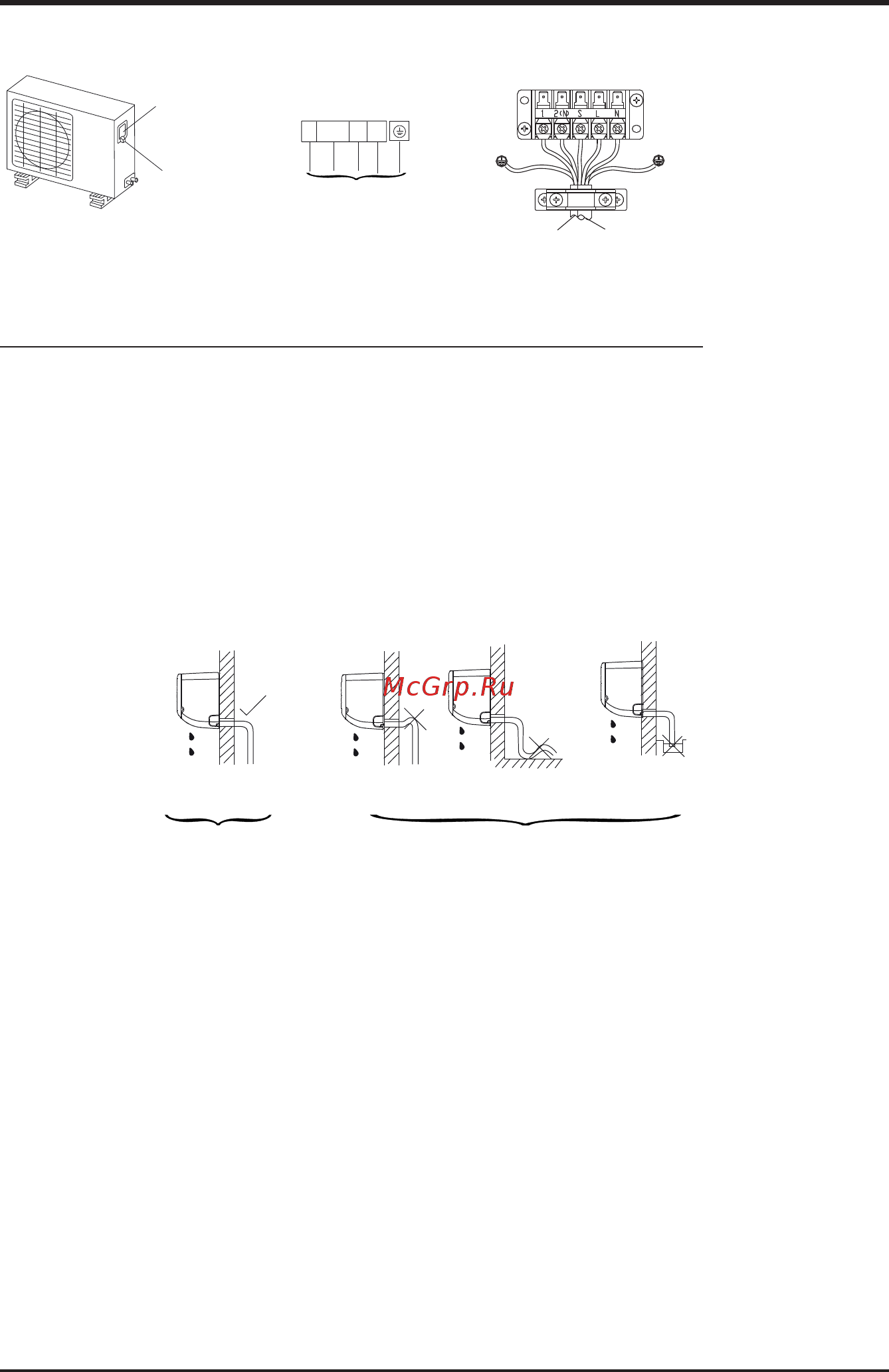

Клеммная колодка наружного блока

Монтаж трубопровода хладагента и организация дренажа

Дренаж

1. При организации дренажа дренажный шланг необходимо установить с уклоном вниз (см.

рис.). На иллюстрации показаны также и неправильные варианты прокладки дренажного

шланга.

2. При удлинении дренажного шланга обязательно изолируйте место соединения защитной

трубкой, не допускайте провисания шланга.

Монтаж соединительных трубопроводов

1. Для вывода трубопроводов влево или вправо необходимо снять соответствующую крышку

с боковой панели.

2. Для вывода трубопроводов назад справа и слева проложите их, как показано на рисунках.

3. Прочно стяните вместе трубопроводы, соединительный кабель и дренажный шланг мон-

тажной лентой, как показано на рисунке.

Примечание.

Убедитесь, что дренажный шланг пристыкован с левой стороны (заводская установка), как

показано на рисунке, иллюстрирующем вывод трубопроводов назад справа. При необхо-

димости переноса места стыковки дренажного шланга на правую сторону проложите тру-

бопроводы, как показано на рисунках, иллюстрирующих вывод их вправо или назад справа.

При этом обязательно заглушите левое дренажное отверстие (при наличии).

правильно неправильно

Избегайте изгибов шланга

препятствующих свободному

стеканию воды

Не отпускайте конец

дренажного шланга

в воду

крышка

винт

к внутр. блоку к внеш. блоку

для моделей 24-30

к внутр. блоку

для моделей 7-18

модели охлаждение/нагрев

1 2(N) 3 4
