14 www.igc-aircon.com

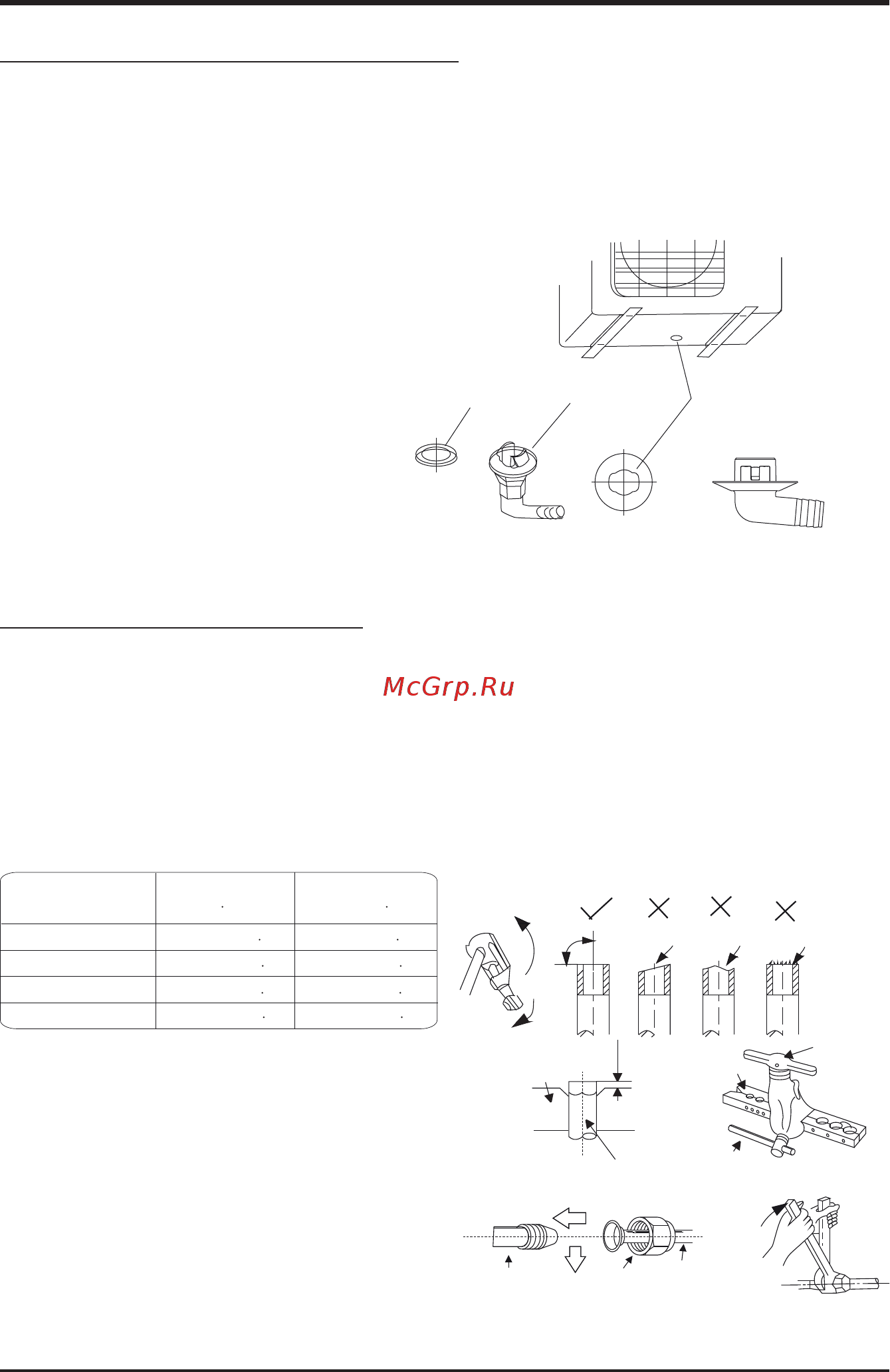

Отвод конденсата от наружного блока
Дренажные узлы наружных блоков могут слегка отличаться по внешнему виду.
Монтаж дренажного узла с уплотнительной прокладкой наденьте на дренажный узел про-
кладку, затем вставьте его в отверстие в днище дренажного поддона наружного блока и по-
верните на 90° для фиксации на
месте. Монтаж дренажного узла,
вставьте дренажный узел в отвер-
стие в днище дренажного поддона
наружного блока до щелчка, свиде-
тельствующего о надежной фикса-
ции узла в отверстии.
Присоедините к штуцеру дренаж-
ного узла шланг (приобретается от-
дельно), обеспечивающий отвод
конденсата из наружного блока во
время работы в режиме обогрева.
Подсоединение трубопровода
Развальцовка
1. Обрежьте конец трубы труборезом.
2. Наденьте на трубу раструбную гайку, удалите заусенцы с поверхности резания и выпол-
ните развальцовку трубы.
3. Надежно зафиксируйте медную трубку в зажимном приспособлении, обеспечив положе-
ние, указанное в приведенной ниже таблице.
Затяжка соединений
• Совместите концы труб, предназначен-
ных для соединения.
• Крепко затяните раструбную гайку уси-
лием пальцев руки, затем подтяните со-
единение с помощью динамометричес-
кого и трубного ключей.
• Излишнее усилие затяжки может приве-
сти к повреждению гайки.
уплотнительная
прокладка
дренажный
узел
отверстие в днище
дренажного под-
дона наружного
блока
заусенцы
ручка
оправка
медная
трубка
оправка
трубка внутрен-
него блока
раструбная
гайка
внешний
трубопровод
А
зажимная
рукоятка
неровный
срез
скошенный
срез
90
O
6.35
9.52
12.7
16
1500 (153 кгс см)
2500 (255 кгс см)
3500 (357 кгс см)
4500 (459 кгс см)
наружный диаметр
трубы, мм
крутящий момент
(Н см)
дополнительный
момент (Н см)
1600 (163 кгс см)
2600 (265 кгс см)
3600 (367 кгс см)
4700 (479 кгс см)
от внешнего блока
