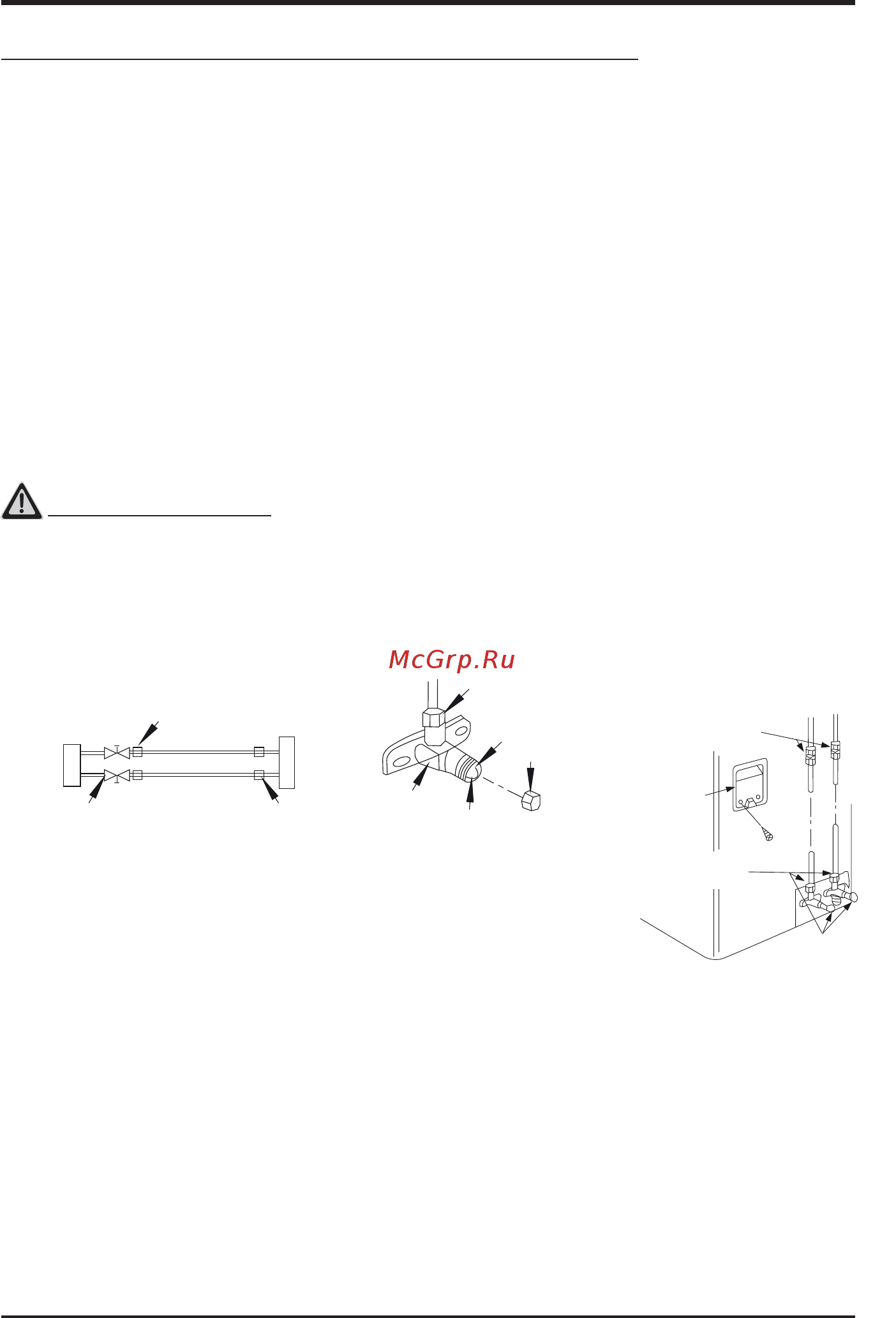

Вакуумирование, проверка герметичности, дозаправка
1. Вакуумирование
• Внутренний блок и соединительные трубопроводы между внутренним и наружным бло-
ками должны быть проверены на герметичность и вакуумированы для удаления неконден-
сирующихся газов и влаги из системы.
• Проверьте правильность соединения системы трубопроводов между внутренним и на-
ружным блоками (как жидкостных, так и газовых) и готовность электрической системы к
пробному запуску.
• Длина трубопровода и количество дозаправяемого хладагента (см. на стр. 6):
• Для моделей, работающих на хладагенте R410А: добавляемый в систему кондиционера
хладагент должен быть всегда в жидком состоянии Не заправляйте из газовой фазы!
• При перемещении кондиционера в другое место расположения следует выполнить откачку
посредством вакуумного насоса.
ПРЕДОСТЕРЕЖЕНИЕ
• Откручивайте шток клапана, пока он не упрется в ограничитель. Не пытайтесь крутить его
дальше.
• Крепко закрутите колпачок штока гаечным ключом или иным инструментом.
• Момент затяжки колпачка.
А: Запорный клапан низкого давления
В: Запорный клапан высокого давления
С и D: Концы трубопроводов.
2. Работа с вакуумным насосом
1. Полностью затяните раструбные гайки, вентили А, В и соединения С, D, подсоедините за-
рядный шланг распределительного коллектора к впускному концу запорного вентиля на сто-
роне газа.
2. Подсоедините зарядный шланг к вакуумному насосу.
3. Полностью открутите рукоятку Lo распределительного коллектора.
4. Включите вакуумный насос на откачку. После начала откачки слегка ослабьте раструбную
гайку на запорном вентиле стороны газа и убедитесь, что воздух входит в систему. (При этом
звук работы вакуумного насоса изменится, а вакуумметр покажет значение 0 вместо минуса).
5. После окончания откачки полностью закрутите рукоятку Lo распределительного коллек-
тора и выключите насос.
A
C
D
B
запорный вентиль
раструбная гайка
раструбная гайка
ограничитель
шток клапана
корпус клапана
колпачок
внутренний блок
хладагент
наружный блок
сторона жидкости
сторона газа
C
D
раструбная гайка
место проверки соединений
внутреннего блока
крышка
место наружнего соединения
D
B
C
A
