IGC RAS/RAC-V09NHW [13/32] Подключение кабеля к наружному блоку

www.igc-aircon.com 11

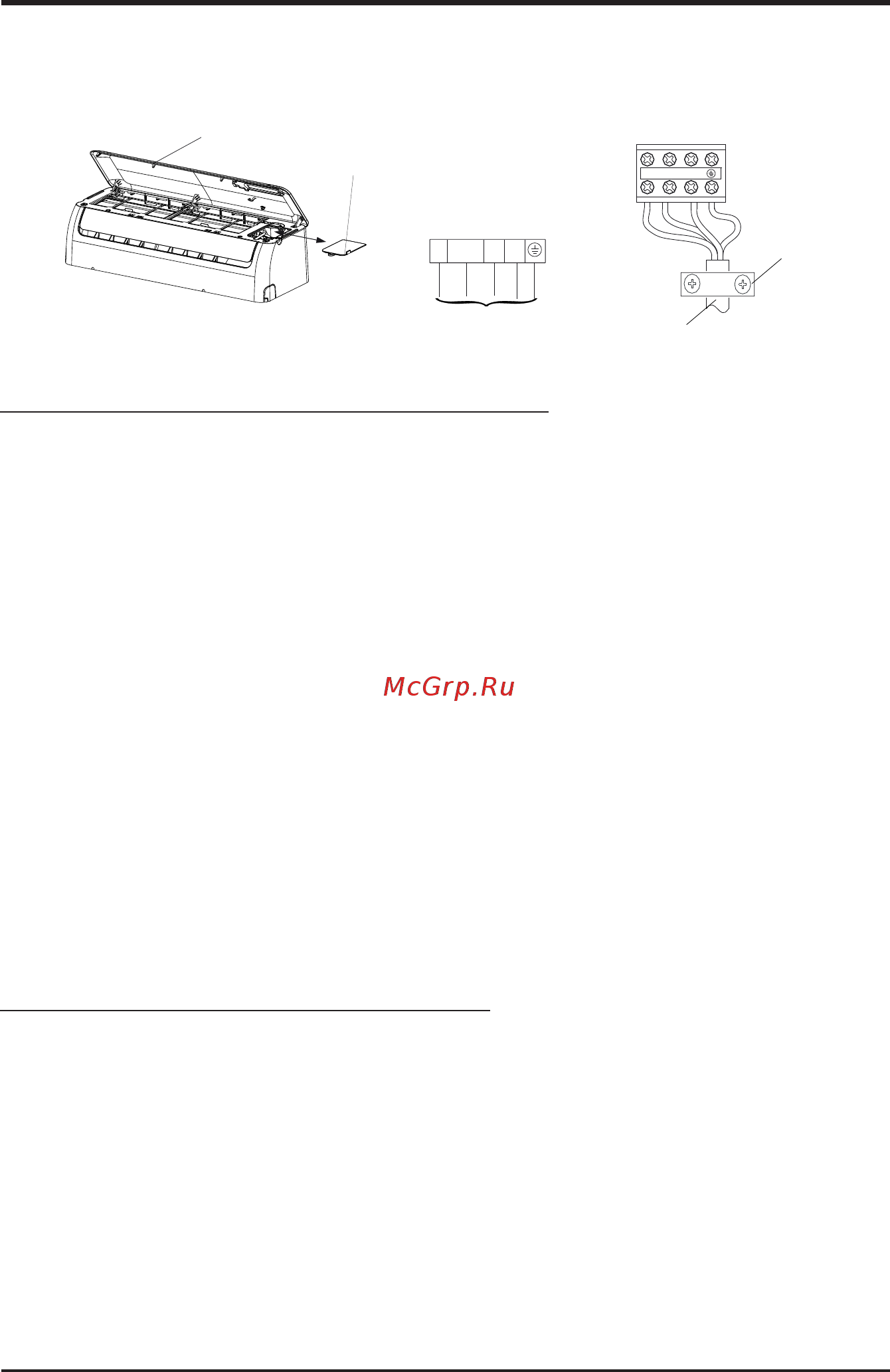

Клеммная колодка внутреннего блока

Рекомендации по установке наружного блока

• Во избежание передачи вибрации и шумов от работающего кондиционера устанавливайте

наружный блок на прочном, жестком основании.

• Определите направление, в котором будет выбрасываться воздух, и убедитесь, что на его

пути нет препятствий. Если место установки подвергается воздействию сильного ветра (на-

пример, со стороны моря), то для обеспечения нормальной работы вентилятора следует

устанавливать блок вдоль направления ветра у стены или использовать пылезащитные пла-

стины и защитные экраны.

• В местностях с повышенной ветровой нагрузкой следует предусмотреть меры по защите

блока от воздействия ветров. Используемый при подвесном монтаже монтажный крон-

штейн должен соответствовать техническим требованиям по установке блока. Стена, пред-

назначенная для подвески блока, должна быть выполнена из сплошного кирпича, бетона

или материала аналогичной несущей способности. В противном случае необходимо ее уси-

ление, а также использование амортизирующих опор.

• Крепление кронштейна к стене и кондиционера к кронштейну должно быть надежным,

прочным и долговечным.

• Следует убедиться в отсутствии препятствий для отвода выходящего из блока воздуха.

Подключение кабеля к наружному блоку

1. Отвернув винт, снимите крышку платы управления наружного блока.

2. Подсоедините провода кабеля к клеммам в соответствии с маркировкой на клеммных ко-

лодках внутреннего и наружного блоков.

3. Прикрепите кабель к плате управления проводным зажимом.

4. Для предотвращения попадания воды поместите соединительный кабель в оболочку, как

показано на рисунке в разделе «Монтаж соединительных трубопроводов».

5. Заизолируйте неиспользуемые провода изоляционной лентой. Необходимо исключить

возможность их контакта с находящимися под напряжением или металлическими частями

конструкции.

передняя панель

к наружному блоку

для моделей 7 -18

к наружному блоку

для моделей 24-30

клемма

модели охлаждение/нагрев

крышка электрического

блока

1 2(N) 3 4

2(N)
