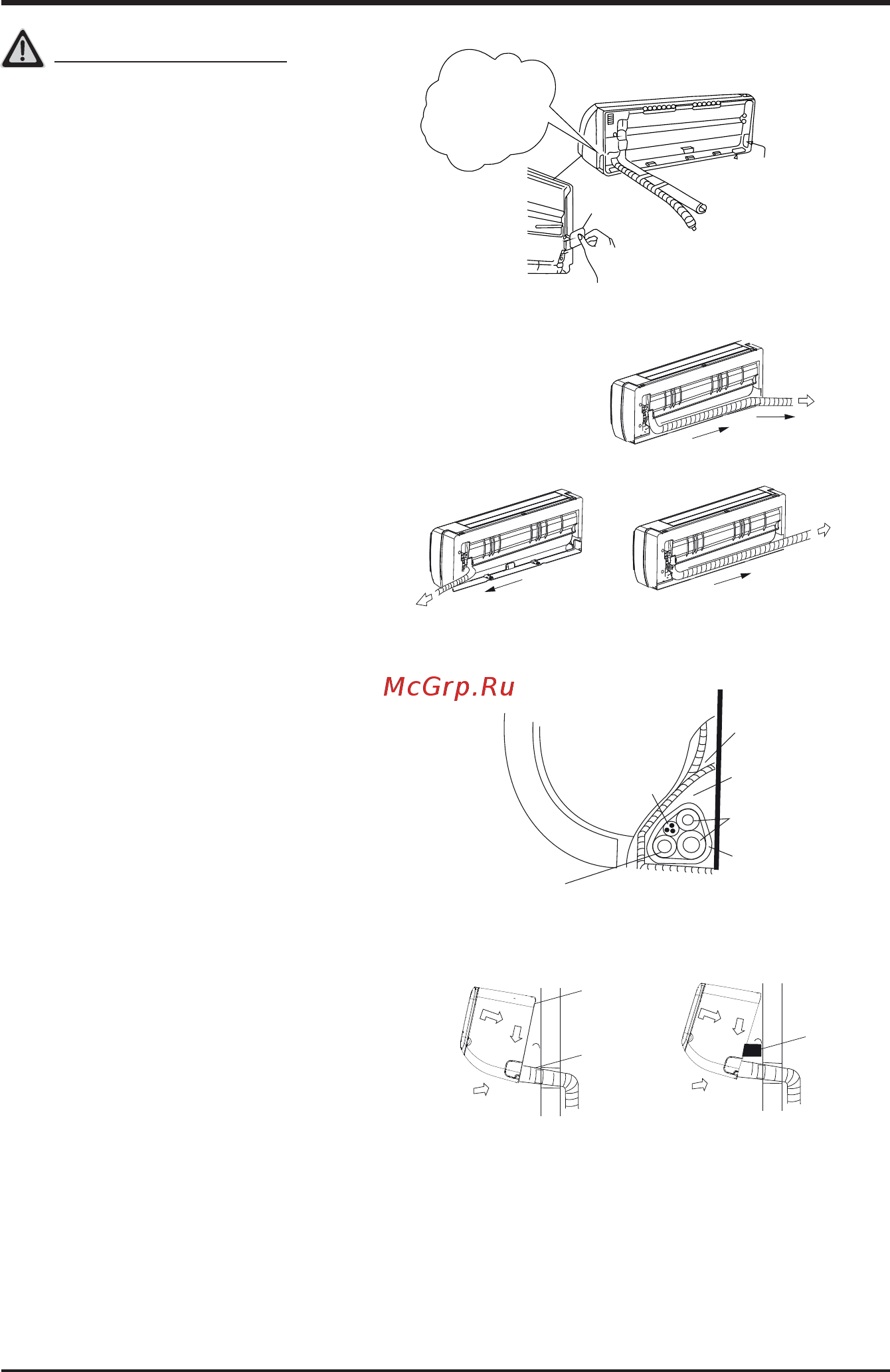

www.igc-aircon.com 13
ПРЕДОСТЕРЕЖЕНИЕ
• Запрещается перекладывать трубо-
провод слева направо в горизонталь-
ной плоскости. Это грозит
скручиванием и повреждением тру-
бопровода. Отогните трубопровод
слева вниз в вертикальной плоскости,
затем из вертикального нижнего по-
ложения отогните вправо вбок.
Монтаж внутреннего блока
1. Пропустите связку трубопроводов
через отверстие в стене.
2. Повесьте внутренний блок на верх-
нюю часть монтажной пластины (На-
цепите внутренний блок на верхнюю
часть монтажной пластины). Убеди-
тесь, что крючки надежно сидят на
монтажной пластине, покачав их
вправо-влево,
3. Проложить трубопроводы будет
легче, если поднять нижнюю часть
блока и вставить между ним и стеной
подкладку. После прокладки трубо-
проводной связки можно будет вы-
нуть.
4. Надавите на левый и правый ниж-
ний край блока в направлении мон-
тажной пластины и убедитесь, что
крепежные элементы вошли в за-
хваты.
внутренний блок
соединительный
кабель
камера
для конденсата
канал для размещения
трубопроводов
соединительный
трубопровод
обмотка связки труб
дренажный шланг
верхнее
крепление
нижнее
крепление
подкладка
Проложите и при-
мотайте дренажный
шланг к трубопрово-
дам, как показано на
рисунке ниже
крышка отверстия для вывода
трубопроводов влево
крышка отверстия для вывода
трубопроводов вправо
вывод трубопроводов
назад справа
вывод трубопроводов
назад слева
вывод трубопроводов
вправо
вывод трубопроводов
влево
