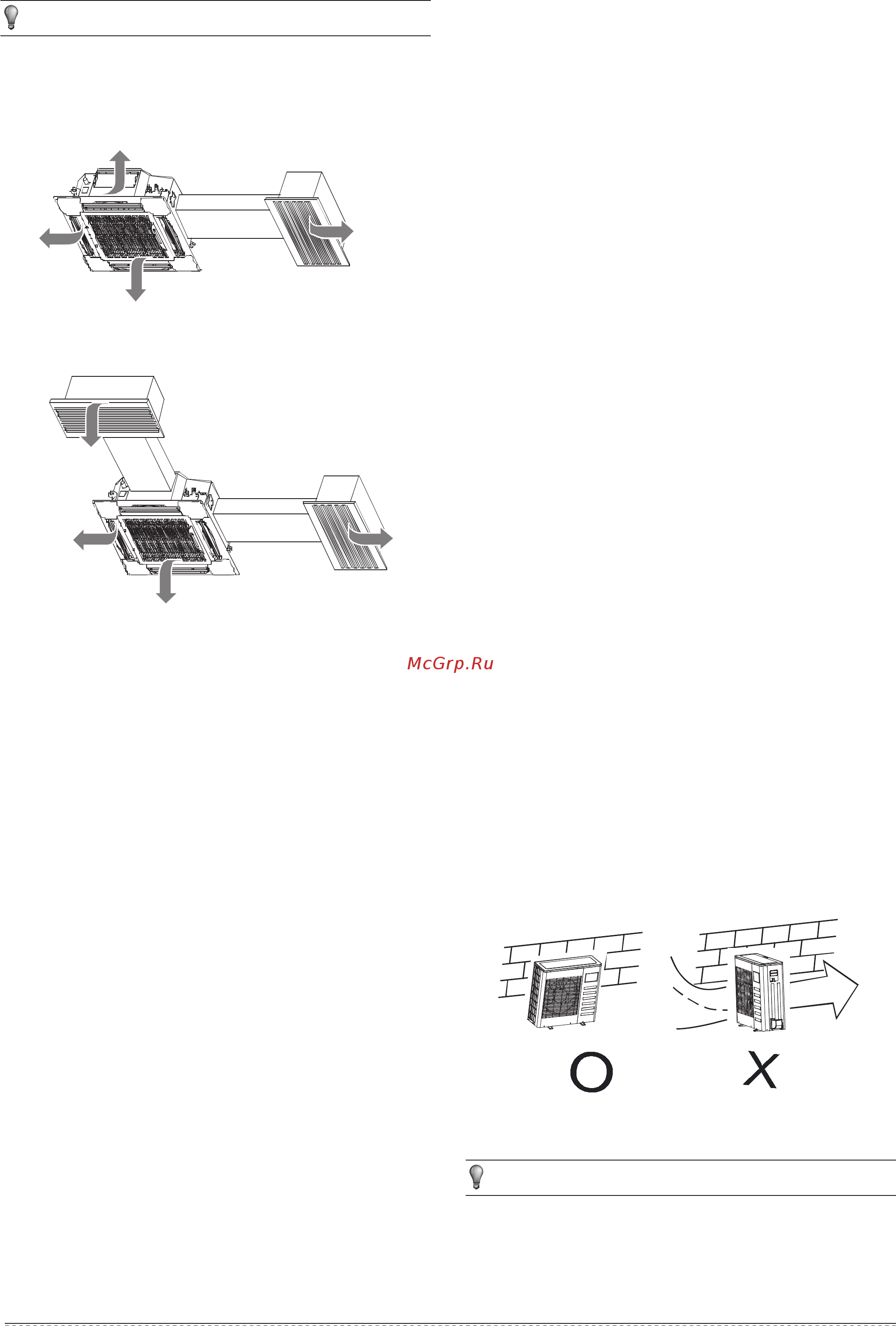

I Модели с 18 по 24 Модели с 36 по 60 6 МОНТАЖ НАРУЖНОГО БЛОКА ПРИМЕЧАНИЕ 6 1 Место установки А 160 мм В 75 мм А 160 мм В 95 мм 36 45 541 Рис 5 21 Для одноканальной установки Для моделей с 18 по 24 объем воздуха составляет около 300 360 мз ч Для моделей с 36 по 60 объем воздуха составляет около 400 640 мз ч Максимальная длина воздуховода 2 м Расположенное со стороны воздуховода выпускное от верстие основного блока должно быть закрыто Для двухканальной установки Для моделей с 18 по 24 объем воздуха составляет около 200 260 мз ч Для моделей с 36 по 60 объем воздуха составляет около 300 500 мз ч Максимальная длина воздуховода 1 5 м для каждого воздуховода Расположенное со стороны воздуховода выпускное от верстие основного блока должно быть закрыто Инструкция по монтажу 8 Наружный блок следует устанавливать в месте соответ ствующем приведенным ниже требованиям Достаточное свободное пространство для установки и об служивания Отверстия забора и выпуска воздуха не должны быть перекрьпы либо подвергаться воздействию сильного ветра Место установки должно быть сухим и хорошо вентилируе мым Поверхность места установки должна быть плоской и гори зонтальной Она должна выдерживать вес блока и не допу скать появления дополнительного шума и вибраций Ваши соседи не будут обеспокоены шумом или выходящим воздухом Место должно обеспечивать легкость прокладки трубопро водов и кабелей Определите положение при котором выходящий воздух не будет блокироваться Не должно существовать риска возгорания по причине утеч ки горючего газа Длина трубопроводов между внутренним и наружным бло ками не должна превышать допустимую При установке в месте воздействия сильного ветра напри мер на морском побережье обеспечьте нормальную работу вентилятора расположив блок вдоль стены либо исполь зуйте защитный экран См рис 6 1 По возможности не устанавливайте блок в местах воздей ствия прямых солнечных лучей При необходимости установите защитные ставни не препят ствующие движению воздуха При работе в режиме нагрева из наружного блока вытекает вода Конденсат должен полностью удаляться в соответству ющее место не причиняя беспокойства другим людям Место установки не должно быть подвержено снежным за носам скоплению листьев или иного сезонного мусора В случае необходимости установки в указанном месте следует защитить блок Располагайте наружный блок как можно ближе к внутренне му блоку По возможности устраните все находящиеся поблизости препятствия способные уменьшить циркуляцию воздуха и снизить производительность Минимальное расстояние между наружным блоком и пре пятствиями описанное в установочной таблице не при менимо в случае установки блока в закрытом помещении Оставьте открытыми два из трех направлений См рис 6 7 6 8 6 9
