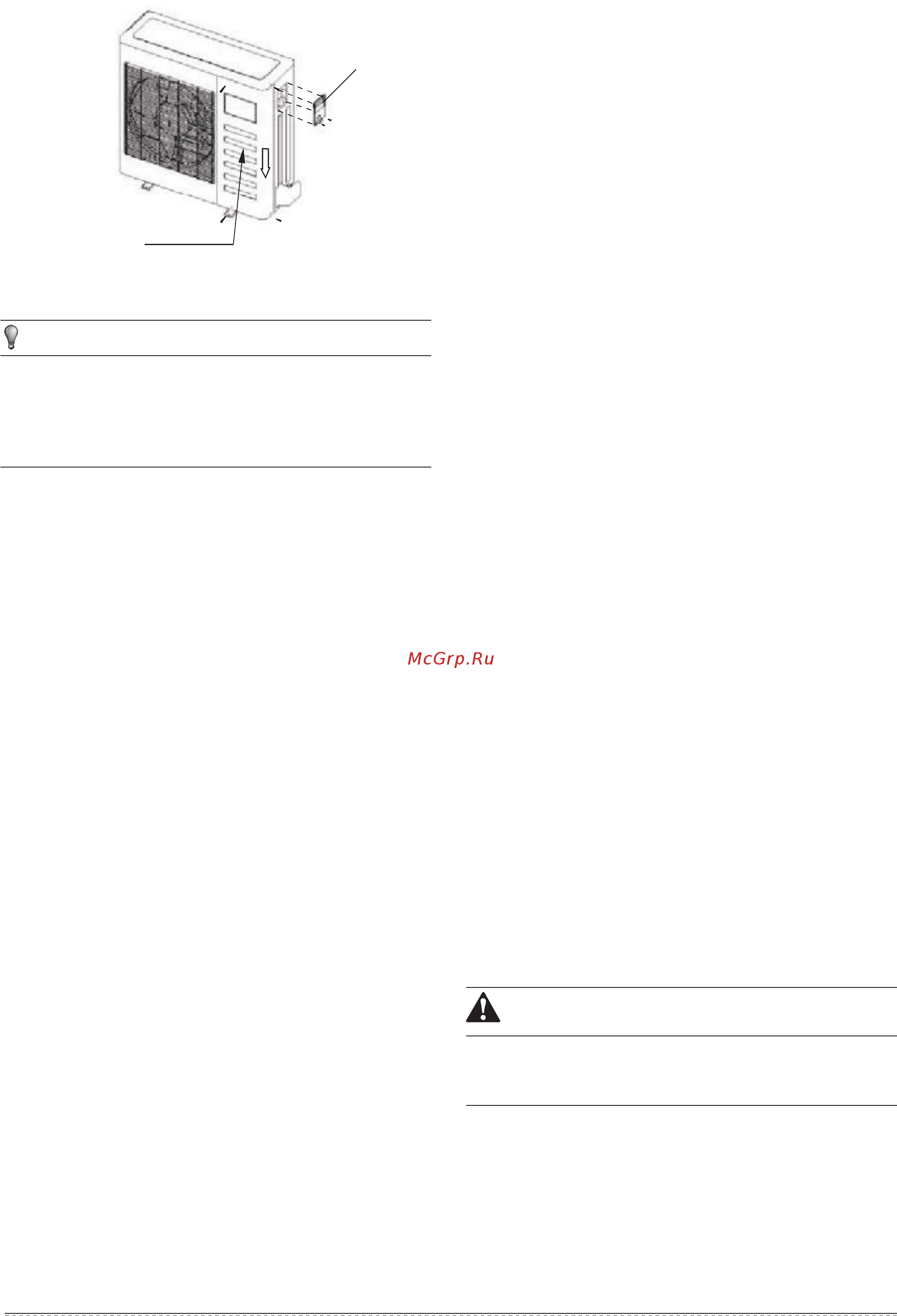

11 ПРОБНЫЙ ЗАПУСК 1 Пробный запуск следует производить только после оконча ния всех работ по установке 2 Перед пробным запуском проверьте следующее Внутренний и наружный блоки установлены правильно Трубопроводы и электропроводка уложены правильно Трубопроводы хладагента проверены на отсутствие утечек Дренажная система не засорена Теплоизоляция элементов произведена Заземляющий провод надежно подключен Значения длины трубопроводов и объема дополнитель ного хладагента записаны Напряжение источника питания соответствует требуе мому значению Впускные и выпускные отверстия внутреннего и наруж ного блоков не перекрыты Запорные клапаны контуров жидкости и газа открыты Кондиционер прогрет предварительным включением питания 3 В соответствии с требованиями пользователя установите держатель пульта дистанционного управления в месте из которого сигнал пульта свободно достигает внутреннего блока 4 Произведите пробный запуск С помощью пульта ДУ установите кондиционер в режим охлаждения и произведите указанные ниже проверки При обнаружении неисправности устраните ее в соответствии с указаниями раздела Поиск и устранение неисправностей руководства пользователя 1 Внутренний блок а Исправность переключателя пульта ДУ б Исправность кнопок на пульте ДУ в Нормальное перемещение воздушной заслонки г Правильная регулировка температуры в помещении д Исправность индикаторов е Правильная работа временных кнопок ж Нормальная работа дренажной системы з Отсутствие вибраций или необычного шума при работе и Нормальная работа режима нагрева для кондиционе ров с функцией охлаждения нагрева 2 Наружный блок а Отсутствие вибраций или необычного шума при работе б Убедитесь в отсутствии беспокойства причиняемого вашим соседям генерируемым потоком воздуха шумом или конденсацией воды в Отсутствие утечек хладагента ПРЕДОСТЕРЕЖЕНИЕ Защитное устройство осуществляет задержку запуска примерно на 3 минуты при попытке запуска кондиционера сразу же после остановки Инструкция по монтажу 16
