IGC ICM-36HS/U [21/24] Приложение 1 схемы межблочного подключения

Содержание

• Www igc aircon com 1
• Инструкция по установке 1
• Серия slim 360 1
• Спл ит системы кассетного типа 1
• Предупреждения 3
• Содержание страница 3
• Порядок монтажа 4
• Рекомендации по монтажу 4
• Комплект поставки 5
• Указания по безопасности при установке пульта ду 5
• Место установки 6
• Монтаж внутреннего блока 6
• Осмотр и перемещение оборудования 6
• Порядок монтажа приточного воздуховода 6
• Установка панели 9
• Установка распределительного воздуховода 9
• Место установки 10
• Монтаж наружного блока 10
• Как подсоединить трубопроводы 13
• Как удалить воздух с помощью вакуумного насоса 13
• О x x x 13
• Дополнительная заправка хладагентом 14
• Монтаж дренажного патрубка 15
• Монтаж дренажного трубопровода внутреннего блока 15
• Монтаж дренажной трубы 15
• Проверка дренажной системы 15
• Для подмеса свежего воздуха 16
• Параметры питания 17
• Подключение электрических кабелей 17
• Схемы электроподключения см 17
• Установка воздуховода 17
• Электроподключение 17
• Пробный запуск 18
• Наружный блок сплит системы 19
• Параметры питания для наружного блока 19
• Данные цвета проводов соответствуют стандартному кабелю подключения 20
• Перед установкой пульта ду выполните скрытую проводку 3 жильного кабеля в точку соот ветствующую середине верхней кромки пульта ду информацию о подключении проводов смотрите на схеме подключения не забудьте оставить достаточно длинный конец кабеля для обслуживания пульта ду 20
• Подключение проводного пульта управления 20
• Подключение проводов проводного пульта 20
• При установке крышки пульта ду будьте внимательны чтобы не перекусить провода 20
• Примечание не заворачивайте винты слишком туго иначе крышка может 20
• Продавиться или сломаться жк дисплей 20
• Пустая страница 20
• Установка на стену 20
• Приложение 1 схемы межблочного подключения 21
• Модели icm 36hs u icm 48hs u icm 6ohs u 22
• Модель 1см 18н и 22
• Приложение 2 22
• Электрические схемы внутренних блоков кассетного типа 22
• Электрссхема внутреннего опока 22
• Xs3 xs8 23
• Модели icm 36hs u icm 48hs u icm 6ohs u 23
• Модель icm 24h u 23
• Хрз хр8 23
• Www igc aircon com 24

Похожие устройства

• IGC ICM-36HS/U Сертификат
• IGC RCI-18NH Инструкция по эксплуатации
• IGC RCI-18NH Сертификат
• IGC RAM2-16UNH Инструкция по эксплуатации
• IGC RAM2-16UNH Сертификат
• IGC RAK-09NH solo Инструкция по эксплуатации
• IGC RAK-09NH solo Сертификат
• IGC RAS/RAC-V12NHS Инструкция по эксплуатации
• IGC RAS/RAC-V12NHS Сертификат
• IGC ICM-24H/U Инструкция по эксплуатации
• IGC ICM-24H/U Инструкция по установке
• IGC ICM-24H/U Сертификат
• IGC ICM-60HS/U Инструкция по эксплуатации
• IGC ICM-60HS/U Инструкция по установке
• IGC ICM-60HS/U Сертификат
• IGC RAK-12NH solo Инструкция по эксплуатации
• IGC RAK-12NH solo Сертификат
• IGC IFM-36HS/U Инструкция по эксплуатации
• IGC IFM-36HS/U Инструкция по установке
• IGC IFM-36HS/U Сертификат

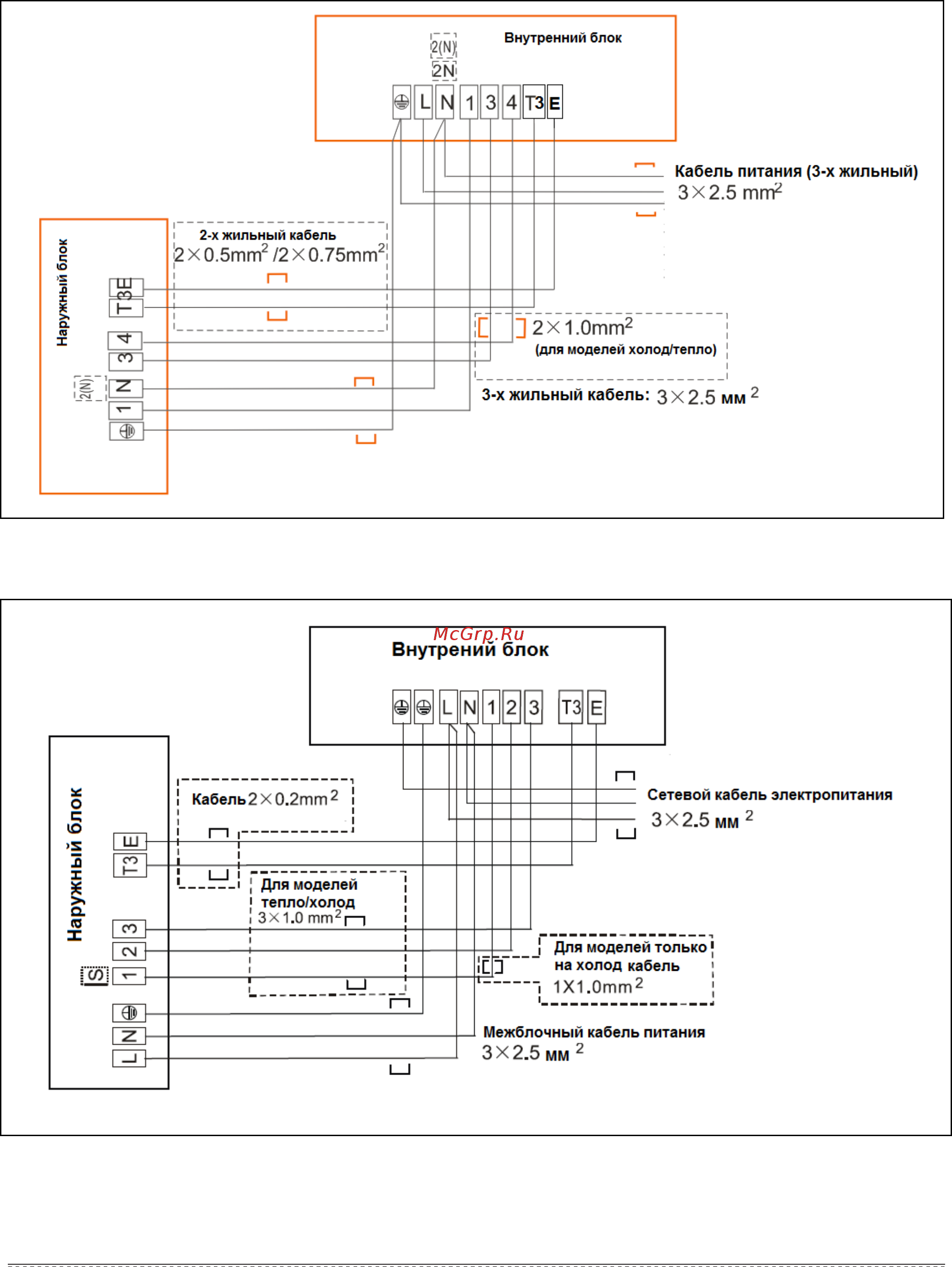

Приложение 1 Схемы межблочного подключения Схемы межблочного подключения блоков кассетного типа Модель 1СМ 18Н и Модель 1СМ 24Н и Инструкция по монтажу 19
