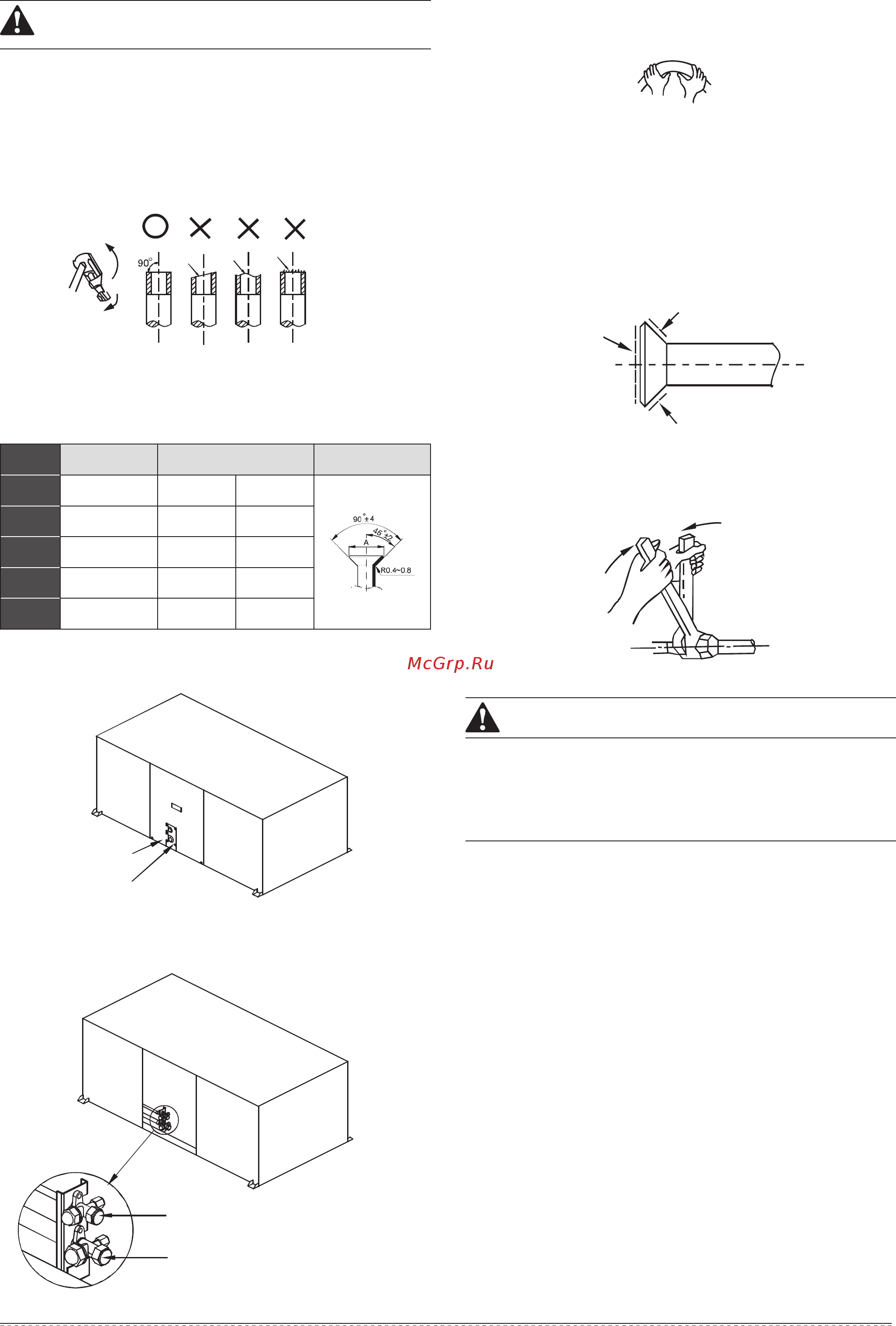

4 Сначала подсоедините внутренни блок потом наружный Согните трубу Не повредите ее ПРЕДОСТЕРЕЖЕНИЕ Заизолируйте все открытые части конических соедине ний и трубопроводов контуров жидкости и газа Не остав ляйте зазоров в изоляции некачественная изоляция мо жет привести к образованию водяного конденсата Рис 7 4 Как подсоединить трубопроводы Угол изгиба не должен превышать 90 1 Расширение Обрежьте трубу с помощью трубореза См рис 7 1 Изгиб по возможности должен располагаться ближе к сере дине трубы Чем больше радиус изгиба тем лучше ОXXX Не изгибайте трубу в одном месте более трех раз При установке конусной гайки смажьте поверхности конуса маслом и закрутите гайку от руки на 3 или 4 оборота пре жде чем окончательно ее затянуть Рис 7 1 Вставьте конусную гайку в трубу и изготовьте конус В таблице 7 3 приведены размеры конусных гаек Таблица 7 2 Момент затяжки 15 16 Н м 153 163 кгосм Размер конуса А мм мин макс 8 3 8 7 Рис 7 5 Форма конуса Всегда используйте обычный и динамометрический ключи при подсоединении или отсоединении трубопроводов Рис 7 6 ПРЕДОСТЕРЕЖЕНИЕ Чрезмерная затяжка может повредить конус слабая за тяжка приведет к утечкам Определите момент затяжки по таблице 7 3 По окончании работ проверьте соединения на отсутствие утечек газа Как удалить воздух с помощью вакуумного насоса Описание работы с запорным клапаном 1 Открытие запорного клапана 1 Снимите колпачок и с помощью шестигранного ключа поверните клапан против часовой стрелки 2 Поворачивайте его до остановки штока Не приклады вайте чрезмерных усилий это может повредить корпус клапана поскольку клапан не оснащен уплотнением штока Всегда используйте специальный инструмент 3 Плотно закрутите колпачок 2 Закрытие запорного клапана 1 Снимите колпачок и с помощью шестигранного ключа поверните клапан по часовой стрелке 2 Плотно закрутите клапан до момента касания штока и уплотнения корпуса Плотно закрутите колпачок Момент затяжки приведен в таблице ниже Инструкция по монтажу 11
