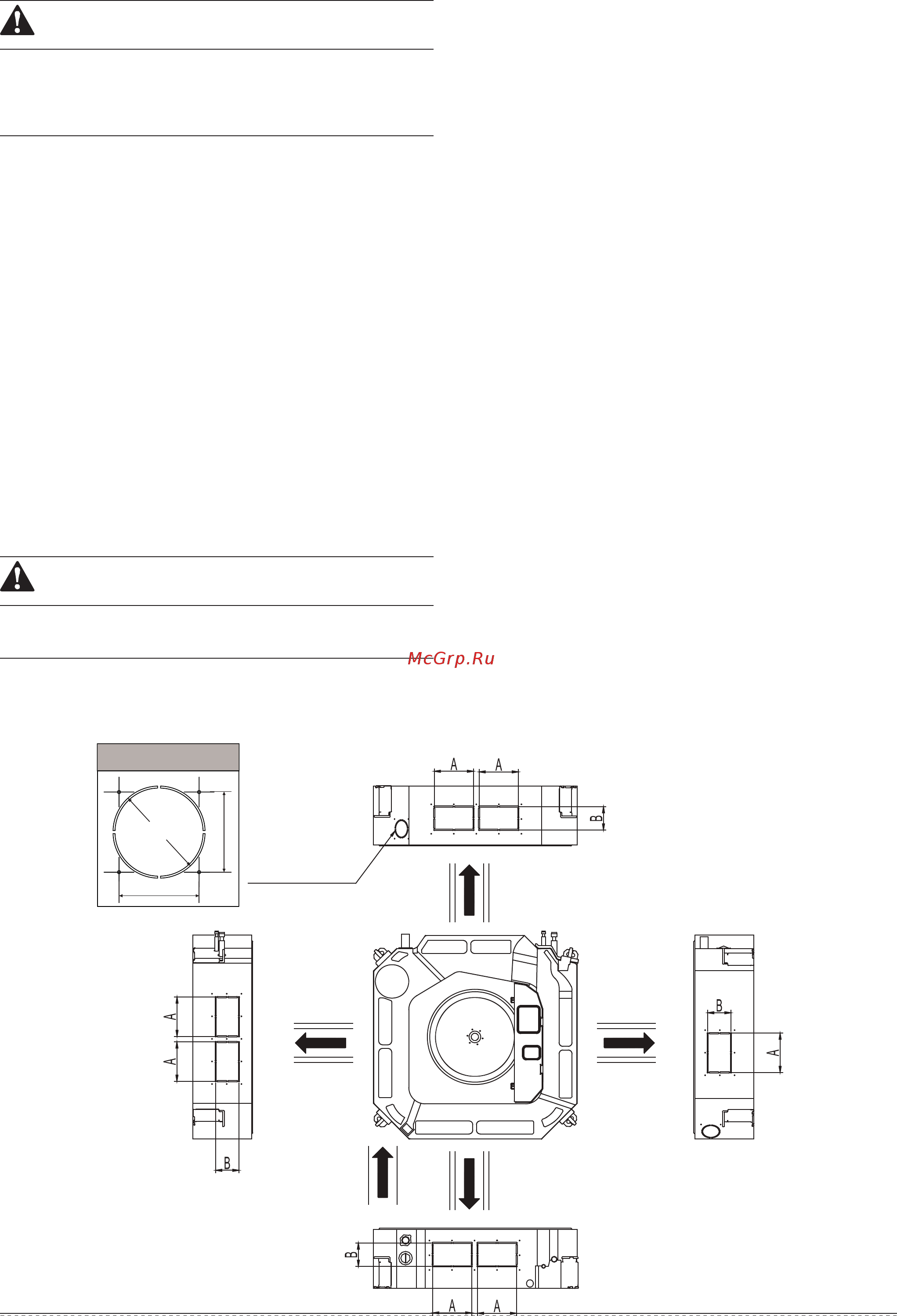

5 4 Установка панели ПРЕДОСТЕРЕЖЕНИЕ Никогдакладите панель лицевой стороной на пол не прислоняйте к стене или выпуклым поверхностям Не ломайте и не подвергайте панель ударам 1 Снятие решетки отверстия забора воздуха Одновременно сдвиньте две защелки решетки к центру и поднимите их вверх См рис 5 9 Поднимите решетку вверх на угол 45 и снимите ее См рис 5 10 2 Снятие установочных крышек на четырех углах корпуса Открутите болты ослабьте шнур установочной крышки и снимите ее См рис 5 11 Для установки панели в горизонтальное положение отре гулируйте положение винтов крепления крючков панели после чего равномерно прикрутите их к потолку См рис 5 12 3 Для совмещения центра панели и центра отверстия отрегу лируйте положение панели в направлении указанном стрел кой См рис 5 12 4 Крючки на четырех углах должны быть надежно зафиксированы Продолжайте заворачивать винты под крючками панели до тех пор пока толщина уплотнителя между корпусом и пане лью не уменьшится до 4 6 мм Край панели должен плотно прилегать к потолку См рис 5 13 Причиной указанной на рис 5 14 проблемы может стать недостаточная или неправильная затяжка винтов Если после затяжки винтов остался зазор между пане лью и потолком следует заново отрегулировать высоту расположения блока См рис 5 15 левый Высоту положения внутреннего блока можно отрегули ровать через отверстия в углах панели если при этом не нарушается положение дренажного трубопровода См рис 5 16 правый 3 Установка панели Выровняйте положение двигателя поворота заслонки в со ответствии с положением соединителей трубопроводов на корпусе См рис 5 12 Соедините крючки панели расположенные около двигателя и на противоположной от него стороне с соответствующими крючками на дренажном узле См рис 5 12 1 Затем сое дините оставшиеся два крючка панели с соответствующими крючками на корпусе См рис 5 12 2 ПРЕДОСТЕРЕЖЕНИЕ 4 Установитрешетку воздухозаборника в панель за тем подключите разъем двигателя поворота заслонки и разъем панели управления к соответствующим разъ емам на корпусе 5 Установит место решетку воздухозаборника в по рядке обратном снятию 6 Установите на место установочную крышку Прикрепите шнур установочной крышки к болту См рис 5 16 левый Слегка надавите на установочную крышку в направлении панели См рис 5 16 правый Неполагайте провода подключения двигателя под уплотнителем 5 5 Установка распределительного воздуховода Кондиционированный воздух можно распределять с помощью воздуховода Инструкция по монтажу 7
