IGC ICM-36HS/U [15/24] Монтаж дренажного патрубка

Содержание

• Www igc aircon com 1
• Инструкция по установке 1
• Серия slim 360 1
• Спл ит системы кассетного типа 1
• Предупреждения 3
• Содержание страница 3
• Порядок монтажа 4
• Рекомендации по монтажу 4
• Комплект поставки 5
• Указания по безопасности при установке пульта ду 5
• Место установки 6
• Монтаж внутреннего блока 6
• Осмотр и перемещение оборудования 6
• Порядок монтажа приточного воздуховода 6
• Установка панели 9
• Установка распределительного воздуховода 9
• Место установки 10
• Монтаж наружного блока 10
• Как подсоединить трубопроводы 13
• Как удалить воздух с помощью вакуумного насоса 13
• О x x x 13
• Дополнительная заправка хладагентом 14
• Монтаж дренажного патрубка 15
• Монтаж дренажного трубопровода внутреннего блока 15
• Монтаж дренажной трубы 15
• Проверка дренажной системы 15
• Для подмеса свежего воздуха 16
• Параметры питания 17
• Подключение электрических кабелей 17
• Схемы электроподключения см 17
• Установка воздуховода 17
• Электроподключение 17
• Пробный запуск 18
• Наружный блок сплит системы 19
• Параметры питания для наружного блока 19
• Данные цвета проводов соответствуют стандартному кабелю подключения 20
• Перед установкой пульта ду выполните скрытую проводку 3 жильного кабеля в точку соот ветствующую середине верхней кромки пульта ду информацию о подключении проводов смотрите на схеме подключения не забудьте оставить достаточно длинный конец кабеля для обслуживания пульта ду 20
• Подключение проводного пульта управления 20
• Подключение проводов проводного пульта 20
• При установке крышки пульта ду будьте внимательны чтобы не перекусить провода 20
• Примечание не заворачивайте винты слишком туго иначе крышка может 20
• Продавиться или сломаться жк дисплей 20
• Пустая страница 20
• Установка на стену 20
• Приложение 1 схемы межблочного подключения 21
• Модели icm 36hs u icm 48hs u icm 6ohs u 22
• Модель 1см 18н и 22
• Приложение 2 22
• Электрические схемы внутренних блоков кассетного типа 22
• Электрссхема внутреннего опока 22
• Xs3 xs8 23
• Модели icm 36hs u icm 48hs u icm 6ohs u 23
• Модель icm 24h u 23
• Хрз хр8 23
• Www igc aircon com 24

Похожие устройства

• IGC ICM-36HS/U Сертификат
• IGC RCI-18NH Инструкция по эксплуатации
• IGC RCI-18NH Сертификат
• IGC RAM2-16UNH Инструкция по эксплуатации
• IGC RAM2-16UNH Сертификат
• IGC RAK-09NH solo Инструкция по эксплуатации
• IGC RAK-09NH solo Сертификат
• IGC RAS/RAC-V12NHS Инструкция по эксплуатации
• IGC RAS/RAC-V12NHS Сертификат
• IGC ICM-24H/U Инструкция по эксплуатации
• IGC ICM-24H/U Инструкция по установке
• IGC ICM-24H/U Сертификат
• IGC ICM-60HS/U Инструкция по эксплуатации
• IGC ICM-60HS/U Инструкция по установке
• IGC ICM-60HS/U Сертификат
• IGC RAK-12NH solo Инструкция по эксплуатации
• IGC RAK-12NH solo Сертификат
• IGC IFM-36HS/U Инструкция по эксплуатации
• IGC IFM-36HS/U Инструкция по установке
• IGC IFM-36HS/U Сертификат

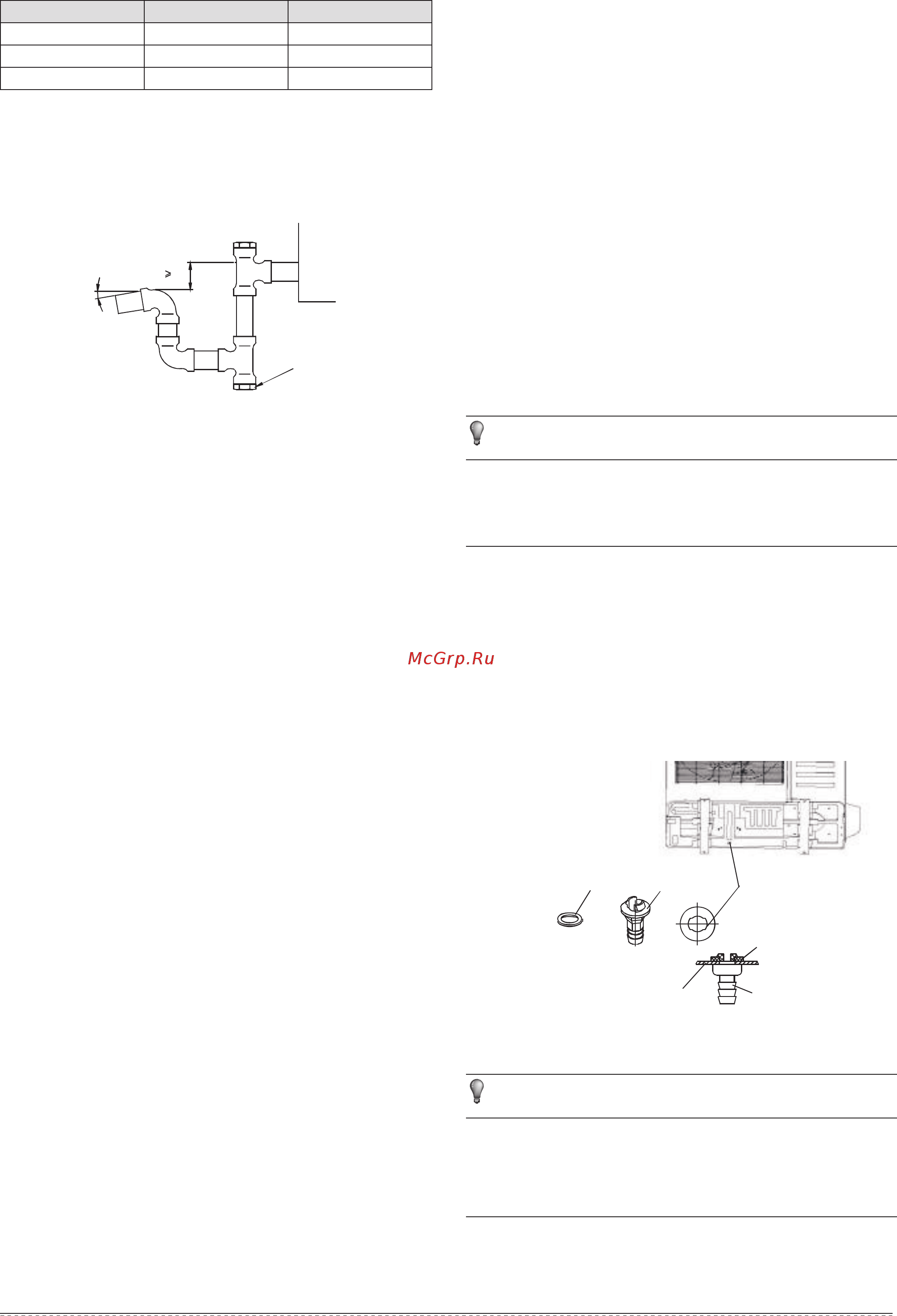

Таблица 7 5 МОДЕЛЬ БЛОКА мм А В 18 24 595 1200 30 36 624 1381 48 646 1385 Подготовьте трубку из ПВХ с внутренним диаметром 21 мм Прикрепите трубку к дренажному отверстию с помощью клейкой ленты и хомута Дренажный трубопровод должен быть расположен с уклоном от 1 25 до 1 100 Подсоедините сифон как показано на рисунке ниже Конец дренажной трубы должен находиться на высоте не менее 50 мм от поверхности земли или дна дренажного ка нала и не должен быть погружен в воду При организации слива воды непосредственно в канализацию во избежание проникновения в помещение неприятного запаха следует устроить 11 образный водяной затвор изогнув трубу Проверка дренажной системы ного трубопровода В новых зданиях проверку дренажного трубопрово да следует производить до работ по облицовке по толка 1 Снимите крышку контрольного отверстия и с помощью на полняющей трубки залейте в дренажный узел примерно 2 л воды См рис 5 18 на странице с рисунками 2 Включите питание запустите кондиционер в режиме охлаж дения Прислушайтесь к звуку работы дренажного насоса Проверьте свободное вытекание воды в зависимости от длины дренажного трубопровода вода начнет выходить с за держкой примерно в 1 мин проверьте отсутствие утечек в местах соединений 3 Остановите кондиционер отключите питание установите на место крышку контрольного отверстия Рис 7 11 ПРИМЕЧАНИЕ 8 МОНТАЖ ДРЕНАЖНОЙ ТРУБЫ Монтаж дренажного трубопровода внутреннего блока Для дренажной системы можно использовать трубу из ПВХ наружный диаметр 37 39 мм внутренний диаметр 32 мм Ее можно приобрести в магазине или у вашего поставщика Наденьте дренажную трубку на патрубок насосного трубо провода наденьте и закрепите оболочку выходной трубы из комплекта фитингов с помощью хомута выходного трубо провода из комплекта фитингов Во избежание попадания воздуха и образования конденсата насосный трубопровод корпуса и дренажный трубопровод особенно находящиеся в помещении должны быть полно стью закрыты изолирующей оболочкой выходной трубы из комплекта фитингов и прочно скреплены вместе с помо щью стяжки Дренажная пробка предназначена для слива воды из узла слива для проведения технического обслуживания кондиционера Во избежание утечек всегда устанавли вайте пробку на место Монтаж дренажного патрубка Вставьте прокладку в дренажный патрубок затем вставьте патрубок в отверстие в поддоне наружного блока и повер ните его на 90 зафиксировав в отверстии Подсоедините к патрубку удлинительный дренажный шланг приобретается отдельно если конденсат вытекает из наружного блока при работе в режиме нагрева Для предотвращения обратного затекания воды в кондици онер после его остановки при монтаже соблюдайте наклон дренажного шланга вниз по направлению к наружному бло ку на уровень более 1 50 Избегайте изгибов и засорений См рис 5 17 на странице с рисунками Подсоединив трубопровод не протягивайте его с усилием чтобы избежать воздействия на блок При этом для предот вращения искривления трубопровода следует обеспечить точки опоры через каждые 1 1 5 м длины См рис 5 17а на странице с рисунками Также можно прикрепить дренаж ную трубу к соединительному трубопроводу См рис 5 17с на странице с рисунками При использовании длинного дренажного трубопровода для предотвращения его провисания следует усилить крепление внутренней части трубопровода с помощью защитной трубки Если выходное отверстие дренажной трубы расположено выше патрубка насосного трубопровода корпуса трубу сле дует расположить как можно ближе к вертикали при этом расстояние до возвышения не должно превышать 200 мм в противном случае при остановке кондиционера произойдет перелив воды См рис 5 18 на странице с рисунками ПРИМЕЧАНИЕ Все рисунки в данном руководстве приведены в ознако мительных целях Они могут незначительно отличаться от приобретенного кондиционера в зависимости от мо дели Следует руководствоваться фактическим видом устройства Инструкция по монтажу 13
