103
FR
5.2 RÉGLAGE POMPE
NOTE
Cette opération doit être effectuée avec la machine
éteinte.
Pour modifier la pression de service de la chaudière,
c’est-à-dire la température de l’eau, en fonction des
différentes exigences ou des caractéristiques du café
utilisé, agir de la façon suivante:

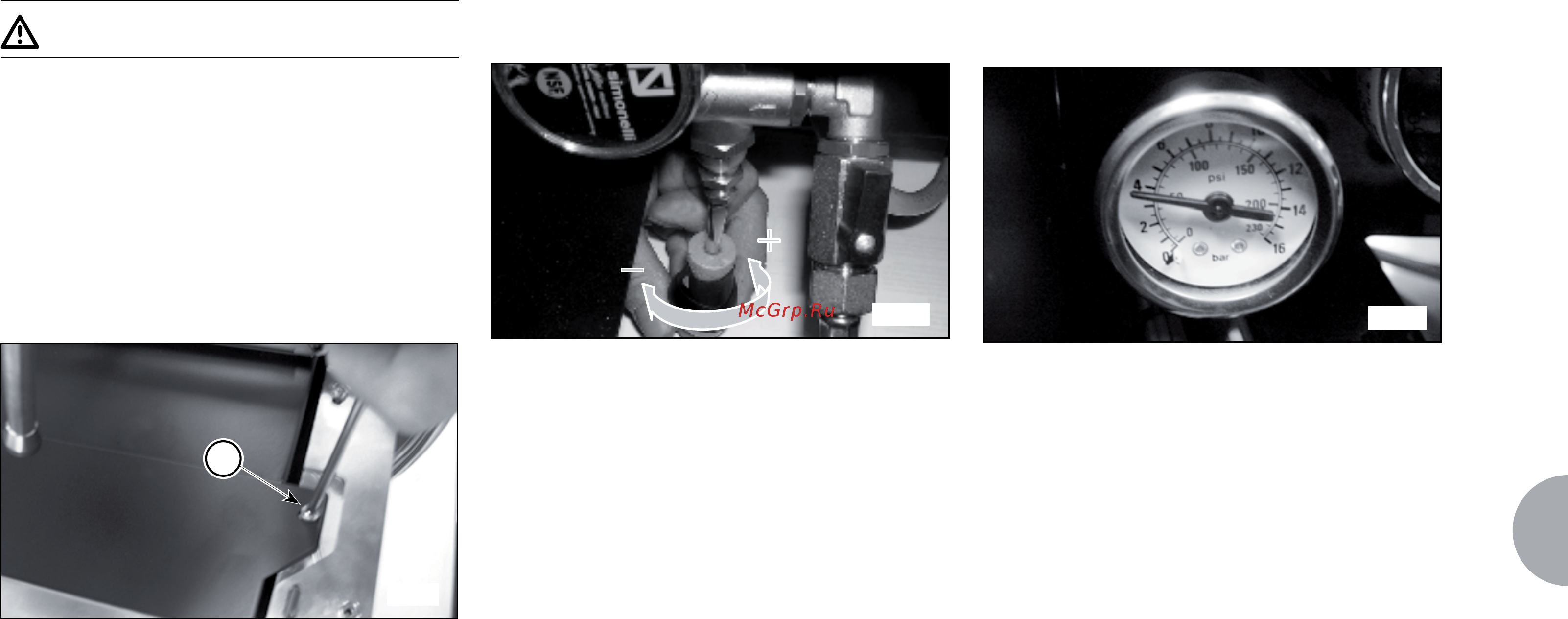

retirer la grille et le plateau à gouttes;
retirer la tôle de protection en dévissant les deux vis
latérales "A" comme illustré dans la figure suivante;
Agir sur la vis de réglage de la pompe pour
AUGMENTER (vers la droite) ou DIMINUER (vers
la gauche) la pression;
Valeur conseillée: 9 bar
La pression programmée de la pompe est affichée
dans le manomètre, logé à l’intérieur de la machine
(voir Fig. 11);
Au terme des réglages, repositionner la protection en
tôle dans son logement en la fixant avec les deux vis
latérales; repositionner le plateau à gouttes et la grille
du plan de travail.
Fig. 9
Fig. 10
Fig. 11
A
