20
IT
La centralina effettua l’autodiagnosi delle funzioni, tutti i
tasti di selezione si illuminano.
Terminata la diagnosi, sul display compare la scritta:
con giorno e ora. Raggiunta la temperatura di 110°C, la
scritta riscaldamento scompare, sostituita da:
NOTA BENE
Tutti i tasti di selezione sono abilitati sin dalla fine
della diagnosi.
ATTENZIONE
Nel caso in cui l’autodiagnosi indichi anomalie o guasti,
chiamare il centro di assistenza, l’operatore NON DEVE
intervenire.
La macchina si SPEGNERA’ al primo orario di spegnimen-
to programmato (vedi capitolo "PROGRAMMAZIONE" e
paragrafo "PROGRAMMAZIONE ON - OFF").
NOTA BENE
La macchina può essere accesa o spenta manual-
mente come indicato nel paragrafo precedente.

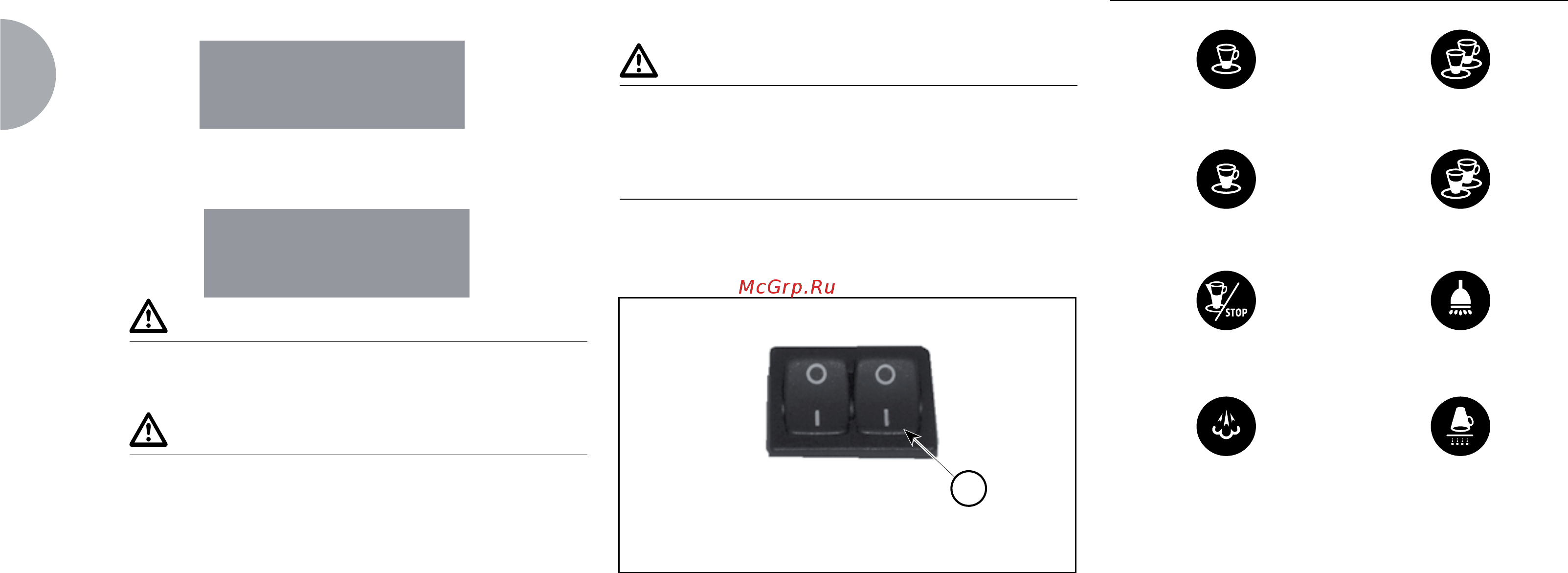

6.3 ACCENSIONE LED
Chiudere il sezionatore e posizionare l’interruttore
generale "B" in posizione “I”.
6.4 LEGENDA TASTI
Configurazione selezioni
1 Caffè corto 2 Caffè corto
1 Caffè lungo 2 Caffè lungo
Continuo Acqua calda
Vapore Scaldatazze
RISCALDAMENTO
MACCHINA PRONTA
Fig. 15
B
