La centrale effectue l’auto-diagnostic des fonctions et
toutes les touches de sélection s’allument.
Lorsque le diagnostic est terminé, l’affiche indique:
avec le jour et l’heure. Lorsque la température de 110°C
est atteinte, l’indication réchauffement disparaît et est
remplacée par l’indication:
NOTE
Toutes les touches de sélection sont validées dès la
fin du diagnostic.
ATTENTION
Si le diagnostic indique des anomalies ou des pannes
de fonctionnement, appeler le centre d’assistance après-
vente; l’opérateur NE DOIT JAMAIS intervenir seul.
La machine s'ÉTEINT au premier horaire d’arrêt program-
mé (voir chapitre "PROGRAMMATION" et paragraphe
"PROGRAMMATION ON - OFF").
NOTE
Il est possible d’allumer ou d’éteindre la machine
manuellement, comme indiqué au paragraphe pré-
cédent.

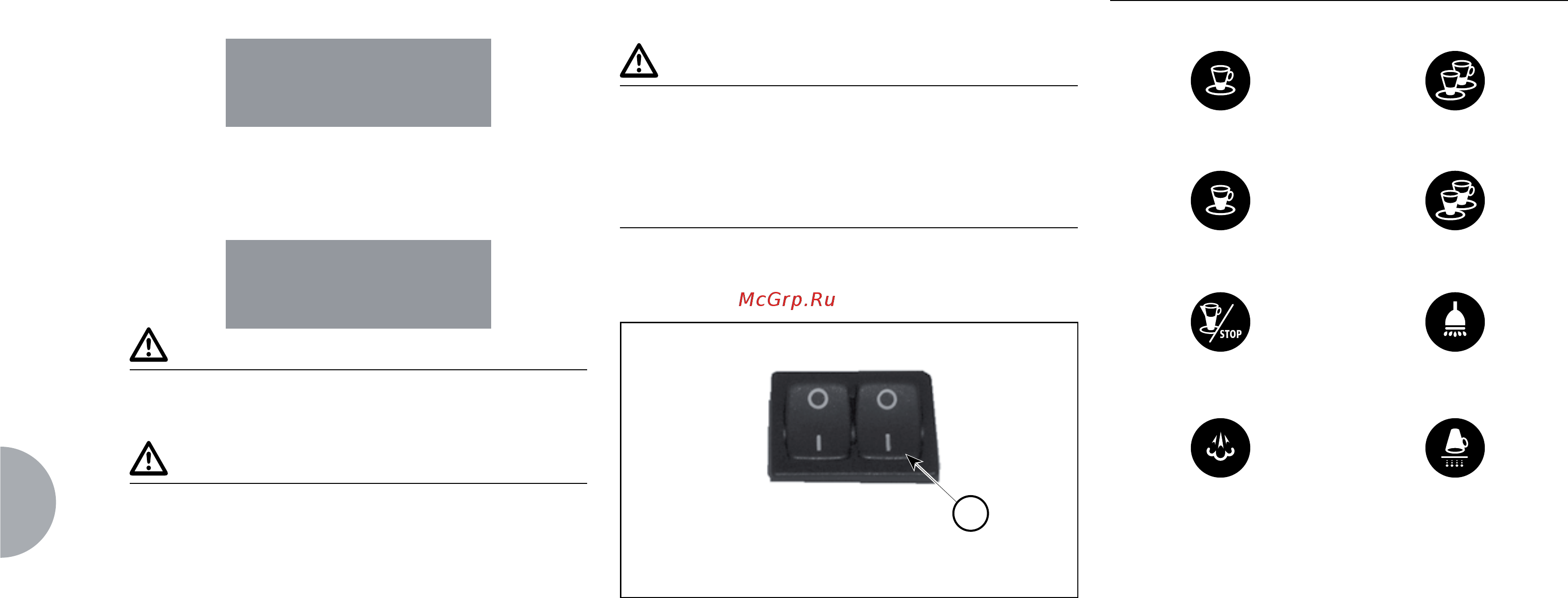

6.3 ALLUMAGE VOYANTS LUMINEUX
Fermer le sectionneur et positionner l'interrupteur
général "B" sur “I”.
6.4 LÉGENDE TOUCHES
Configuration sélections
CHAUFFAGE
MACHINE PRETE
Fig. 15
B
1 Café serré 2 Café serré
1 Café léger 2 Café léger
Continu Eau chaude
Vapeur Chauffe-tasses
