Victoria Arduino Adonis T3 3 Gr красная [11/136] Descrizione digit t3

2. DESCRIZIONE

- DIGIT - T3

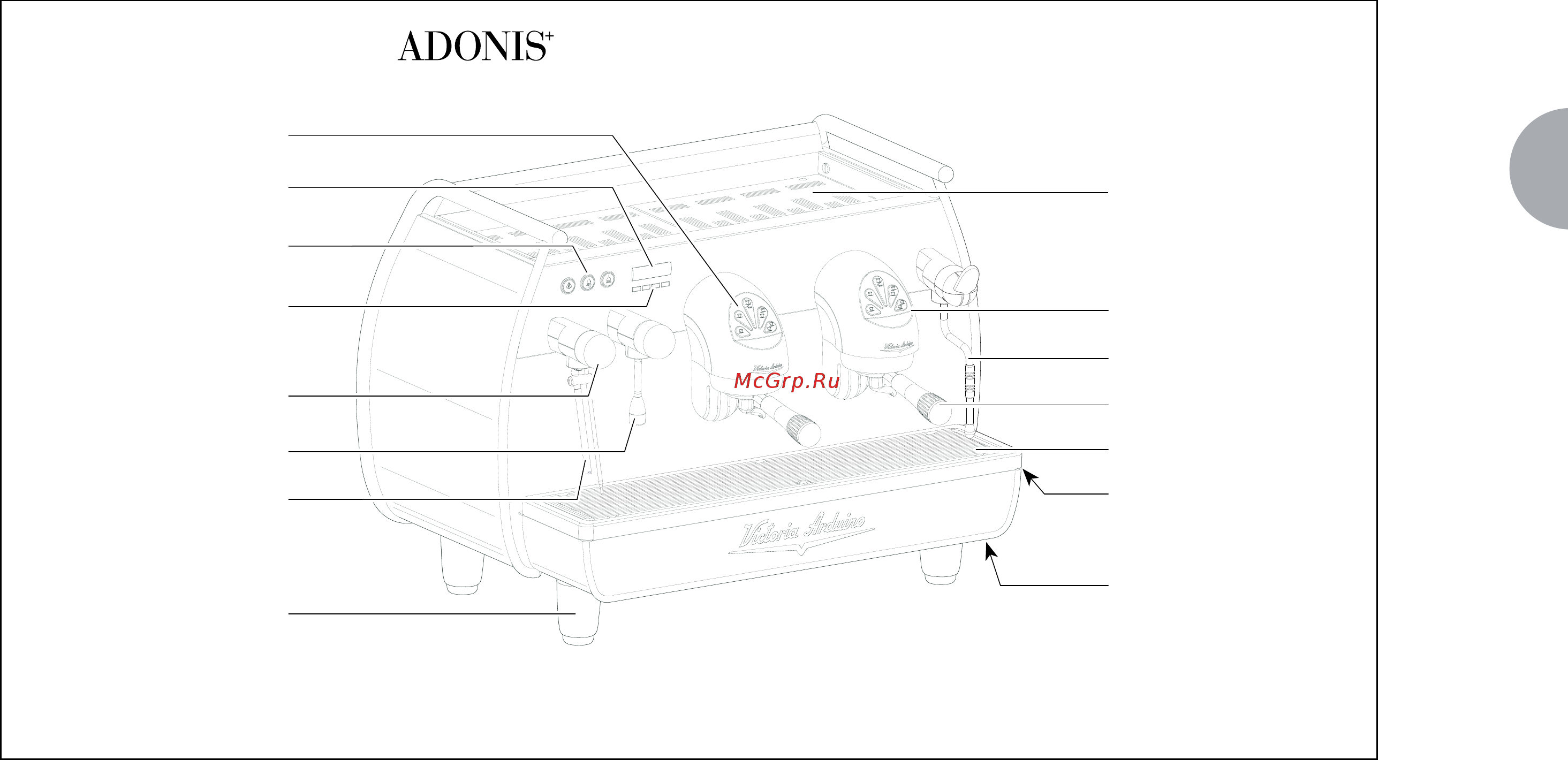

Fig. 1

Manopola Regolazione

Flusso Vapore

Display LCD

Pulsanti Selezione

Acqua Calda / Vapore

Pulsanti Gruppo Erogatore

Portafiltro

Lancia Vapore Manuale

Gruppo Erogazione

Lancia Autosteam

Piede Regolabile

Lancia Acqua Calda

Scaldatazze Elettrico

Tasti Programmazione

Griglia Poggiatazze

Piatto Raccogligocce

Interruttore Generale

Macchina
