Fig. 3-6 Fig. 3-7
Fig. 3-8
3. Установка внутреннего прибора
4. Труба хладагента и дренажная труба
90 ±0.5
øA
R0.4 - R0.
8
45 ±2
Fig. 4-1
4.1. Соединение труб (Fig. 4-1)
• При использовании медных труб, имеющихся в продаже, оберните трубы
для жидкости и газа имеющимися в продаже изоляционными материалами (с
теплозащитой от 100 °С или выше, толщиной не менее 12 мм).
• Внутренняя часть дренажной трубы должна быть обернута в пенополиэтиленовый
изолирующий материал (удельный вес 0,03; толщина 9 мм или более).
• Нанесите тонкий слой масла
хладагента на контактную поверхность труб и
соединений перед тем, как затягивать гайку с фланцем.
• Для затягивания трубных соединений используйте два гаечных ключа.
• Используйте прилагаемое трубное изоляционное покрытие для изоляции
соединений внутреннего блока. Тщательно крепите изоляцию.
Предупреждение:
При установке прибора надежно подсоедините трубы подачи охлаждаю-
щей жидкости до запуска компрессора.
A
Раструбный стык - размеры
Медная труба O.D.
(мм)
Размеры раструба,
диаметр А (mm)
ø6,35 8,7 - 9,1
ø12,7 16,2 - 16,6
2
-
2
Приподнимите внутренний прибор, соединив поддерживающие части
(которые закреплены на монтажном щите) с ребрами, расположенными
на задней панели прибора, как показано на иллюстрации
. (Fig. 3-6)
Когда все трубы будут проложены и соединены и т.д., верните подде-
рживающие части в их исходное положение на монтажном щите.
(Если прибор не будет надежно закреплен, во время его работы может
наблюдаться вибрация)
A
Монтажный щит
B
Поддерживающая часть
C
Ребро
3
Если труба с раструбом должна быть укреплена на стене заранее: (Fig. 3-7)
• Определите длину трубы, которая должна быть укреплена, используя от-
метки на настенном кронштейне как эталон.
L
Отметка
1
Настенный кронштейн

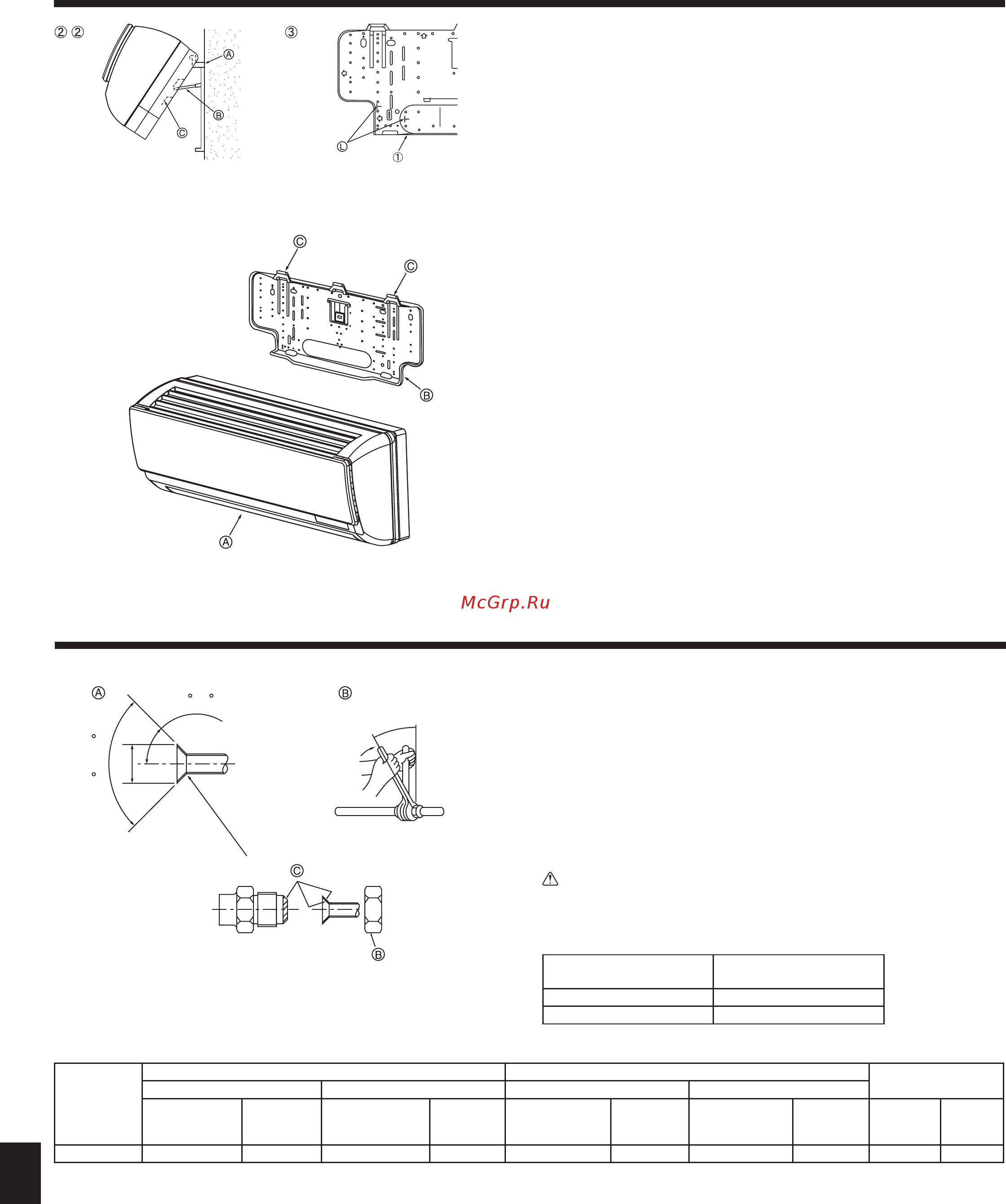

3.3. Установка прибора на стене (Fig. 3-8)
1
Надежно поместите детали для навешивания внутреннего прибора над
захватами настенного кронштейна.
A
Внутренний прибор
B
Настенный кронштейн
C
Захваты
2
Когда прокладка труб будет закончена, закрепите внутренний прибор на
настенном кронштейне с помощью фиксирующих винтов.
-
B
Размеры труб хладагента и крутящий момент конусной гайки.
R407C или R22 R410A
Гайка раструбного
стыка O.D.
Труба для жидкости Труба для газа Труба для жидкости Труба для газа
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Труба для
жидкости
(мм)
Труба
для газа
(мм)
P15/P20/25 ODø6,35 (1/4”) 14 - 18 ODø12,7 (1/2”) 49 - 61 ODø6,35 (1/4”) 14 - 18 ODø12,7 (1/2”) 49 - 61 17 26
C
Запрещается наносить холодильное масло на места установки винтов.
(Это повысит риск ослабления конусных гаек.)
D
Обязательно используйте конусные гайки, закрепленные на главном блоке.
(При использовании гаек другого типа, имеющихся в продаже, могут появиться трещины.)
E
Нанесите машинное масло охлаждения на всю поверхность области присоединения муфты.
